AG7111中文说明书|AG7111中文规格书
发布时间：2020-3-13 15:44
发布者：TEL18520874087
|
AG7111 HDMI/DVI/DisplayPort 三转一双模开关转换器|AG7111中文设计方案 数据表 官方版本V1.0 版 修订历史
AG7111 特征 单电源 3.15V~5.5V 支持交流耦合和直流耦合输入 支持 HDMI、DVI 和显示端口输入 兼容 HDMI 1.4b 规范 兼容 DisplayPort 版本为 1.1 双模标准 最大 TMDS 吞吐量高达 3.4Gbps/车道（总计 10.2 Gbps） 最大像素时钟速率高达 340MHz 支持 4K2K@30Hz 分辨率 支持深色技术 嵌入 RC 以排除外部晶体 嵌入 5V 至 3.3V/1.2V 调节器 每一个高速度信号输入时集成 50 欧姆终端电阻 支持端口启用 3 个 GPO LED 指示灯 支持 GPI 在自动或 MCU 模式之间进行选择 （参见 AG7110 申请说明） 自动 HDMI 插件检测 内置端口激活电路，用于在外部没有 MCU 的源设备 支持远程控制器的外部 MCU 接口应用 为节能而实施的暂停模式 实施自动均衡设计以支持不同长度的电缆 实施信号扩展设计以支持长电缆的高级设计 对于级联应用采用了先进的设计提高了设备的抗噪性 工艺和包装 LQFP48/QFN48 7X7mm 包装尺寸 扩展商业温度范围 （0°C 至+70°C） 应用 投影仪 A/V 接收器 •机顶盒 游戏机 电视/监视器 媒体中心 个人电脑/笔记本电脑 AG7111 概述 Algoltek AG7111 芯片是数字视频接口（DVI）或高清多媒体接口（HDMI）或 DisplayPort 双模开关，最多可将 3 个 DisplayPort 或 DVI 或 HDMI 端口切换到单个显示 接收器设备。每个通道最大带宽为 3.4Gbps，并支持深色技术。它的功率较低在大多 数应用中，操作不需要外部电源。AG7111 体积较小可节省空间，封装方式为 LQFP48 和 QFN48 包装，并在 0°C 至+70°C 温度范围内可正常运行。

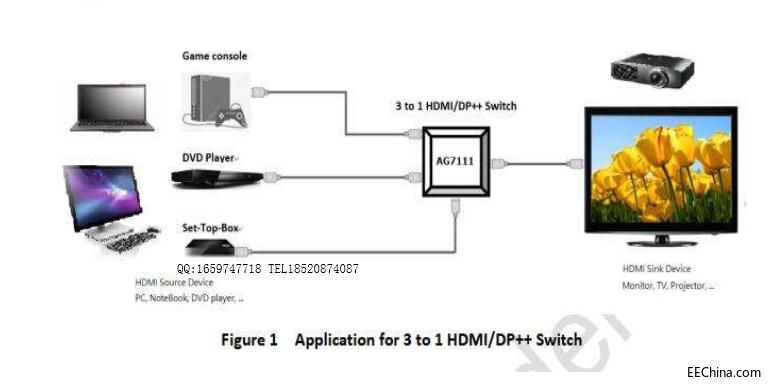

图 1 HDMI/DVI/DP 三转一双模开关的应用 一、AG7111 系统框图和功能描述 1.AG7111 结构方框图
图 2 系统框图 2.AG7111 管脚分配

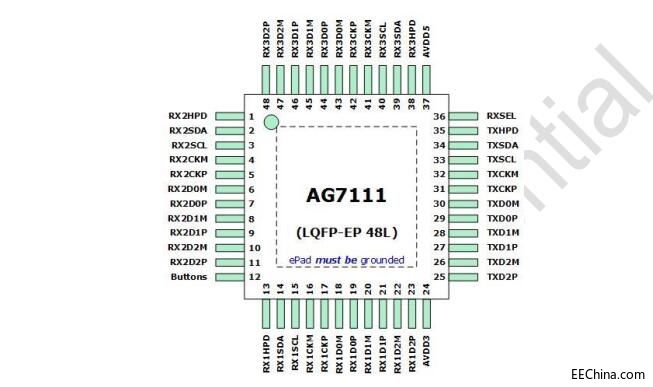

图 3 AG7111 引脚映射 3. AG7111 管脚描述

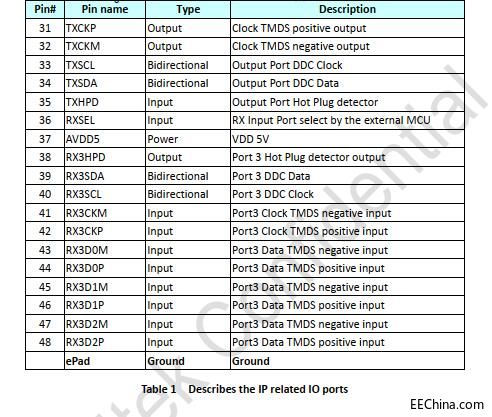

表 1 与 IP 相关的 IO 端口 二、 AG7111 电器特性 AG7111 最大绝对值参数

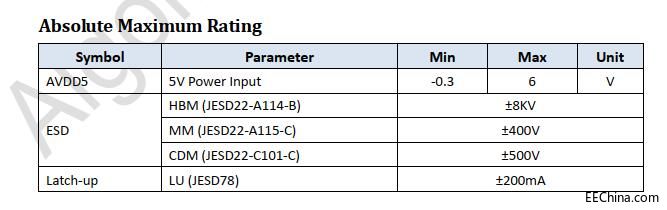

表 2 绝对最大额定值 AG7111 正常运行条件
表 3 正常运行条件 AG7111I/O 数字特性

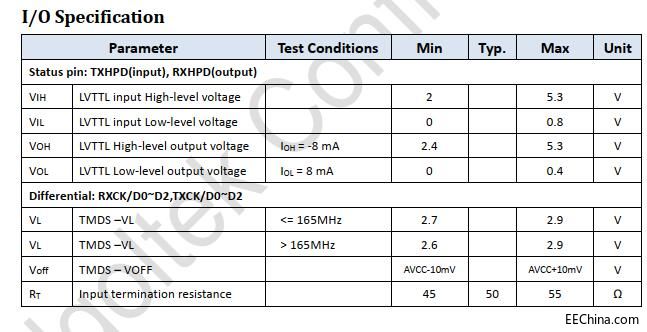

表 4 显示端口辅助通道 I/O 规格 三、AG7111 包装和标记规范 标记

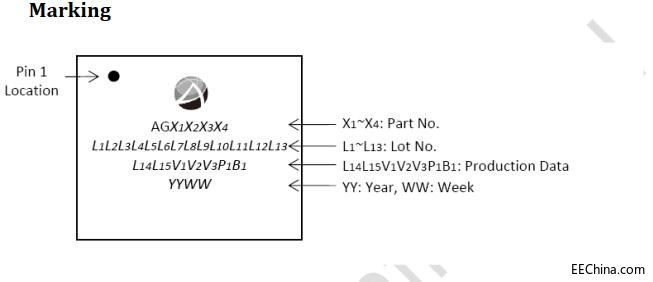

图 4 AG7111 标签 包装方式

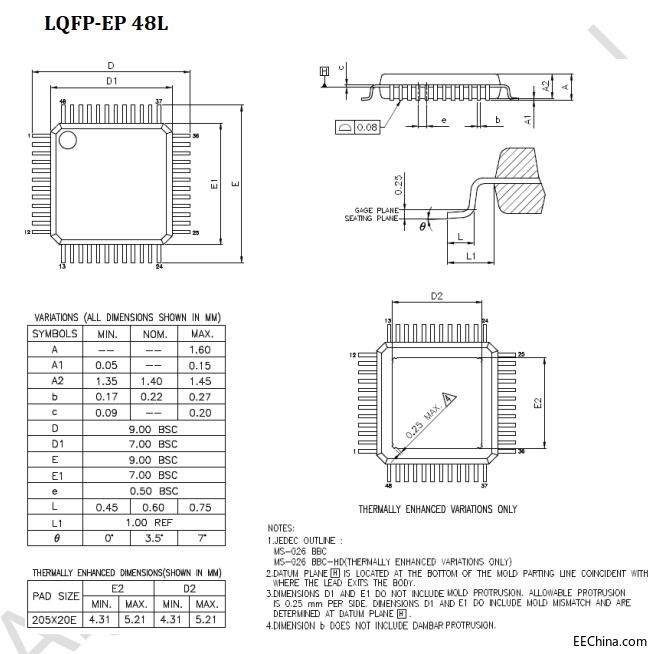

图 5 AG7111LQFP-FP48L 包装尺寸

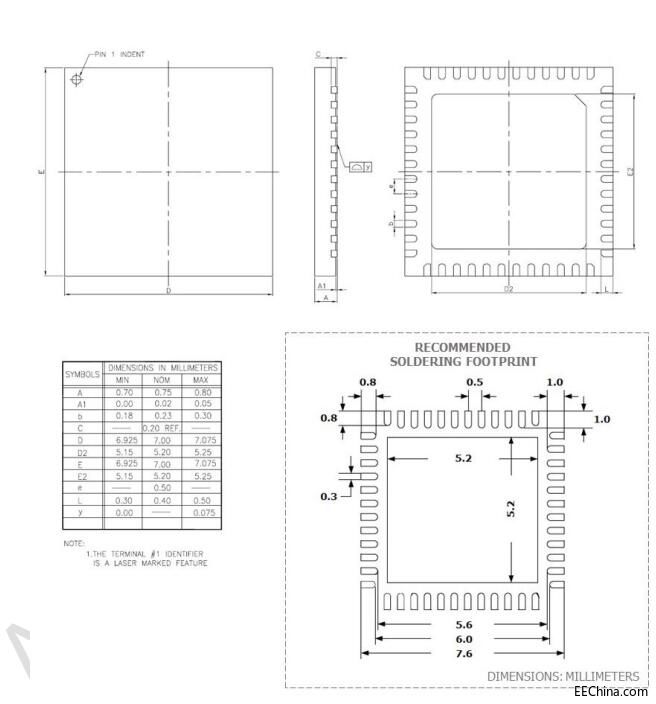

图 6 AG7111 QFN48L 包装尺寸 |
