2.5-30V输入2A 低压线性恒流调光方案H7130 PWM调光无频闪

[复制链接]
发表于 2020-3-11 11:50:20 | 显示全部楼层 |阅读模式
关键词: 线性恒流调光方案
H7130 是一种带PWM 调光功能的线性降压LED 恒流驱动驱动ic,2.5-30V宽输入电压范围,仅需外接一个电阻就可以构成一个完整的LED 恒流驱动电路,调节该外接电阻就可以调节输出电流,输出电流可调范围为10~2000mA。具有不错的调光性能,可应用PWM调光无频闪
H7130 内置30V 5A MOS。
H7130 内置过热保护功能,可有效保护芯片,避免因过热而造成损坏。
H7130 具有很低的静态电流,典型值为49uA。
H7130 带PWM 调光功能,可通过在DIM 脚加PWM 信号调节LED 电流。
H7130 采用ESOP8 封装。
4、特点功能:

内置30V 低压 MOS
输入电压:2.5-30V
低静态电流:49uA
输出电流:10mA 到2000mA。

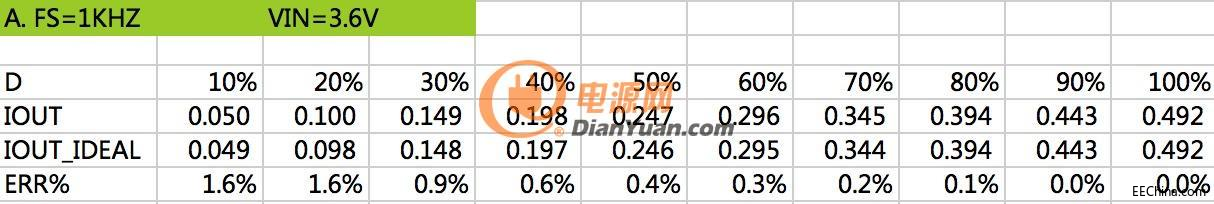

PWM 调光:最高频率10KHz
输出电流精度:优于±4%
内置过热保护
VDD 工作电压:2.5-6V
5、应用范围:LED台灯、移动照明、手电筒,智能调光
6、原理图:
专注DC-DC宽电压降压恒流驱动ic  升压恒流驱动ic  ,线性恒流ic ,降压恒压ic LED车灯ic  舞台灯ic 景观灯ic 台灯ic 智能照明调光ic  共阳无频闪调光高辉度调光ic 中低压MOS管

 楼主| 发表于 2020-7-10 14:54:06 | 显示全部楼层
无频闪,PWM调光
 楼主| 发表于 2020-7-15 11:47:18 | 显示全部楼层
2.5-30V宽输入电压范围
