STM32的USART发送数据时如何使用TXE和TC标志

2009年11月26日 10:11    STM32
关键词: TXE , USART , 数据
在USART的发送端有2个寄存器,一个是程序可以看到的USART_DR寄存器(下图中阴影部分的TDR),另一个是程序看不到的移位寄存器(下图中阴影部分Transmit Shift Register)。

对应USART数据发送有两个标志,一个是TXE=发送数据寄存器空,另一个是TC=发送结束;对照下图,当TDR中的数据传送到移位寄存器后,TXE被设置,此时移位寄存器开始向TX信号线按位传输数据,但因为TDR已经变空,程序可以把下一个要发送的字节(操作USART_DR)写入TDR中,而不必等到移位寄存器中所有位发送结束,所有位发送结束时(送出停止位后)硬件会设置TC标志。

另一方面,在刚刚初始化好USART还没有发送任何数据时,也会有TXE标志,因为这时发送数据寄存器是空的。

TXEIE和TCIE的意义很简单,TXEIE允许在TXE标志为'1'时产生中断,而TCIE允许在TC标志为'1'时产生中断。

至于什么时候使用哪个标志,需要根据你的需要自己决定。但我认为TXE允许程序有更充裕的时间填写TDR寄存器,保证发送的数据流不间断。TC可以让程序知道发送结束的确切时间,有利于程序控制外部数据流的时序。

STM32设置了很多非常有用和灵活的控制和状态位,只要你很好地掌握了它们的用法,可以让你的应用更加精确和高效。

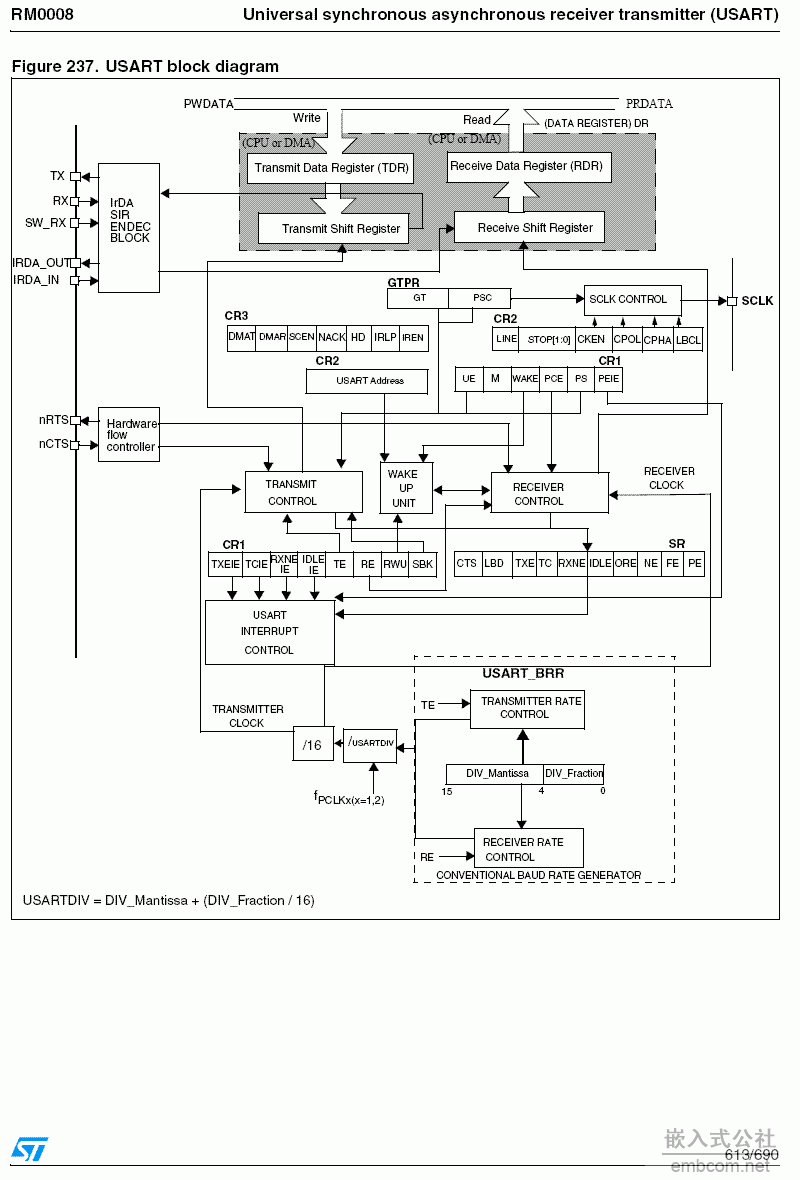

这是STM32技术参考手册中的一页:



最初发表时间:2008-11-26
