英特尔Horse Ridge出击 解决影响量子可扩展性的关键障碍

发布时间:2020-2-19 20:06    发布者:eechina
关键词: Horse Ridge , 量子计算
ISSCC 2020大会的研究报告重点介绍了量子控制芯片在可扩展性、灵活性和保真度方面的特点

英特尔研究院一直在与QuTech联手推进量子硬件和软件生态系统的研究,力图在未来实现量子计算机的商业应用。而整个行业在商业规模量子计算领域所面临挑战中,互连和控制电子设备是其中主要瓶颈。

构建容错型商业规模量子计算机,需要一个同时适用于量子位和控制电子设备的可扩展架构。Horse Ridge是一款高度集成的片上系统(SoC),提供了一个巧妙的解决方案来实现对多个量子位的高保真度控制,这是通往量子实用性的一个重要里程碑。

Horse Ridge特性

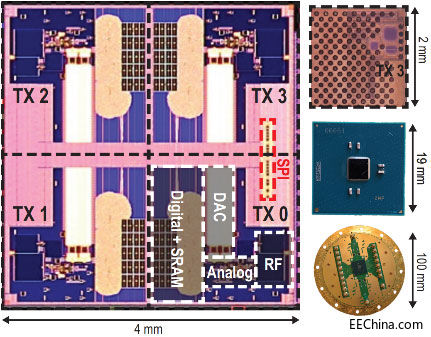

        Horse Ridge是一款高度集成、混合信号的低温片上系统(SoC),硅片面积为4 x 4 mm2,采用英特尔22nm FFL (FinFET低功耗)CMOS技术。Horse Ridge将静态随机存取存储器(SRAM)、数字核心和模拟/射频(RF)电路集成到单个封装中,用微波脉冲操纵量子系统中量子位的状态。
        集成式高速数模转换器和宽带上变频器,频率在2-20千兆赫(Ghz)之间。
        脉冲整形的幅度和相位调制信息(18Gb/s)存储在片上SRAM中,支持最高41μs的包络,该包络由查找表(LUT)提供信息,该表可为每个量子位定义8条指令。
        利用LUT降低了控制器所需的数据速率,通过在外部触发器上执行集成可编程指令集,在指令之间延迟最小的情况下,数据速率进一步降低到约1kb/s。
        Horse Ridge在同一个设备中有4个射频(RF)频道,并利用频率复用控制多达128个量子位。每一个射频频道均使用直接数字合成,带有32个数控振荡器,以200 Hz的高精度产生32个复用量子位频率。

测量的任意脉冲输出信号

Horse Ridge关键优势
        缩小了运行量子系统所需的外形尺寸(芯片和PCB大小)并减少了所需的功率。
        能够扩展和控制更多的量子位(多达128个量子位)
        Horse Ridge高度灵活的脉冲控制能力降低了量子位之间的串扰,并提高了整体量子门保真度。
        该芯片可以自动校正相移(使用同一射频线路控制不同频率的多个量子位时会发生这一现象),并在每次控制电子器件脉冲后更新数字代码。

[tr] [/tr]
[tr] [/tr]
 ISSCC’20ISSCC’19RSI’17自旋量子位设置
运行温度3K3K300 K300 K
量子位平台自旋量子位+传输子传输子传输子自旋量子位
量子位频率2-20 gHz4-8 gHz < 20 gHz
频道128 (32 per TX)
1
4
1
128 (32/TX)
FDMA是,SSB是,SSB
数据带宽1 gHz400 gHz960 MHz520 MHz
影像/本振泄露校正片上片下
相位纠偏
保真度
99.99%
---
波形/指令高达40960 pts AWG固定22 pts 16M pts AWG
对称型
指令集
功率/ TX模拟:1.7  mW/qubit*模拟:<2  mW/qubit* 850W
数字:330 mW‡数字:N/A
芯片面积TX4 mm21.6 mm2分立式机架式
技术英特尔22nm FFL CMOS28 nm bulk CMOS分立元件机架式

对比表

*包含本振/时钟驱动器,仅低射频激活
#未提及所包含的电路
‡可通过门控时钟减少
[ISSCC’19] J. C. Bardin 等人,“A 28nm Bulk-CMOS 4-to-8GHz <2mW Cryogenic Pulse Modulator
for Scalable Quantum Computing,” ISSCC数字技术研究报告,第456-458页,2019年。
[RSI’17] C. A. Ryan, B. R. Johnson, D. Ristè, B. Donovan和T. A. Ohki,“Hardware for
dynamic quantum computing,” Rev. Sci. Instrum., 2017年。
