安捷伦信号发生器83752B维修案例

发布时间:2020-2-18 15:35    发布者:Agitekservice12
关键词: 信号发生器
一.仪器型号:Agilent 83752B 20GHz信号发生器
二.故障描述:仪器通入AC后前面板Standby指示灯不亮,按下POWER键不能正常开机,风扇不转;
三.整机检测:

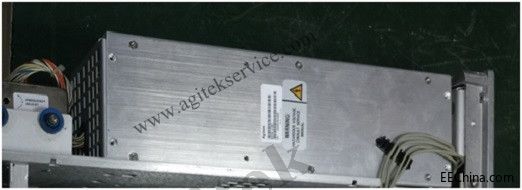

a)检测电源模块,工作正常;
b)检测前面板POWER按键,工作正常;
c)将A4至A12板逐块取下后再开机,发现将A5板取下后设备可以开机,前面板指示灯亮,风扇转动。故初步判定为A5时钟信号板故障导致设备不开机。

四.A5故障板检测:
检测发现,A5板P2-47脚21V_STB信号对地短路,导致整机21V_STB信号被拉低,故设备无法正常启动;
进一步检测发现,系关键器件击穿,对地短路,导致A5板P2-47脚21V_STB对地短路。
五.维修:
更换故障器件后,A5板P2-47脚21V_STB信号不再对地短路。将A5板装回设备内,设备可以正常工作。

六.结论:修复。
