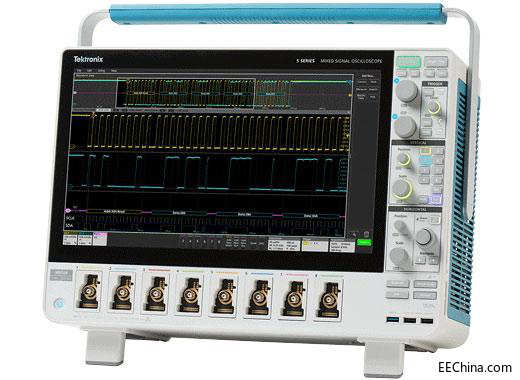

泰克 5 系列 MSO 混合信号示波器

123agitek

5 系列 MSO 混合信号示波器 主要性能指标

· 15.6英寸高清触摸屏

· 分为 4 条模拟通道和、6 条模拟通道和8条模拟通道三种

· 2GHz、1 GHz、500 MHz、350 MHz带宽型号

· 高达16位垂直分辨率

· 高达6.25 GS/s 的采样率

· 62.5 M 点至 125 M 点的记录长度

· >500,000 wfm/s 的最大波形捕获速率

· TLP058 逻辑探头，每个探头可提供 8 条数字通道

·

·  任意波形/函数发生器（选配）

· 13 种预先定义的波形类型

· 50 MHz 波形生成功能

· 128 k 任意波形发生器记录长度

·  数字电压表和触发频率计数器（产品注册后免费提供）

· 4位数字电压表

· 4 位 AC RMS、DC 和 DC+AC RMS 电压测量

· 8位触发频率计数器

5 系列 MSO 混合信号示波器 主要特点

·  Wave Inspector® 控件，轻松导航及自动搜索波形数据

·  每条通道一只 10 MΩ 无源电压探头，<4 pF 容性负载

·  15.6 英寸 (396 mm) TFT 彩色显示器

·  厚 8.0 英寸（204 毫米），仅重 25 英磅（11.4公斤）

·  标准分析

光标：波形，V 条，H 条，V 和 H 条

测量：36 项

频谱视图：频域分析，独立控制频域和时域

FastFrame™ ： 分段内存采集模式 ， 最大触发速率 >5,000,000 波形/秒

示图：时间趋势、直方图、频谱

数学: 基本波形代数, FFT, 高级公式编辑器

搜索: 搜索任何触发标准

抖动：TIE 和相位噪声

·  任意函数发生功能

生产预定义的信号，快速仿真设计中缺少的器件

捕获模拟或数字输入端信号，传送到任意编辑存储器，并从 AFG 中复制出信号

向任意信号添加噪声，轻松地进行余量测试

·  协议分析

触发、解码和自动搜索最常用的嵌入式设计串行总线标准上的数据包级内容

导出协议解码表，存档测试结果

·  数字电压表和频率计数器

一目了然地迅速验证电压或频率测量

图形读数，提供与测量稳定性有关的信息

·  可以全面升级

在需求变化或在预算允许时，随时增加功能，提高带宽或频谱分析仪的频率范围

·  标配3年保修选配整体保护方案

5 系列 MSO 混合信号示波器 型号

型号	带宽	采样率	记录长度	模拟通道	数字通道数
MSO54	350 MHz 至 2 GHz	6.25 GS/s	62.5 M 点至 125 M 点	4	可达 32 条（可选）
MSO56	350 MHz 至 2 GHz	6.25 GS/s	62.5 M 点至 125 M 点	6	可达 48 条（可选）
MSO58	350 MHz 至 2 GHz	6.25 GS/s	62.5 M 点至 125 M 点	8	可达 64 条（可选）
