安泰小课堂——什么是任意波形发生器
目前市场上见到的比较多的有函数发生器,任意波形发生器,射频信号源,统称为信号源,是根据客户的需求不同选择不同的源。任意波形发生器是一款基于数字合成技术的信号发生器,他可以产生任意波形和函数波形。任意波形发生器可以理解为是任何的波形,可以自己编辑或者改变。其实是基于函数发生器在做二次变化,函数发生器一般内置正玄波,三角波,方波等等,调制方式最简单的都是AM、FM、PM、等等。

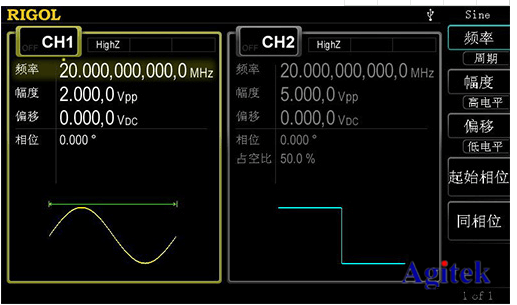

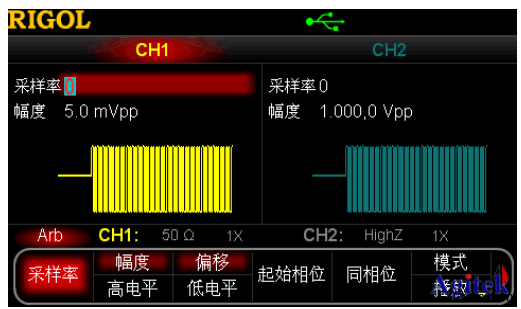

任意波形发生器理解是一段数据组成,很多的点组成线,线绘制成波形,展现出一个完整的波形,频率=采样率/波形点的数量,由此可见,点的数量一定时,采样率越高,任意波形的频率就越高。
选择任意波形发生器的注意事项
1、确定你需要的信号频率,一般来讲是正玄波,如果不是正玄波,可以根据计算,大概算出来目前市场上常见的频率最低都是几十M,最高上几百G。
2、确定输出幅度,一般来讲低频的信号源输出幅度可以在20VP-P,高频的信号源最高也就5VP-P,甚至1Vp-p左右,如果幅度不够,可以选择相关的衰减器和放大器。低频信号幅度不够的话,市场上也有做功率信号源,高压放大器等等,可以看看相关解决方案。
3、垂直分辨率表示量化失真程度,ADC位数决定了它的能力,位数越高,失真越小,噪声越小。
4、记录长度决定可以编辑的波形长度。记录长度越长,创建的波形持续的时间越长。
3_副本.jpg 4_副本.png

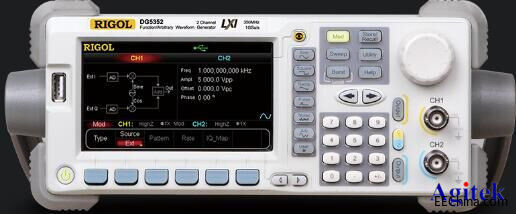

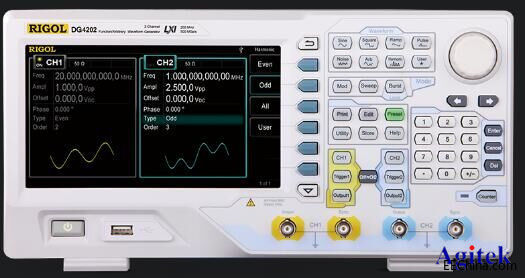

目前我们国产的信号源厂商比较多,北京普源精电是覆盖多个频段的信号源厂商,包括低频信号发生器,任意波形发生器,射频信号源。DG1000覆盖各大院校实验室,双通道,25M输出频率提供了足够的应用可能性。DG4000是经典之作,60M输出满足各大工业以及军生产需求,性能稳定,价格便宜,性价比非常高。DG5000系列应用在科研方向,指标比低于进口品牌,使用简单,给国内客户提供一个选择。以前射频系列是国内仪器行业的一个空白,DSG3000系列是一款频率可以到12G的射频信号源,在相关射频领域,也可以符合一些应用。为了满足不同领域的需求,各个系列产品都有设计不同频率的相关产品。
安泰测试作为普源代理商,我们致力于和普源一起为广大工程师提供产品选型、技术方案、仪器销售、技术服务等,为客户测试测量实验提供更全面的服务。有任何问题都可以联系安泰测试。
