推挽式变换电路开关稳压电源原理图

发布时间:2011-3-9 10:46    发布者:circuit_share
关键词: 变换电路 , 开关稳压电源 , 推挽式

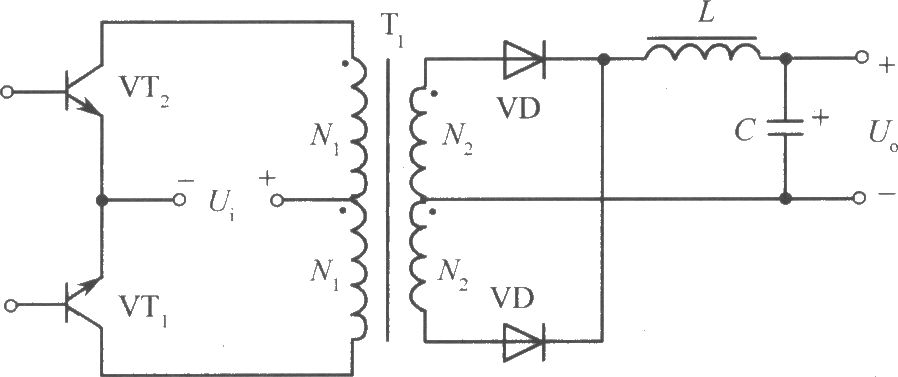

推挽式变换电路属于双端式变换电路。其高频变压器工作于磁滞回线的两侧,是一种设计简单、工作合理的线路,适用范围比较广。其典型电路如图所示。开关晶体管VT1、VT2由基极驱动电路激励交替导通与截止,输入直流电压Ui变换成高频方波交流电压。VT1导通时,Ui通过VT1加到变压器T1的初级绕组Nl上。由于变压器的作用,因此截止的晶体管VT2将施加于2倍的输入电压,即2Ui。当基极激励消失时,VT1、VT2管均截止。其集电极施加的电压均为输入电压Ui。下半个周期,VT2导通,VT1截止,VT1施加2倍的输入电压,接着又是两管截止,下一个周期重新开始。推挽式电路的主要缺点是开关晶体管的耐压要达到2倍的输入电源。电压的峰值,以220(1±10%)V的电网电压为例,稳态截止电压的最大值为680V,加上动态过程中的尖峰电压,开关晶体管必须要承受800V以上的电压。
