2000W全桥软开关直流稳压电源电路
发布时间：2011-3-9 10:42
发布者：circuit_share

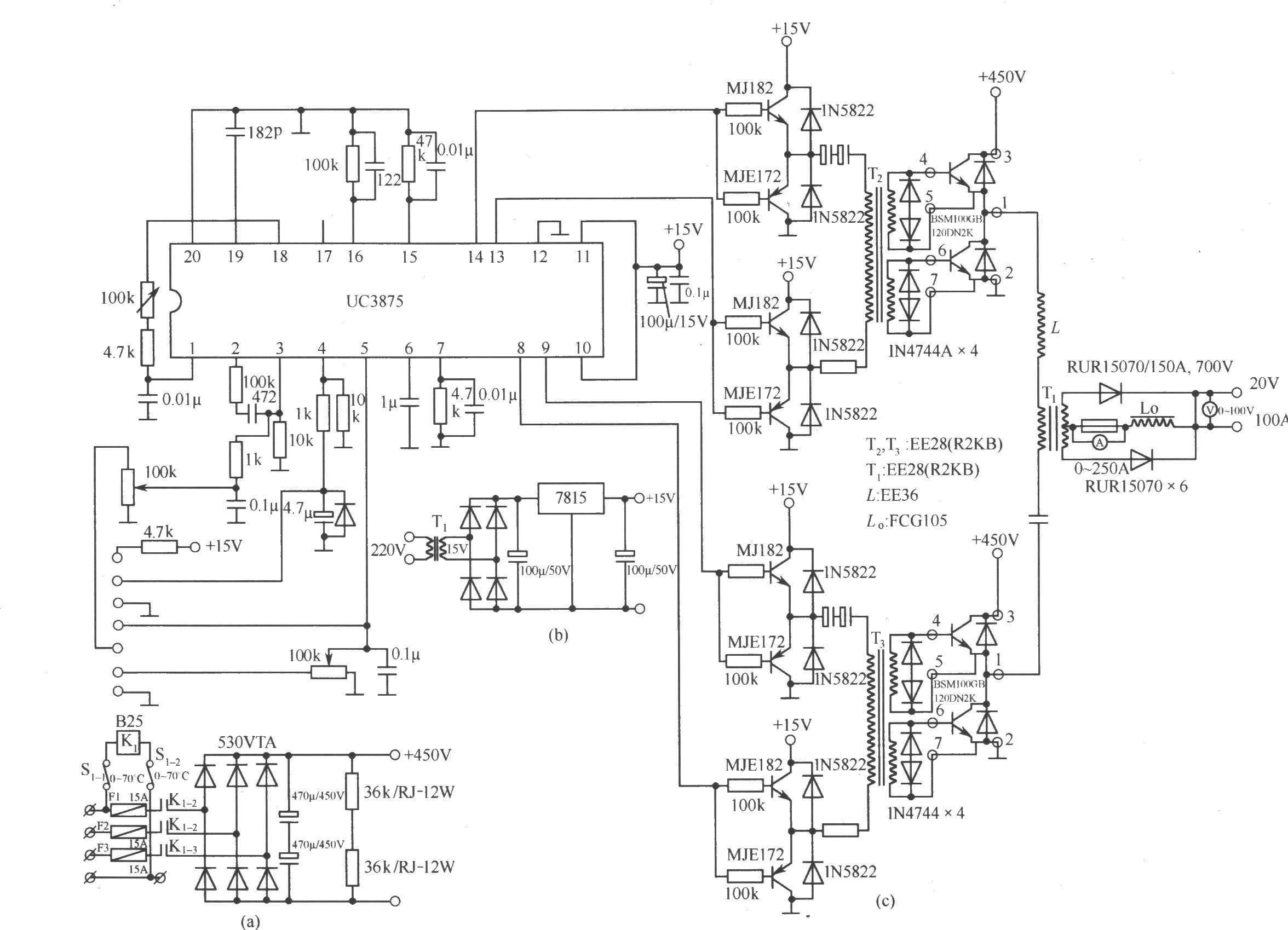

 如图是一个由IGBT做功率转换器件的2000W全桥软开关直流稳压电源电路。图(a)是三相整流电路，它将380V三相交流电变换成450V的直流电，整流二极管可采用耐压为530V的三相整流桥，也可以采用六只大功率二极管来连接。Kl为三相交流接触器，触点可通过100A电流。Sl为温度控制开关，确保电源电路温度低于70℃，否则自动跳闸，切断交流输入电压，保护电路不会烧毁器件。图(b)是辅助电源电路，它为全桥转换控制器UC3875和IGBT驱动电路提供 15V的直流电压。电路由线性集成稳压器7815组成。图(c)是全桥功率转换及控制电路。四只IGBT组成全桥电路，四只NPN型三极管MJ182和四只PNP型三极管MJE172组成四组推挽式驱动电路，为四个IGBT提供激励驱动信号。变压器T2、T3为高频脉冲变压器，T1为输出变压器。 |
