CS5038 铅酸电池/三节锂电池串联12V升压至22V/5A大电流DC-DC升压解决方案

发布时间:2019-12-30 11:07    发布者:eechina
关键词: CS5038 , 铅酸电池 , 三节锂电池
作者:深圳市永阜康科技有限公司

电子产品中DC-DC升压电路应用广泛。音响也不例外,尤其是电池供电的户外音响,为了提高输出功率,把电池电压升高再给音频功放供电是非常普遍的做法。 比如12V铅酸电池/3节锂电串联升压到20V以上再给功放供电可以做到100W以上的输出功率。用于100W以上输出功率的传统升压做法受限于DC-DC芯片的局限性,都是用控制器+外置MOS或者再+二极管的电路构造。带来的问题是外围复杂、PCB布局布线要求高、稍为不慎容易自激稳定性差、成本高、采购物料繁琐。

CS5038是基于新一代的工艺,内置14A/MOS高效率升压DC-DC转换器。可调升压输出最高到22V;最大可保证10A的均值电流下负载稳定工作;外围简单,效率90%以上;ESOP16的封装加工生产也很方便。

深圳市永阜康科技有限公司总结户外蓝牙音箱、拉杆音响应用需求,现推荐铅酸电池/3节锂电池12V升压到20V(2×50W/4欧) 、升压到22V(60W/4欧) 、升压+功放组合方案;2020年初即将陆续推出1-4节锂电开关型3A充电管理系列、4A铅酸电池充电管理,满足音响市场对更大功率更高品质的渴求。

1.CS5038脚位图


2.CS5038管脚说明


3.CS5038典型应用图


4. CS5038 DEMO板PCB顶层设计图

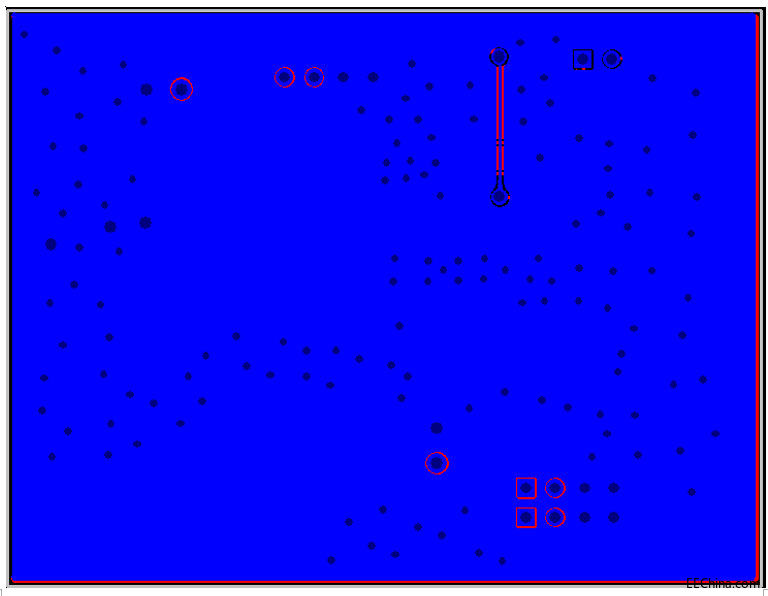

5.CS5038 DEMO板PCB底层设计图


6.CS5038 DEMO板实物图


7.CS5038+CS8673演示板应用原理图

此方案是一款最大实现2×50W/4欧功率输出的拉杆音响参考设计。此设计的电源是12V铅酸电池。此设计大致分为两个主要级:
1.        采用CS5038大电流升压IC。此芯片3V-16V输入电压,可实现22V输出,并且能够为负载提供 5A 连续电流;
2.        采用CS8673 D类音频功放IC,22V/ 60W/4欧(PBTL)功率输出;
3.        12V升压到20V/50W×2(采用2颗CS8673), 12V升压到22V/60W(采用单颗CS8673/PBTL模式);

特性
•        适用于12V铅酸电池及三节锂电供电的户外拉杆音箱。


8. CS5038+CS8673演示板 PCB顶层设计图


9. CS5038+CS8673 演示板PCB底层设计图


10. CS5038+CS8673演示板物料清单


11. CS5038+CS8673 演示板实物图
