频率调制式开关稳压电源电路之一

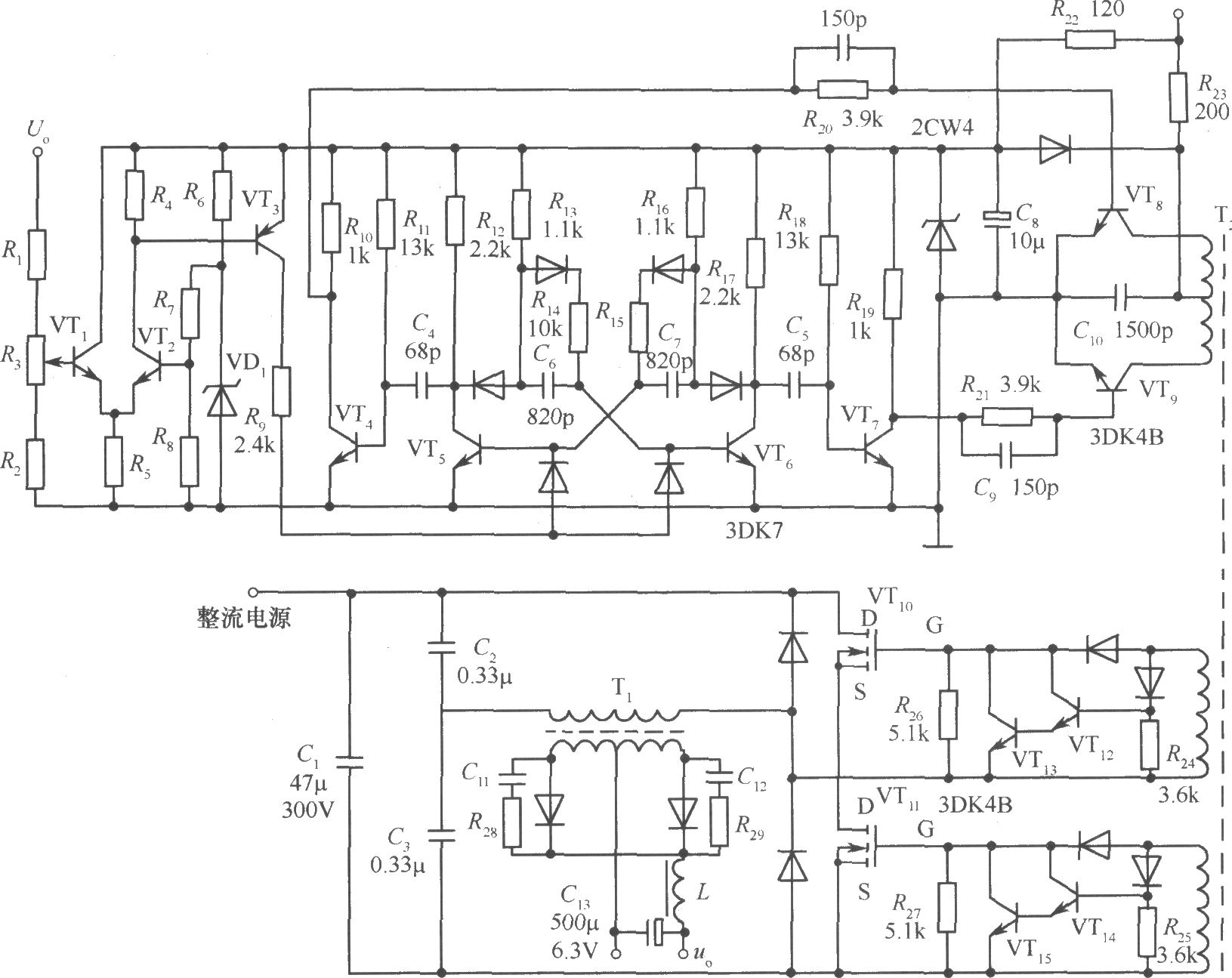

如图所示是一个实用的频率调制式开关稳压电源电路。
其主要技术指标如下：
输出容量：5V，10A；
电压稳定度＜1％；
负载稳定度＜1％；
转换效率：75％；
输出纹波：25mV(有效值)；
频率调整范围：35～300kHz。
图中，VT5、VR组成脉冲振荡器，由于把基极驱动和定时回路分开了，两者各行其事互不干扰，所以有高的响应速度和很宽的频率调节范围。频率调整是通过与输出电压相联系的由VTl、VT2、VT3组成的比较放大器来完成的。输出脉宽由R11～R18、C4～C5时间常数决定，固定不变，约为0.9μs。 |
