详细了解emmc芯片,movinand,Nand flash

[复制链接]
发表于 2011-3-8 08:38:33 | 显示全部楼层 |阅读模式
关键词: emmc , Flash , NAND , 记忆体 , 三星
一 产品特点:
※ 支持热拔插,可直接插读卡器与电脑连接测试。
※ 同时兼容:东芝、三星、海力士、Intel 、Sandisk(新帝) 等所有同样封装的4BIT 、8BIT eMMC 闪存记忆体。如图示 (只需相应PIN脚定义一样 );
※ 同时兼容 169-FBGA 153-FBGA ,不同尺寸IC(11.5x13,12x16,12x18,14x18mm),可自行更换限位框实现通用性降低使用成本。
※ 采用日本进口双头探针,性能稳定使用寿命长,使用寿命是同类产品的10倍以上;
※ 维护方便,不良探针可更换,重复利用率较高,降低使用成本。
※ 兼容有球无球测试,通用性好,降低使用成本。
※ 采用手动翻盖式结构,操作方便简单。
※ 采用浮板结构,定位精确,取放IC方便,工作效率更高。
※ 可进行测试和低级格式化。
二 测试
(1) 选择和IC尺寸相同的限位框按方向装在浮板上(标配限位框为 14X18,11.5X13 12X16 12X18 )              (2) 把IC按方向平放入限位框内,合上socket上盖。
(3) 选择相对应的电压,本测试治具默认电压为3.3V,如果要求为1.8V请把跳帽到2~3位置,
(4) 选择和IC相应的位数,本测试治具默认值位8BIT,如果是4BIT的,请把四位开关全部拨到OFF位置,

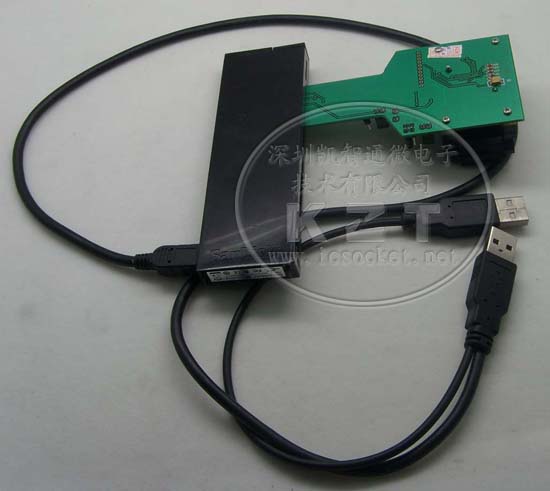

(5) 把eMMC 夹具按方向插在读卡器上,打开相应的测试软件进行测试。
三、维修与保养
在使用本产品过程中如发现测试性能不稳定,建议用以下方法解决:
a) 用手按下浮板使探针露出,用防静电刷轻刷几遍,去除杂质,使其接触良好;
b) 用手按下浮板使探针露出,检查探针是否有歪和断头现象,如有此现象请按图示把相应不良探针更换。
c) 如发现有大面积接触不良,请与我们联系。
d) 严禁用天那水、有机溶剂,浸泡、清洗。
e) 长时间不使用时,请用防静电袋密封保存,避免灰尘落入,影响产品测试性能。
四、技术支持
对于eMMC夹具,我们提供了全方位的技术服务,您有任何问题请及时与我们取得联系,我们以最快的速度给予技术支援。
针对eMMC闪存记忆体,我们推出了另外两种增值服务:
A、 eMMC闪存记忆体再利用:比如说eMMC IC主控损坏,通过我们公司的”基于U盘测试夹具”测试后可以将闪存部分没有损坏的eMMC IC用作U盘FLASH;
B、我们最近推出一拖四、一拖八NAND Flash烧录器,可以实现eMMC闪存记忆体的烧录;为客户提供了一种快速烧录的新选择;
相关术语: 1、MoviNAND: MoviNAND是三星公司开发的一款符合eMMC标准的内嵌式存储器(MoviNAND = High-density MLC NAND Flash & MMC controller);是一种高容量NAND快闪记忆体解决方案;这种高密度嵌入式闪存卡采用了先进的30nm工艺,适用于高端手机和其他移动消费电子设备。MoviNAND已被世界半导体标准机构(JEDEC)和多媒体卡协会(MMCA)列入产品标准方案(eMMC);  2、eMMC: eMMC为MMC协会所订立的内嵌式存储器标准规格,主要是针对手机产品为主;eMMC结构由一个嵌入式存储解决方案组成,带有MMC(多媒体卡)接口、快闪存储器设备及主控制器——所有在一个小型的BGA封装。接口速度高达每秒52MB,eMMC具有快速、可升级的性能。同时其接口电压可以是1.8v或者是3.3v。eMMC内嵌式存储器,三星公司叫“MoviNAND”,而Sandisk的才叫iNAND 但原理都是一样的都是采用MMC接口,都是按eMMC的标准的,只是每个厂家的叫法不一样;  3、MLC: NAND闪存可分为三大架构,分别是单层式储存(Single Level Cell),即SLC;多层式储存(Multi Level Cell),即MLC;多位式存储(Multi Bit Cell),即MBC。MLC实现了一个Cell存放多个bit,是英特尔(INTEL)在1997年9月最先研发成功的,现在常见的MLC架构闪存每Cell可存放2bit,容量是同等SLC架构芯片的2倍,目前三星、东芝、海力士(Hynix)、IMFT(英特尔与美光合资公司)、瑞萨(Renesas)都是此技术的使用者,其发展速度远快于SLC架构。
发表于 2011-3-18 19:21:35 | 显示全部楼层
受用了
发表于 2011-4-15 04:02:46 | 显示全部楼层
說穿了還是MMC 只是MMC4.3 spec 以後改了封裝換名為eMMC
我想只要是記憶卡改個封裝一樣可以當內嵌式記憶體吧!
我印象中有些手機平台似乎就是這樣使用
