金星TDA两片机电源
发布时间：2011-3-7 11:21
发布者：circuit_share

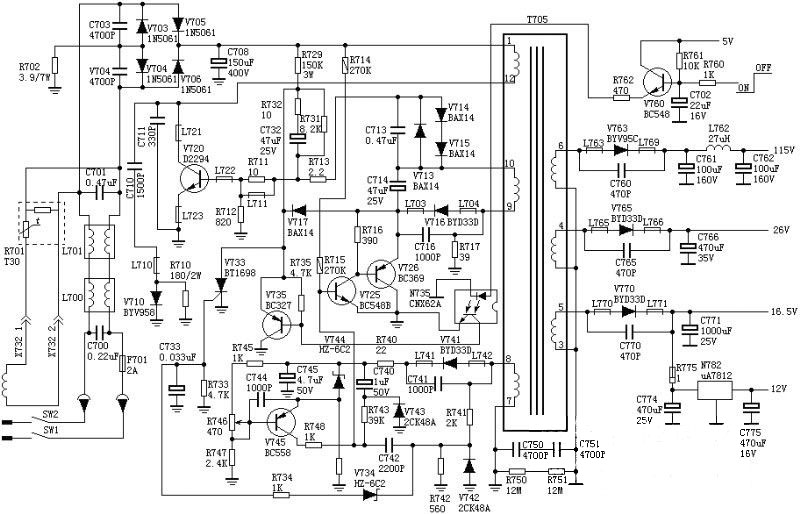

 该电源也称X53P电源或X56P电源，在国产的各种型号、各种尺寸的彩电中有着广泛的应用，区别在于各型号的彩电上所标的电路位号有所不同，但电路程式是完全一样的，这里我们以金星C498为例，简单介绍一下工作原理。 振荡过程 C708上约300V的直流电压，经R729、R731、L711加到开关管V720的B极，V720开始导通，C极电流增大，T705的（1）、（12）脚产生感应电动势，其极性为（1）正（12）负，正反馈绕组也产生（10）正（9）负的感应电压，此反馈电压经C713、V713、R713加到V720的B极，使V720的电流进一步增大，如此循环使V720迅速饱和。 V720饱和后，T705（1）、（12）脚绕组中电流线性增大，磁场能量储存在T705中。当V720的C极电流大于β×B极电流时，C极电流停止增长，T705中各绕组的感应电压极性全部翻转，正反馈的结果使V720迅速截止。 V720截止期间，V763、V765、V770均导通，建立115V、26V、16.5V三组电压，当T705中的磁场能释放完以后，维持V720截止的反馈电压也逐渐消失，V720又经R729、R731获得偏置电压而重新导通，开始又一次振荡。 开关管V720由导通转为截止的时刻取决于脉宽调制管V725、V726开始导通的时间，C714上的电压由V716整流得到，极性为下正上负，在V726导通期间，C714的下端经V726接地，上端的负电压经V715、V714加到开关管的B极，开关管立即截止，而V725、V726的导通状态受C742的充、放电影响。 开关管V720由截止转为导通的时刻，取决于T705中磁能的释放及（1）、（12）绕组与C710、C711的谐振情况。 稳压过程 稳压电路由V745及周边元件组成，T705的（7）、（8）绕组为取样绕组，经V741整流、C745滤波，C745上的电压反映了输出电压的大小，假如输出电压升高，则C745上的电压也升高，V745的C极电压升高，V725、V726提前导通，开关管提前截止，输出电压自动下降到110V。 保护电路 保护电路由V733、R734、V734等元件组成，V734为6.2V稳压管，正常情况下，R742两端的脉冲电压为3.5V左右，V734不能导通，保护电路不工作，一旦发生输出电压过高，则R742两端的脉冲电压也升高，当升高到大于6.2V时，V734导通，V733也导通，将C732的正端短路接地，开关脉冲全部让C732短路掉，开关电源停振。 待机/开机控制 待机时，CPU的POWER脚输出高电平，V760的E极也为高电平，光耦V741导通，V735也导通，将C732的正端短路接地，开关脉冲全部让C732短路掉，开关电源停振。开机时，CPU的POWER脚输出低电平，V760、光耦、V735均截止，该路对开关电源无影响。 ImgLoad(document.getElementById("BodyLabel")); |
