低噪声纹波探头指南告诉您，探头对测试有多重要！ 当今大多数电子设计都要求不同的供电电压才能正确运行。事实上，一块电路内部许多元器件都要求多种电压，特别是高度集成的片上系统及多种技术接口在一起的微处理器设计。

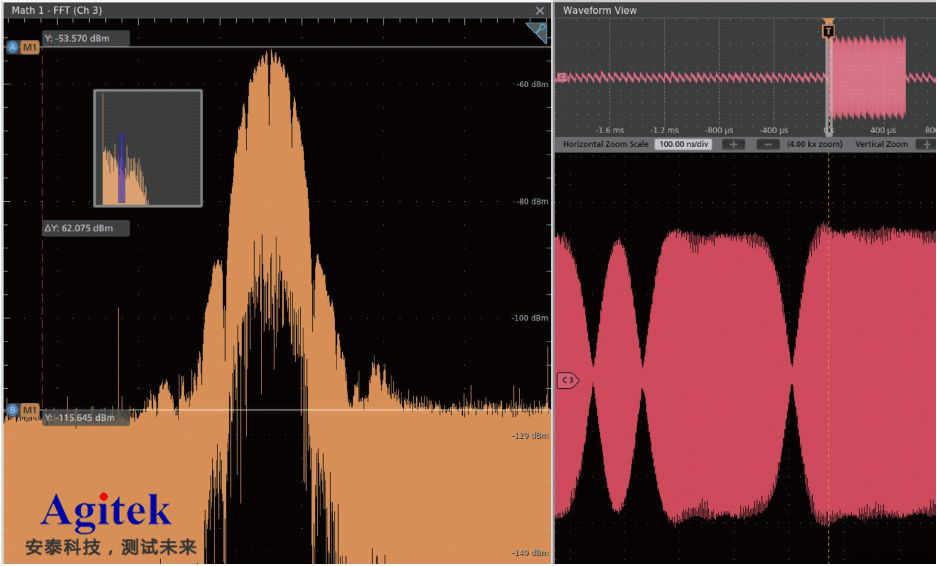

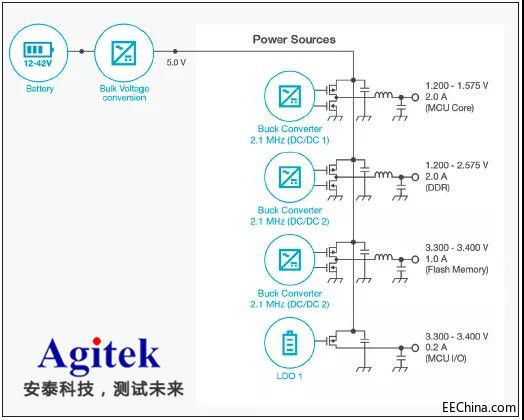

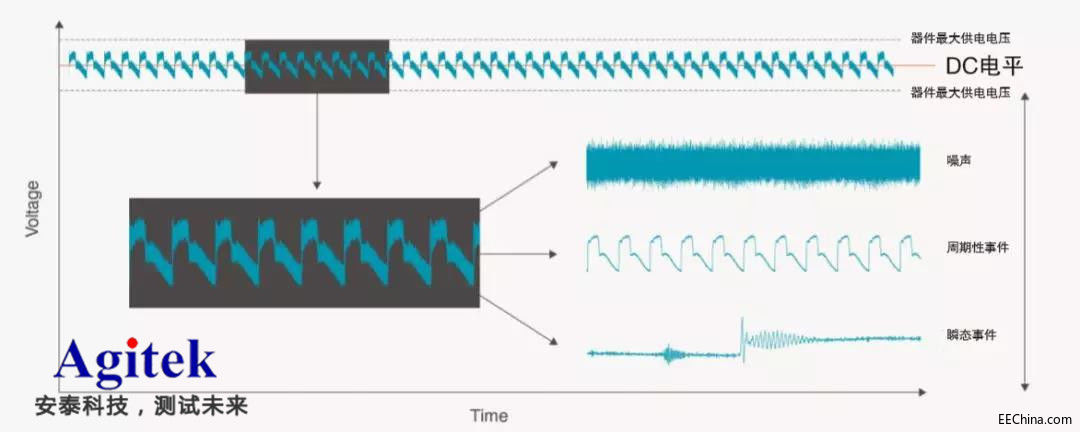

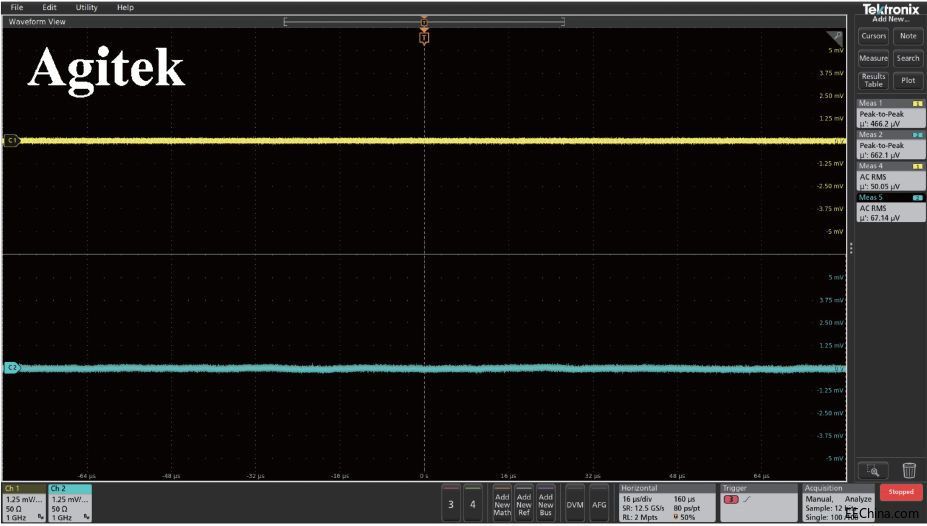

由于许多因素，执行DC低噪声纹波探头测量正变得越来越困难，面对挑战，怎样才能保证系统的每个部分都获得正确的功率，来满足其需求？ 必须考虑以下几项因素： 1、带宽要求 2、系统噪声和附加探头噪声 3、AC或DC输入耦合的影响 4、低噪声纹波探头负载挑战 一、带宽 现在，随着设计尺寸和供电电压缩小，容差也在缩小。我们在分析配电网络时，更多地是把它作为传输线环境来看待，考察的是交叉耦合、线路阻抗和共振区。 必需注意，电源转换器件的基础开关频率可能相对较慢，但边沿速度和上升时间一般要快得多，以帮助降低开关损耗。这些边沿和其他干扰源可能会激发配电网络，以高得多的频率产生噪声和谐波。视目标器件和电路功能，更高阶谐波可能会干扰操作。 因此，选择的示波器和探头必须拥有足够高的带宽，以查看这些事件，诊断与高频干扰有关的问题。泰克提供1GHz 和4GHz低噪声纹波探头，直接满足了这一求。 二、管理测量系统和环境噪声 随着供电电压变得越来越小，由于工艺形状不断缩小，必须进行低噪声测量，以查看DC电源上存在的小的方差。此外，许多设计对待功率完整性的态度越来越严肃。其带来的影响之一，是每个电源的容限越来越紧张。 为测量这一特点，示波器不仅要有超低噪声，以查看这些事件，而且连接到示波器上的任何探头给测量带来的噪声也应非常小。测量设备增加的噪声越小，看到的信号即器件实际行为的信心也就会越高。 通道 1( 黄色轨迹 ) 是一条没有输入的示波器通道，通道 2（蓝色轨迹）是输入短路的 TPR1000。注意在 1GHz 带宽时， 探头只给示波器输入增加了 17μV 的噪声。 对仪器和连接的任何探头进行基准噪声测量，可以让用户了解整体系统噪声性能。简单的测量，比如在没有应用信号时输入上存在的电压的峰峰值和RMS，可以迅速比较探测系统的附加噪声。 三、选择适当的示波器输入耦合设置 许多设计拥有大容量供电电压，会通过各种DC/DC转换器滤除获得各种IC和系统要求的供电电压。一般来说，大容量供电电压要比IC需要的电压高出很多倍。例如，汽车会把12V DC转换成不到1V的供电电压，满足信息娱乐和人身安全系统中的处理器运行需求。 数据中心中通常会通过12、24或48V DC电源为服务器供电，然后再在主板上转换成其他供电电压。能够查看链条上从供电输出到IC引脚的每个环节，可以帮助工程师识别从其他电压域传递过来的噪声。 汽车信息娱乐供电系统示意图 服务器供电系统示意图 正因如此，选择的探头必需提供足够的偏置，来查看配电网络中测试的所有轨道。这很难实现，因为许多示波器前端根据选择的垂直灵敏度来限制提供的偏置。因此伏特/ 格的设置越低，仪器的偏置越小。高衰减探头通常拥有更多的偏置功能，但如前所示，其拥有的噪声一般要高于低衰减探头。 使用示波器AC耦合可以避免处理DC偏置，其消除了信号的DC成分，但这也会挡住可能发生的低频事件，比如电压衰落。
|
