应用于投影仪高温热保散热系统中的温湿度传感器
发布时间：2019-10-15 09:16
发布者：liao775a
关键词：
温湿度传感器
|
投影机本身会产生大量热能，又有很多元器件对温度很敏感，因此，不管激光投影机散热功能设计多么完美，都很难保证投影机长时间使用引起高热。为了保证投影机的使用安全，高温热保护功能成为所有投影机必须考虑的一项设计要求。而这项功能的顺利实现，便离不开温湿度传感器的协助。
随着激光投影机使用范围的扩大，以及在个别领域，如教育、监控等领域中的高强度使用，高温热保护功能在这些领域正在从保护投影机的角色向影响使用的角色转变。另外，为了加强空气流通效果，投影机采用的散热风扇所产生的噪音也会对用户使用造成影响。可见散热及温度保护是投影机必备的功能。 而在液晶投影机内部，主要是通过风扇组来对投影机的核心部分和电源等主要热源来进行散热。同时，为了保证投影机的寿命，在投影机内部安装的温湿度传感器，实时监控投影机内的温度变化，并反馈给处理电路。投影机工作时，在散热风扇的作用下，内部处于一种热平衡状态。 这一状态是与外界温度相关的，当外界温度超过一定温度，大多数是35-36℃后，内部重要部位的温度也会超过其额定值。重要的散热部位都有自己的温湿度传感器，如液晶附近、灯泡上方、电源的散热器上。一旦温度达到该区域工作临界点以上，投影机内部的保护程序将启动，自动关闭投影机。这就是投影机的散热系统和高温热保护功能的基本工作原理。这一功能最大限度地保证了投影机的使用寿命。

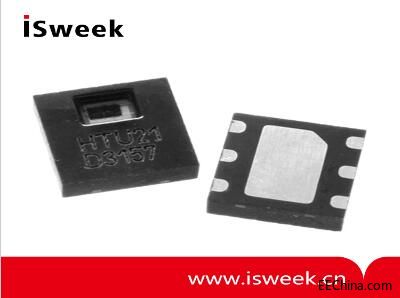

最后介绍一款应用在投影仪高温热保散热系统中的温湿度传感器，由工采网从国外引进，价格和质量都有保证，数字式温湿度传感器 - HTU21D，该传感器树立了新的湿度传感器的尺寸和智能化典范：采用适合回流焊的DFN封装，尺寸仅为3 x 3 x 1mm；提供经过校正的，线性的I2C数字输出信号。HTU21D是即插即用的湿度和温度复合传感器，是需要可靠和准确测量的OEM应用的理想选择。数字输出的湿度和温度信号可以直接与微控器接口。每个传感器都经过校正和测试，批号不仅打印在外壳，而且存储于传感器芯片，以便通过指令读取。用户可以通过指令改变HTU21D的分辨率（8/12bit至12/14bit）。 |
