可控硅移相触发器KC785外电路连接图
发布时间：2011-3-3 13:47
发布者：电路图分享

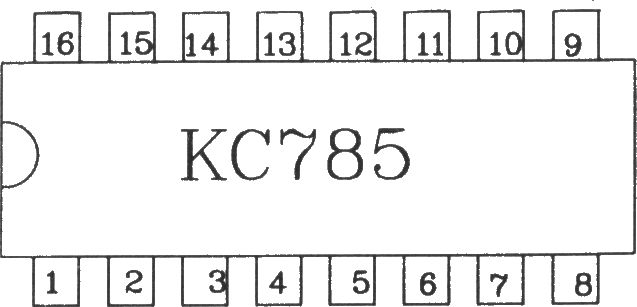

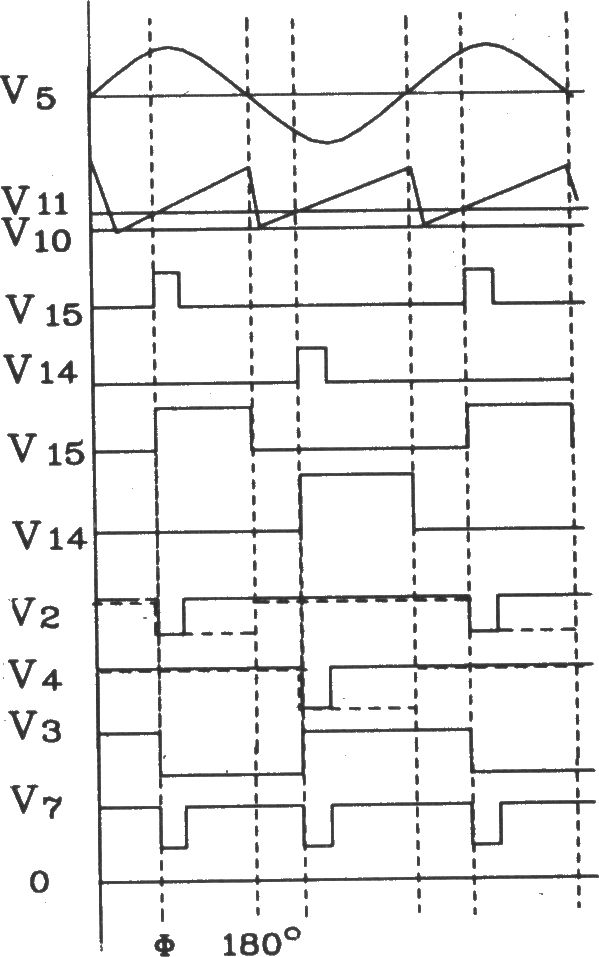

 KC785可控硅移相触发器主要用在单相、三相全控桥式供电装置中，作可控硅的双路脉冲移相触发。它有两路相位差180°的移相触发脉冲输出，可以方便地构成全控桥式触发器电路。该电路具有输出负载能力大、移相性能好、正负半周脉冲相位均衡性好、移相范围宽(大于170°)、对同步电压要求低等功能和特点。可与德国TCA785直接互换。电参数如下： 电源电压：直流 15V(允许范围l2～18V)。 电源电流：≤l0mA。 移相电压范围：≥-0.5V～(Vcc-2V)。 移相范围：≥l70°。 同步端允许最大同步电流：200μA(有效值)。 输出脉冲： a．脉冲宽度：无脉冲宽度电容时为30μs；有脉冲宽度电容时为400～600μs。 b．脉冲幅度：高电平≥(VCC-2.5v)：低电平≤2V。C．最大输出能力：55mA。  KC785引脚图  KC785的内部结构框图和外电路连接图  KC785各引脚波形图 |
