玩转Zynq连载24——用户自定义IP核的移植
发布时间：2019-9-15 10:06
发布者：rousong1989
|
玩转Zynq连载24——用户自定义IP核的移植 更多资料共享 腾讯微云链接：https://share.weiyun.com/5s6bA0s 百度网盘链接：https://pan.baidu.com/s/1XTQtP5LZAedkCwQtllAEyw 提取码：ld9c
腾讯微云链接：https://share.weiyun.com/5s6bA0s 百度网盘链接：https://pan.baidu.com/s/1XTQtP5LZAedkCwQtllAEyw 提取码：ld9c 这里我们以led_controller_ip工程所创建的用户自定义LED闪烁IP核为例，来演示如何进行用户自定义IP核的移植。

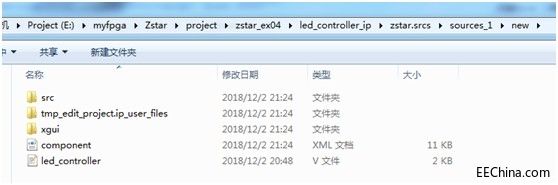

在project\zstar_ex04文件夹下创建一个新的工程文件夹zstar_ex04，用于存放本实例的应用工程，创建新工程，然后将刚刚制作的IP核所在工程文件夹下（…\project\zstar_ex04\led_controller_ip\zstar.srcs\sources_1\new）如图所示的全部5个文件拷贝出来。

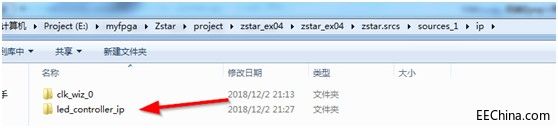

图8.44 移植IP核的文件 如图所示，在…\zstar_ex04\zstar.srcs\sources_1\ip文件夹下新建文件夹led_controller_ip用于存放IP文件。
如图所示，将前面复制的5个文件粘贴到led_controller_ip文件夹下。

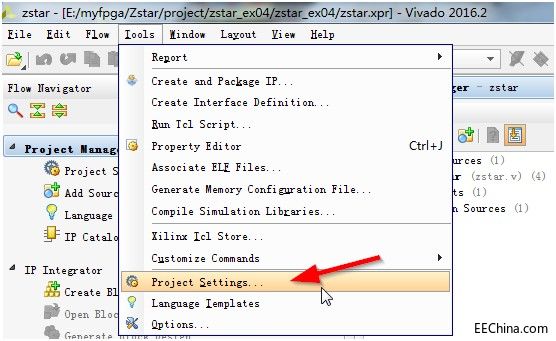

如图所示，在新建的这个zstar_ex04工程中点击菜单ToolsàProject Settings…。
如图所示，在Project Settings选项卡中选择分类IPàRepository Manager，然后点击IP Repositories下的+号。
弹出路径选择窗口中，定位到路径…\zstar_ex04\zstar.srcs\sources_1\ip\led_controller_ip文件夹下。 弹出如图所示的提示，点击OK。
图 Add Repository提示框 如图所示，用户定制IP核的路径已经添加好，点击OK退出。
如图所示，点击Project Manager下的IP Catalog。

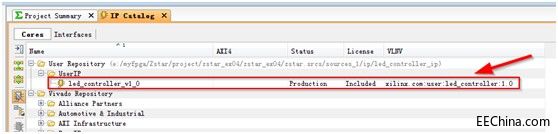

如图所示，此时用户自定义的IP核led controller已经赫然在目，双击它。
|
