带宽0.1~10Hz的滤波器(OP07)
发布时间:2011-3-3 09:52 发布者:
电路图分享
关键词:
OP07
,
滤波器

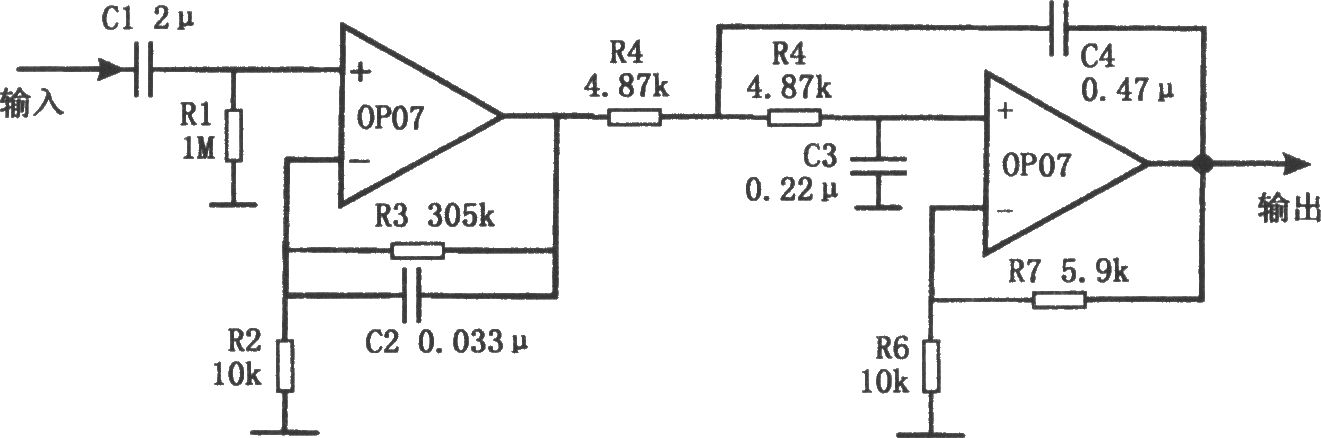

如图所示为带宽0.1~10Hz的滤波
电路
。该
滤波器
由两级组成。其中第一级为高通滤波器,第二级为
低通滤波器
。0.1Hz以上的信号通过第一级到达第二级,然后被第二级切除10Hz以上部分,从而完成带通滤波。第一级为同相
放大器

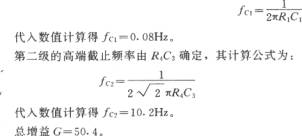

,其低端截止频率由R1C1确定,其计算公式为:
