飞凌嵌入式-ARM处理器让全自动生化分析仪越来越小

发布时间:2019-8-29 10:40    发布者:bdforlinx2013
关键词: 飞凌嵌入式 , ARM处理器 , 全自动生化分析仪
临床化学检验是临床检验一个重要的组成部分,全自动生化分析仪是一种通过体液测定,临床快速检验血常规、心肌酶谱、血糖血脂、肝功能等常规生化指标等医用光学分析仪器,与核磁、CT共称临床检验三大仪器,广泛应用于临床检验与卫生防疫等领域。

它能够把化学检验中的取样、加试剂、去干扰、混合搅拌、恒温、反应、检测、结构处理以及清洗等过程中的部分或全部步骤进行自动化操作,完全模仿并替代了手工操作。

生化分析仪原理

生化分析仪属于光学分析仪器,目前分光光度法是绝大多数生化分析仪采用的测量方法。
利用多束垂直单色光照射比色杯内的有色液体,通过被测样品对光能量的吸收,由光电转换器将光信号转换成电信号,再有放大、整流、转换为数字信号,并经过计算机的数据处理、运算、分析、打印、存储等操作。
生化分析仪的种类有很多。
❶  [按照结构分可以分为流动、分立、离心式。
按照自动化程度可分为半自动和全自动,按照测定项目的不同可以分为单通道和多通道。
按照仪器的复杂程度可以分为小型、中型、大型仪器。
全自动生化分析仪是把半自动生化分析仪中的取样、加试剂、混合、保温、检测、结果计算和显示清洗等步骤完全自动化。要求全自动生化分析仪 自动化程度高、误差小、重复性好、功能齐全、测试项目多、速度快。
其中,电子控制系统是仪器得以自动化的实现保证,完成了整个仪器的实时性、自动化、通讯打印等操作,在生化分析仪中占有重要的地位。

由于生化分析仪在朝着体积小的方向发展,同时也使分析仪的电子系统简约、智能化发展,采用ARM处理器代替微控制器与机的结构发展成为了主流趋势。

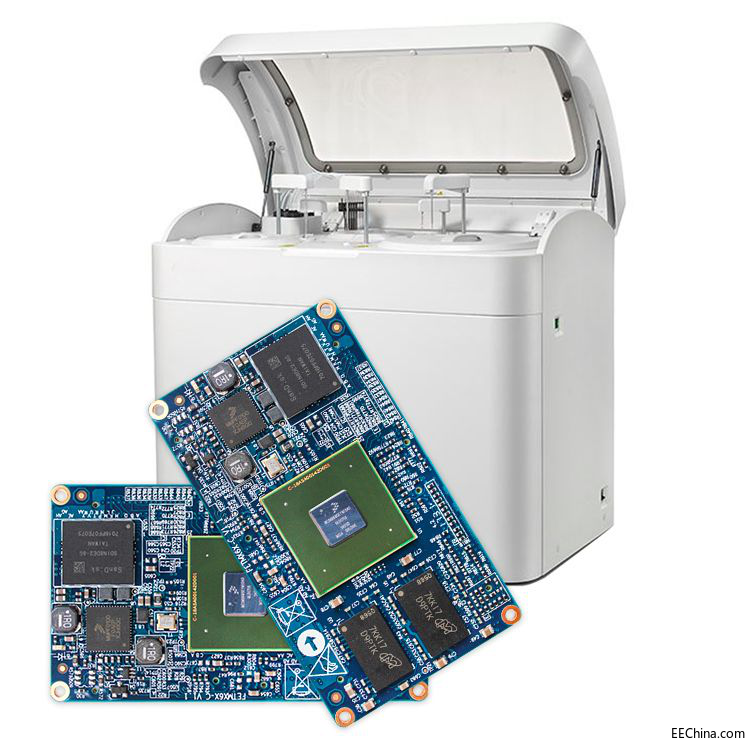

本文介绍方案采用NXP高性能、多核处理器i.MX6Q/DL处理器设计开发,不仅降低了设备成本,减小了设备体积,更是在接口扩展与显示方面增加了冗余性。

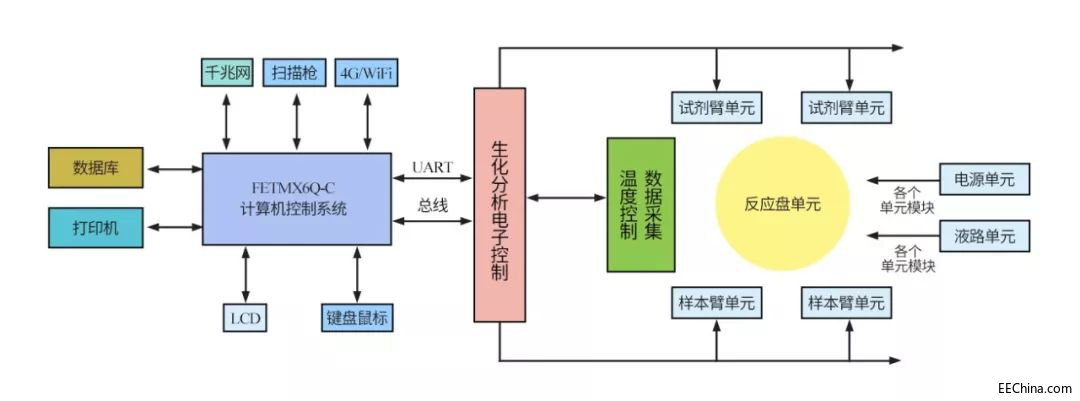

方案拓扑图
■ 医疗产品的认证与临床测试会占据很长的时间周期,再加之一年左右的开发周期,所以选择处理器的生命周期长短是重中之重。FETMX6Q-C处理器拥有10年以上生命周期,可以让客户不再为芯片停产而担心。
■一个功能接口齐全的产品可以省去各种接口验证的烦恼,FETMX6Q-C支持多种多媒体与串并总线接口,满足各种类型的产品应用。
■良好人机交互体验是设备服务的的基本要求,FETMX6Q-C支持Linux4.1.15+QT5.6Android4.4.2Android6.0Linux3.0.35+QT4.8.5,方便不同需求的工程师的不同应用。
■ 全自动生化分析仪对测试素的的要求从200/H已经达到1600/H,意味着数据传输与处理的速度要有很大程度的提升。FETMX6Q-C处理器支持32位数据总线、27位地址总线,数据并行处理速度可达。
■全自动生化分析仪要求测试项目多,也就意味着通道多,通道多意味着测试时间要求更快。i.MX 6Quad采用的是40nm工艺,四核ARM Cortex-A9架构,单个核心主频均可达1.2GHz,拥有1MB 二级缓存,满足各种智能加速技术。
■医疗检测器械上市前需要通过严格的电磁兼容测试,静电、浪涌、电磁干扰的测试结果将直接影响检测结果的准确性。FETMX6Q-C核心板通过认证,且核心板采用沉金层工艺,保证最佳的电气特性。
