由于HDMI (High Definition Media Interface/高清多媒体接口)可以同时传输视频和音频数据、连接简单、兼容性好等特点,被广泛的应用在消费电子产品上(例如电视、机顶盒、投影仪等)。HDMI系统可以划分4个种类,Source、Sink、Cable 和Repeater,为了保证这些设备良好的兼容性,规范对电气信号做出了信号完整性的要求。
Version1.4b22.1(FRL mode)
Date releaseMay-09Sep-13Nov-17
Max Resolution4K@30Hz4K@60Hz8K@60Hz, 4K@120Hz
Max Clock rate (MHz)340148.5Embedded
Clock/Data ratio1:101:40NA
Max Data rate /channel (Gbps)3.4612
Max Total throughput (Gbps)10.21848
YCbCr 4:2:0 SupportNoYesYes

目前市面上HDMI主流标准是1.4b和2.0,对应支持的最大分辨率/刷新率分别是4K@30Hz和4K@60Hz。随着对更高分辨率和刷新率需求的增加,HDMI协会于2017年11月推出了HDMI2.1版本,增加了FRL(Fixed Rate Link)模式,支持8K@60Hz和4K@120Hz。

FRL模式

FRL具体的变化:1)HDMI接口的独立时钟信号改为嵌入在数据中,在接收端使用时钟恢复单元恢复出时钟; 2)用于传递音视频数据的通道最多为4个,每个通道最高支持12Gpbs的速率;3)编码方式从8b/10b 变为16b/18b,编码效率更高。接口物理形式没有变化, 原来的TMDS Clock channel重定义为FRL  lane3; TMDS Data 0/1/2 分别对应FRL lane 0/1/2,如下图所示。


FRL模式,只有3 lanes 和4 lanes 工作模式, 3 lanes 工作模式下, 仅仅支持3 Gbps和6Gbps 两种速率;未使用的Lane3, source 和sink 都需要使用差分50Ω~150Ω端接;4 lanes 工作模式下, 支持6/8/10/12 Gbps 四种速率。


HDMI2.1 Source和Sink的Link Training Procedure
Source首先要读取Sink的 EDID(EDID是I2C 地址为0xA0/0xA1,长度为256字节的存储空间,包含 Sink所支持的分辨率和最高速率等信息),输出sink所支持的分辨率/速率。Source不能输出Sink EDID 未支持的分辨率/速率。支持HDMI2.1 的Sink,一定要在EDID 的 HF-VSDB 对应字节把 SCDC_Present 设置为1, Max_FRL_Rate 设置范围是1到6,数字0代表不支持FRL 模式,其他值为保留值。在SCDC中把Sink version 设置为1。


Max_FRL_Rate 值具体含义如下,数字1 代表仅仅支持3 lanes 模式下的3Gbps 速率,其他速率和lane 配置不支持;数字3 代表支持3 lanes 模式下的3Gbps和6Gbps 速率;4 lanes 模式下仅仅支持6Gbps速率,其他速率不支持。其他数字的含义类推。
SCDC 是I2C地址为 0xA8/A9的存储空间, 用于Source和Sink沟通交换状态和控制信息, 部分字节Source和Sink都可以读写。 与EDID不同, EDID对source是只读的。HDMI2.1 Source和Sink沟通过程中,会使用到Sink version,Update Flags,Sink Configuration,Status Flags等信息。

支持FRL 模式的Source和Sink首次建立连接,需要进行 Link Training,更新FRL rate 也需要进行Link Training。


首次Training会依次经历4个 link training  state:

LT StateSource BehaviorSink Behavior
LTS:1读取解析EDID后,判断Sink 是否支持FRL mode,  满足以下3个条件为支持提供EDID和设置SCDC
Read EDIDFRL_Max_Rate  >0
 SCDC_present =1
 Sink Version !=0
LTS:2 Source  反复查询,直到SCDC FLT_Ready 为1Sink准备好link training时,把SCDC  FLT_Ready设置为1
Prepare for FRL设置FRL_Rate和FFE level
LTS:3 根据Ln(x)_LTP_req寄存器值,发出相应pattern设置FRL_Start=0
Training in progressLn(x)_LTP_req=0  进入下个LTS:P 状态通过Ln(x)_LTP_req寄存器,为每个lane请求pattern
LTS:P开始FRL 传输检测到FRL 传输后,设置FRL_Start=1, 准备接收音视频
FRL training passed查询FRL_Start=1才开始音视频传输


Source TX 测试都是在LTS:3 状态下完成, 测试设备把SCDC FLT_no_timeout设置为1, 这样source超过LT Tflt =200ms时,才不会退出FRL LT 状态。 测试项目需要pattern 和FFE level 也是在这个状态下请求和发出的。

当Link 更新 FRL rate 时, 会使用到状态LTS:4 Update FRL_Rate;当Link training 失败或者超时, 会进入状态LTS:L Legacy TMDS。Source 和Sink工作在TMDS 模式,也就是HDMI1.4b/2.0 模式。Link training 状态转换也可以参考下图。


HDMI2.1 FRL测试项目要求及方案配置


项目HDMI1.4b/2.0HDMI2.1
Pattern没有pattern要求,需要相应pattern,
输出相应分辨率即可共定义了8种Link Training Pattern,  依次简写为LTP1~LTP8。其中LTP5只在FRL Lane0上传输,LTP6/7/8 依次对应到FRL Lane1/2/3。
串扰NA计算眼图时,需要考虑其他lane引入的串扰
Data Rate
1.4b测试的速率与分辨率对应,    常测的有0.27/742.5/1.485/2.97 Gbps
2.0   测试的速率与分辨率对应,     常测的有3.71/4.45/5.94Gbps
2.1   测试信号速率与分辨率无法,是固定速率3/6/8/10/12Gbps
以眼图为例:
1.4b要求测试所有速率下的眼图。
2.0和2.1  只要求测试最大速率和最小速率的眼图。


Equipment/AccessoriesDetailsQuantity
ScopeDPO 70000 SX  Oscilloscopes with BW ≥ 23GHz 1 or 2
ProbeP76/77XX  Tri-mode probe
4
or SMA matched pair cables
FixtureHDMIA2.1-TPA-P
1
ControllerEDID/SCDC  controller
1
Software OptionsOpt DJA, Opt  DJAN, Opt SDLA, and Opt HDMI21_TX1 each
UltraSync cableRequired only for  stacked SX configuration1 (Optional)


由于FRL 模式最高支持12Gbps速率, 要求示波器带宽不低于23G。有两种配置方式适用不同客户需求;另外需要HDMI2.1的治具,EDID/SCDC controller也需要支持HDMI2.1 以实现自动化的测试。

配置一:使用SMA cable 方法

两台DPO 70000 SX示波器,使用UltraSync cable同步,可以把所有通道的skew调整到1ps内,确保所有单端信号采集的同步性。治具到示波器的连接使用SMA cable,支持同时采集4个lane FRL信号, 测试过程不需要更改硬件连接, 信号路径没有衰减,测试速度快。


配置二:使用Tri-mode探棒P76/77xx

P76/77xx 探棒搭配SMA转换头可以实现与治具的连接。

image007.png image008.jpg

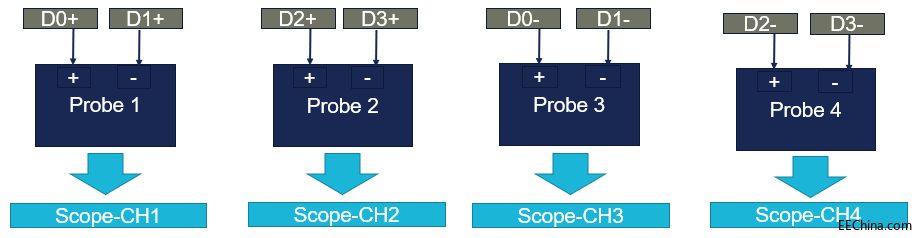

利用Tri-mode探棒的特性,示波器自动控制探棒工作在单端模式A-GND和B-GND,分多次完成对4 lane FRL信号的采集。 测试过程也不需要更改硬件连接。连接示意图如下,示波器会对探棒进行自动去嵌,消除探棒对信号的影响。


Tekexpress FRL 设置

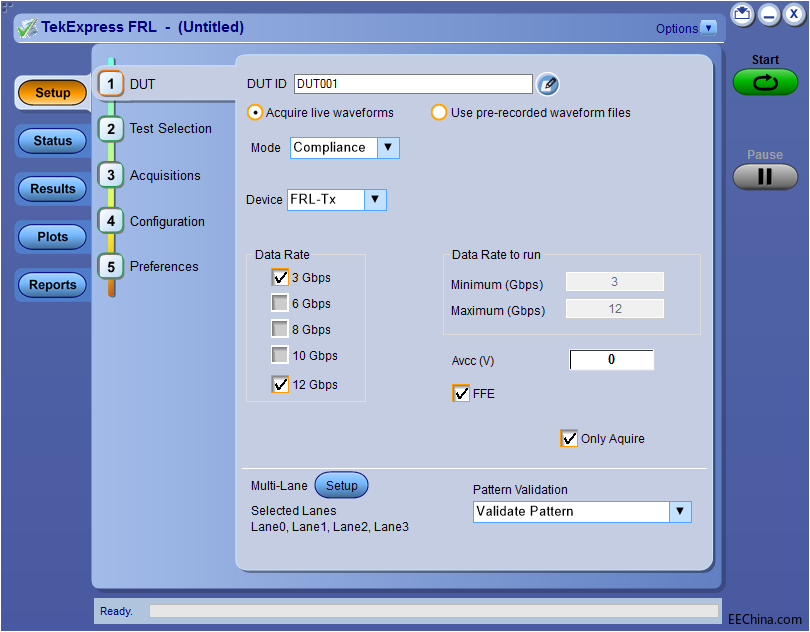

FRL模式测试软件为Tekexpress FRL,软件界面如下。根据待测产品的技术规格,选择支持的最低速率和最高速率。在Multi-lane setup中选择需要测试lane。Test Selection界面选择相应测试项目,测试项目不再区分单端和差分,因为测试方案可以自动实现所有单端信号的采集和差分信号的运算。无论采用哪种配置,通过泰克自动化测试方案,可以快速的完成对FRL信号的验证。

image010.png image011.png

想要了解更多详情敬请点击:https://www.tek.com.cn/technology/hdmi-dvi
