单节锂电池2x10W_双节锂电池2x20W动态升压双声道音频功放组合方案
发布时间：2019-8-20 08:42
发布者：eechina
|
内置电池便携式音箱续航时间是重要的考量指标。而现在输出功率越做越大，因为功率是保证音质效果的重要前提。功率做大，音频功放供电电压就要越高，单节锂电池3.7V，双节锂电池7.4V直供输出功率有限，所以要提升输出功率有效的方法就是电池升压后再给功放供电。由于升压转换效率的存在又影响电池的续航时间。 有效提升机器续航时间办法有：1.用同步升压，同步升压可以规避非同步升压整流二极管固有压降大而损耗大的相对劣势，整体提升效率。2.动态升压搭配音频功放，对于DC-DC升压模块，输出越高，效率越低。搭配音频功放应用时，音乐有高有低，时高时低，并且不同的应用场景，不同的时间段，播放音量设置也不一样。升压模块根据音乐大小动态调整升压值可以有效提高效率。 深圳市永阜康科技有限公司总结市场典型应用，推出两个组合HT71678+HT876以及HT71678+CS8676。HT71678+HT876针对3.7V单节锂电池做2x10w输出功率；HT71678+CS8676针对7.4V双节锂电池做2x20W输出功率；HT71678专门针对音响而开发的同步架构内置音频检测动态升压芯片。实际续航时间最大可提升30%以上。广泛应用于蓝牙音响，广场舞音响。 HT71678输入电压从2.7V到13V，输出电压范围从4.5V到13V，通过外围设置工作于多种动态升压模式。针对3.7V单节锂电选择5V、7V、9V动态升压工作模式。HT876工作电压从2.5V-9.8V，适合做2x10W输出；针对7.4V双节锂电选择9V、10V、11.3V、12.8V动态升压工作模式。CS8676工作电压从5V-18V。适合做2x20W输出。 单节锂电池动态升压如下图：
双节锂电池动态升压如下图：
一. HT71678应用信息 1. HT71678脚位图

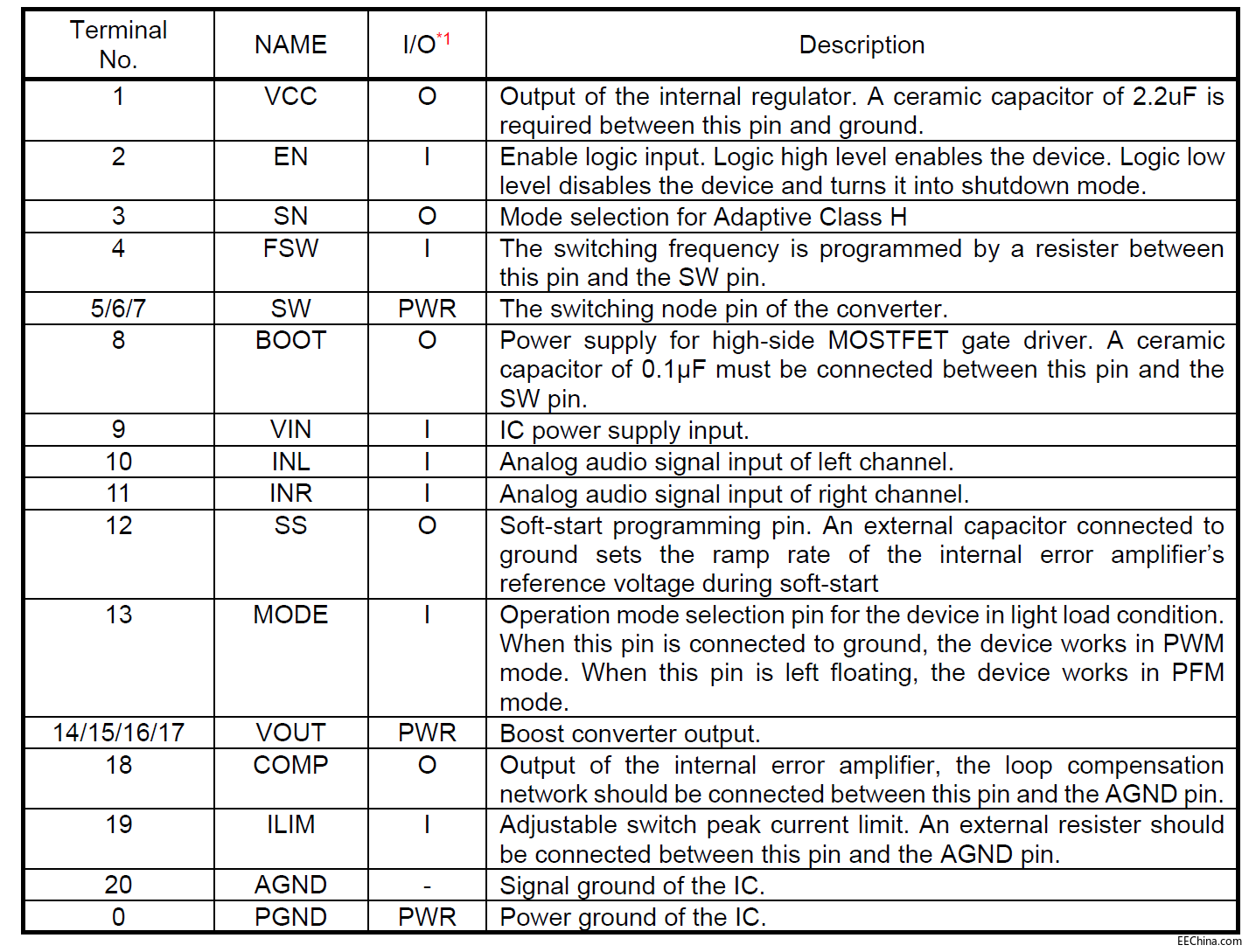

2. HT71678管脚说明
二. HT71678+HT876应用特性 1. HT71678+HT876 DEMO板应用原理图

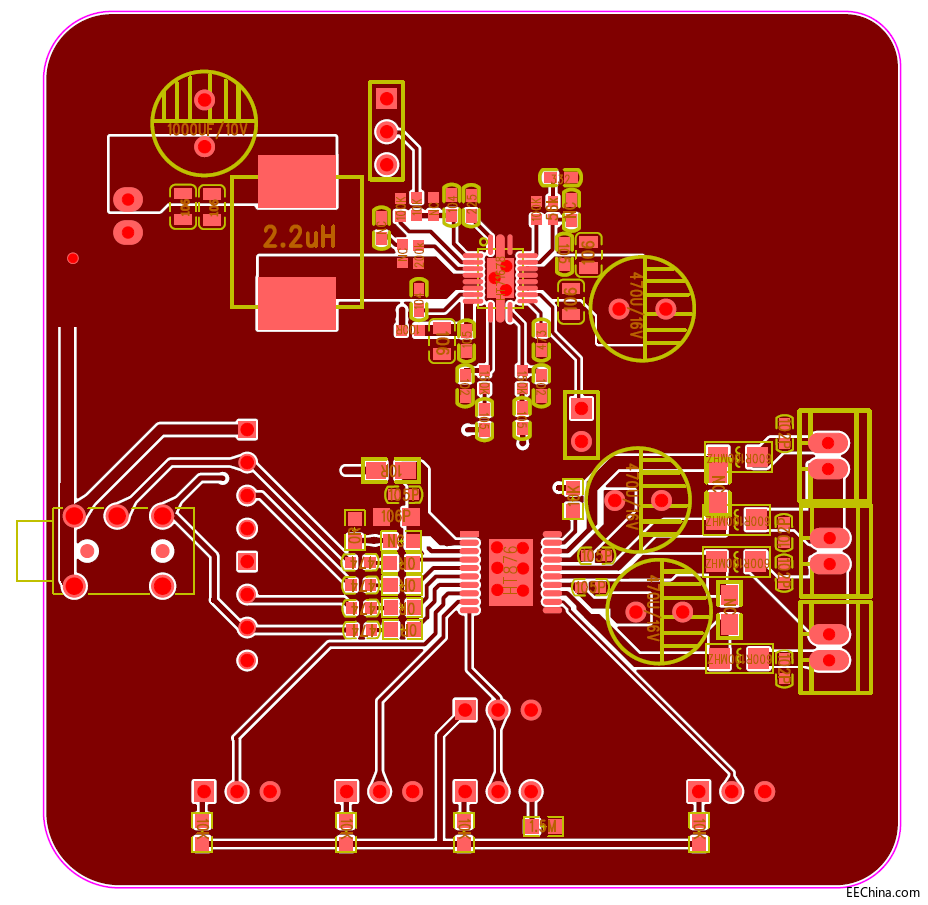

2. HT71678+HT876 DEMO板PCB顶层设计图
3. HT71678+HT876 DEMO板PCB底层设计图

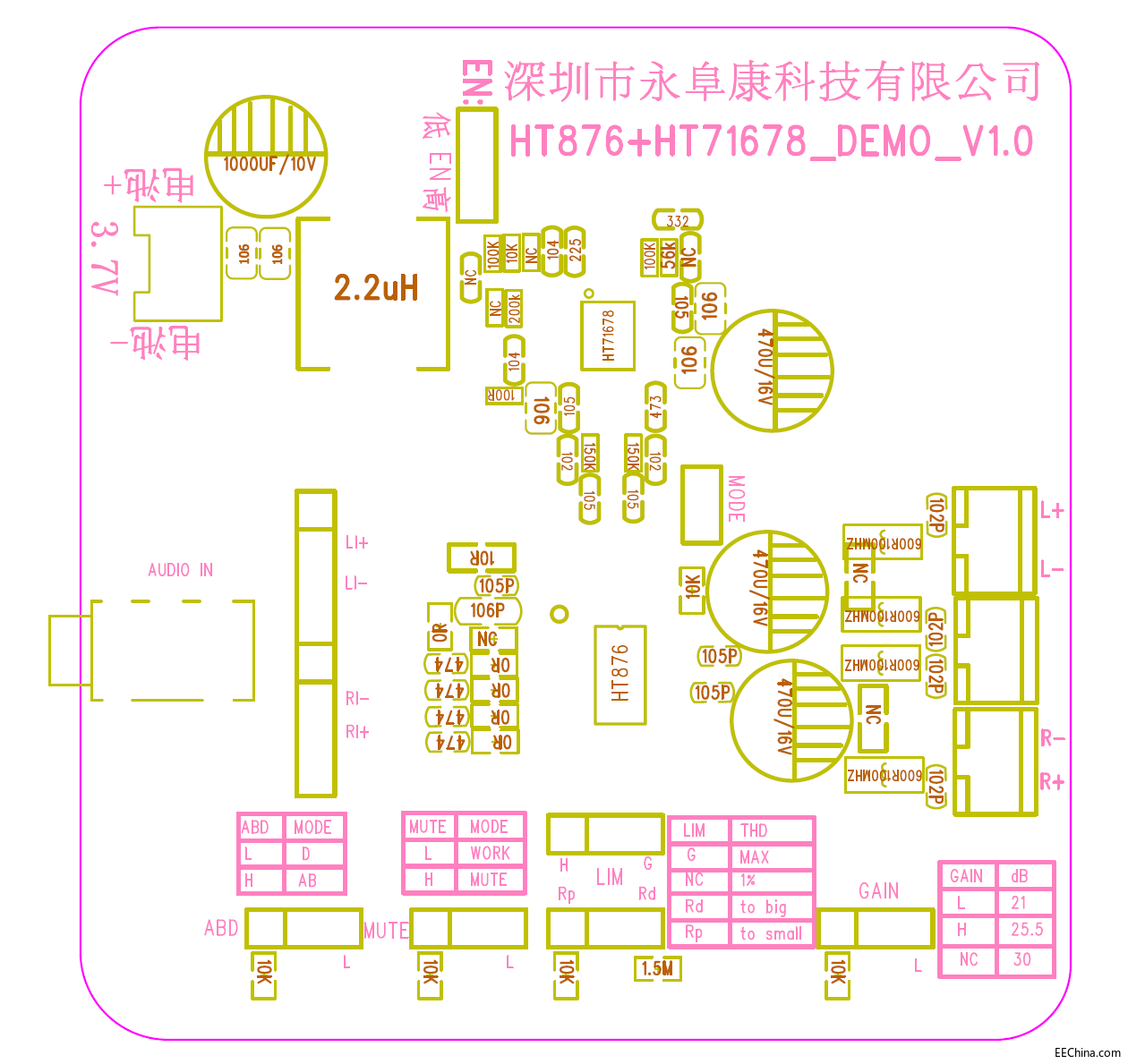

4. HT71678+HT876 DEMO板贴片图
5. HT71678+HT876 DEMO板物料清单

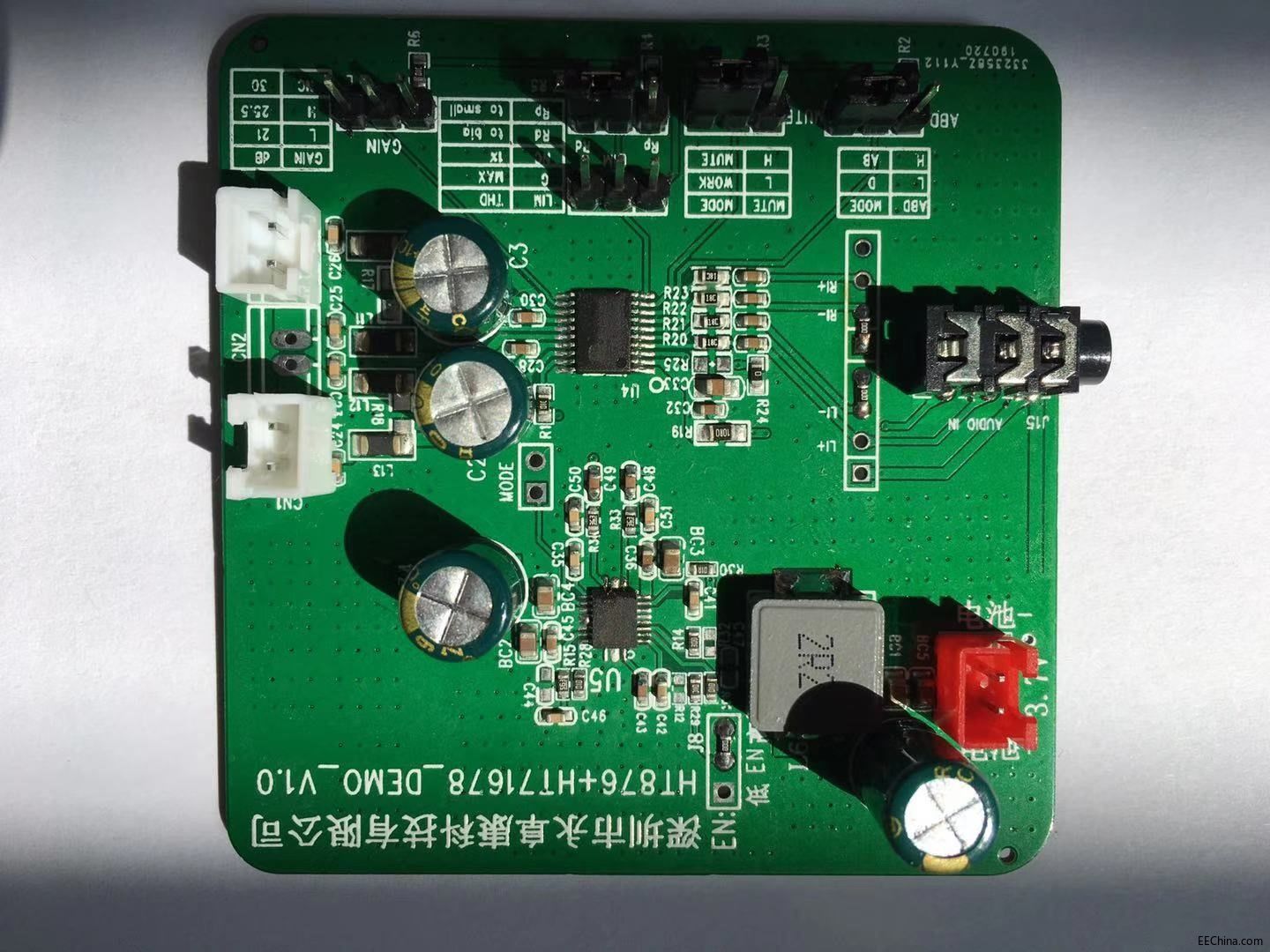

6. HT71678+HT876 DEMO板实物图
三. HT71678+ CS8676应用特性 1. HT71678+CS8676 DEMO板应用原理图
2. HT71678+CS8676 DEMO板顶层设计图
3. HT71678+CS8676 DEMO板底层设计图
4. HT71678+CS8676 DEMO板贴片图

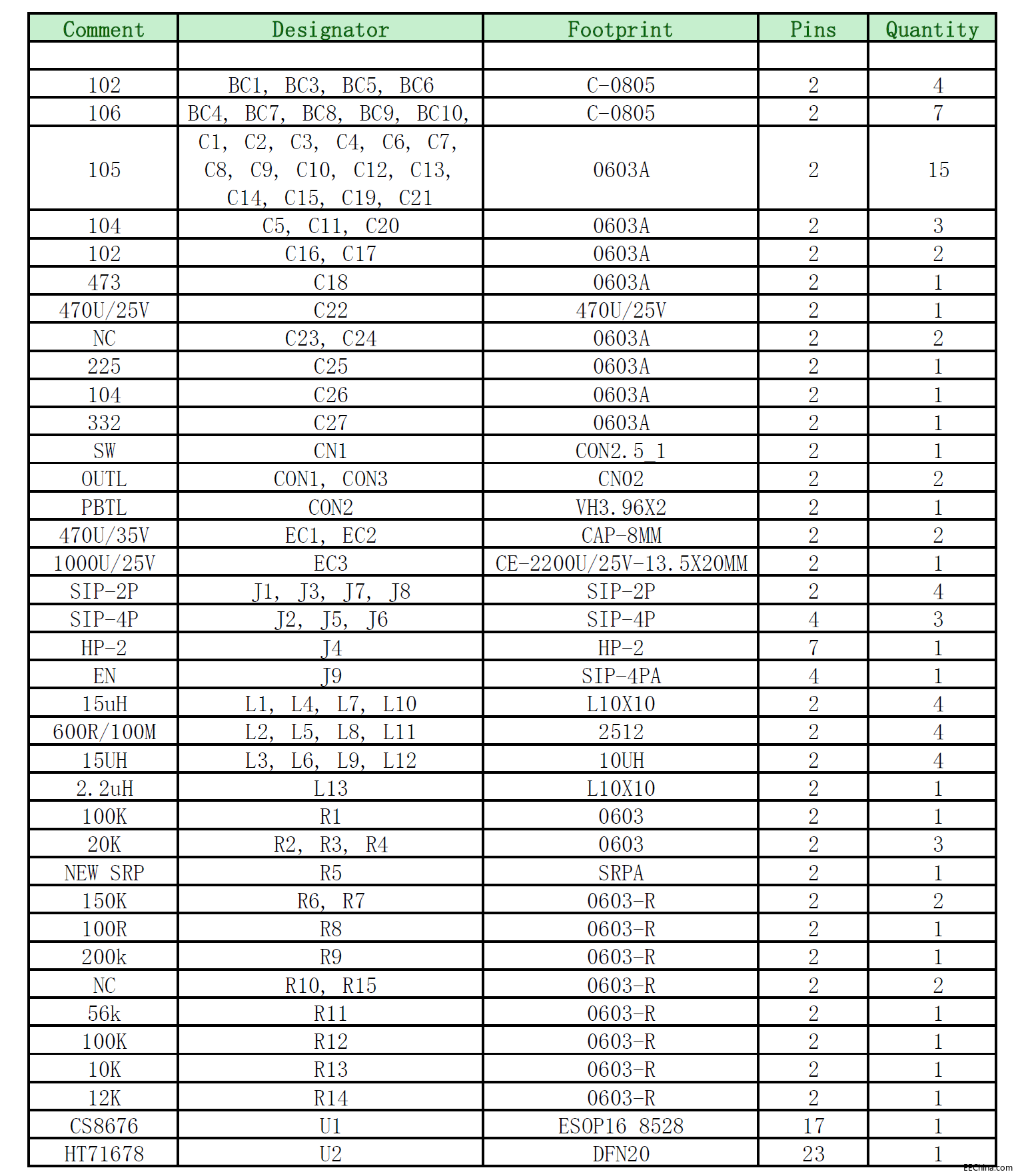

5. HT71678+CS8676 DEMO板物料清单
6. HT71678+CS8676 DEMO板实物图
|
