三相线半控桥控制板KJZ3电原理图
发布时间：2011-3-3 09:35
发布者：电路图分享
|

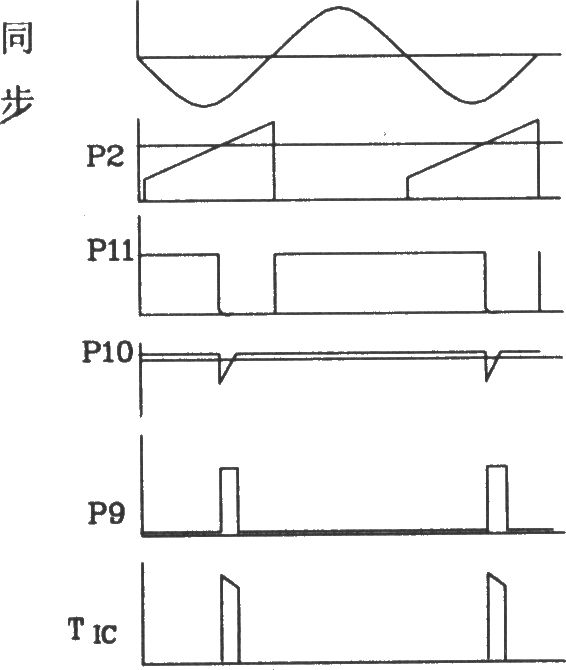

KJZ3可控硅三相半桥控制板用于可控硅三相桥式半控变流器的触发。该板可将控制电 压幅度转换为相应导通角的功率足够大的触发脉冲，每相输出脉冲能可靠地驱动一支大功率可控硅元件。该板有下特点： a．带有整流稳压器件，使用时仅需一个输出双l8V的变压器就可以工作。±15V及 24V直流电压除供板子使用外，也可供外部器件使用。 b．同步方式简单，且加有滤波环节。 c．采用14脚的专用电路KJ001三块，控制板体积小、调整维修方便。 d．与调节器匹配容易。 电参数： 移相控制电压：0-8v(根据要求可变)。 移相范围：≥170°。 交流同步电压：10V(有效值)。 输出级允许负载电流：300mA。 脉冲前沿≤1μs。 电源电压：直流 (15V-5V)％。 电源电流： 15V电流≤85mA，-15V电流≤85mA。 允许使用环境温度：-10～ 70℃。 ⅪZ3板原理图如图所示。  KJZ3板电原理图  KJZ3各点波形图 |
