能够拆解和折叠的无人机,你见过吗?

[复制链接]
发表于 2019-8-16 10:09:19 | 显示全部楼层 |阅读模式

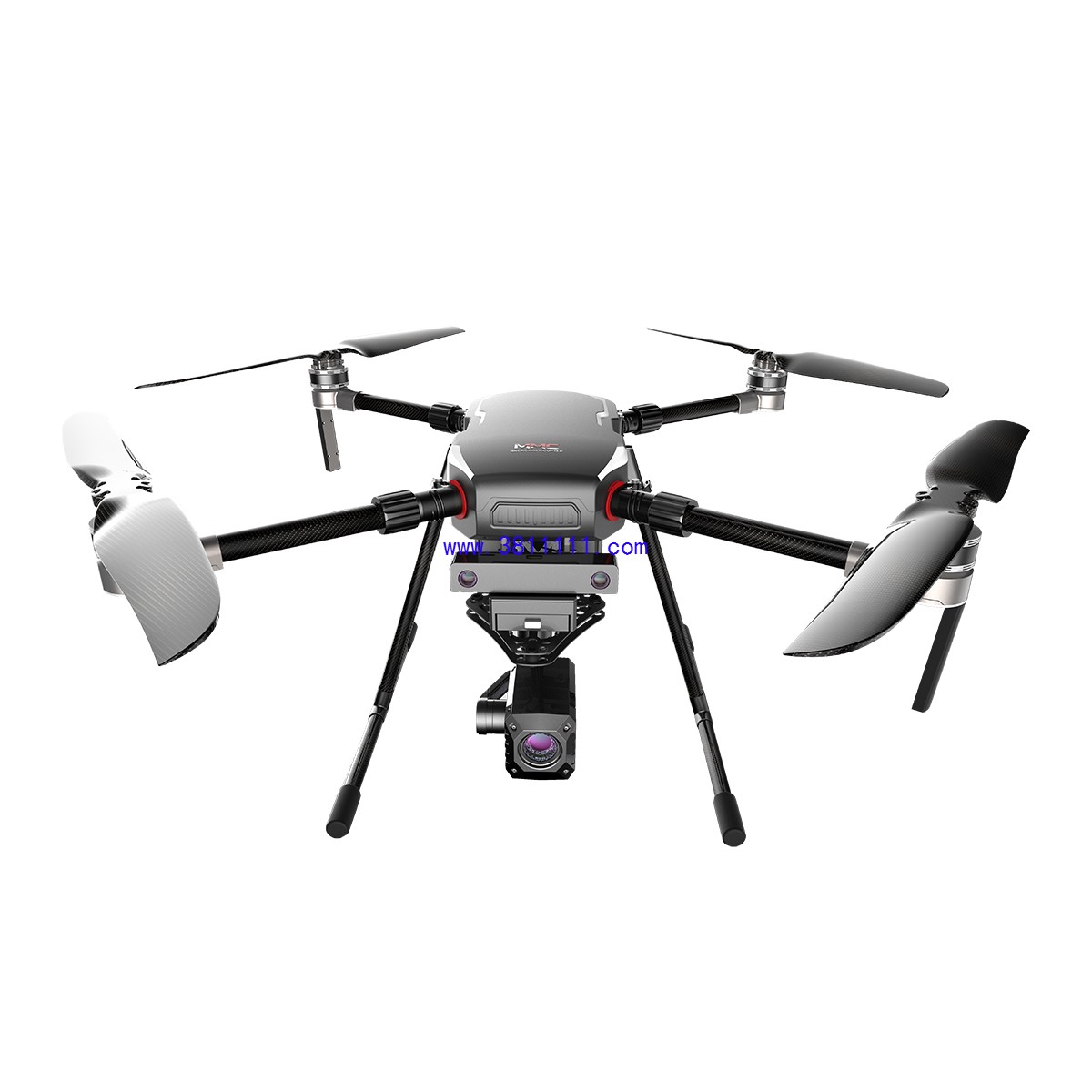

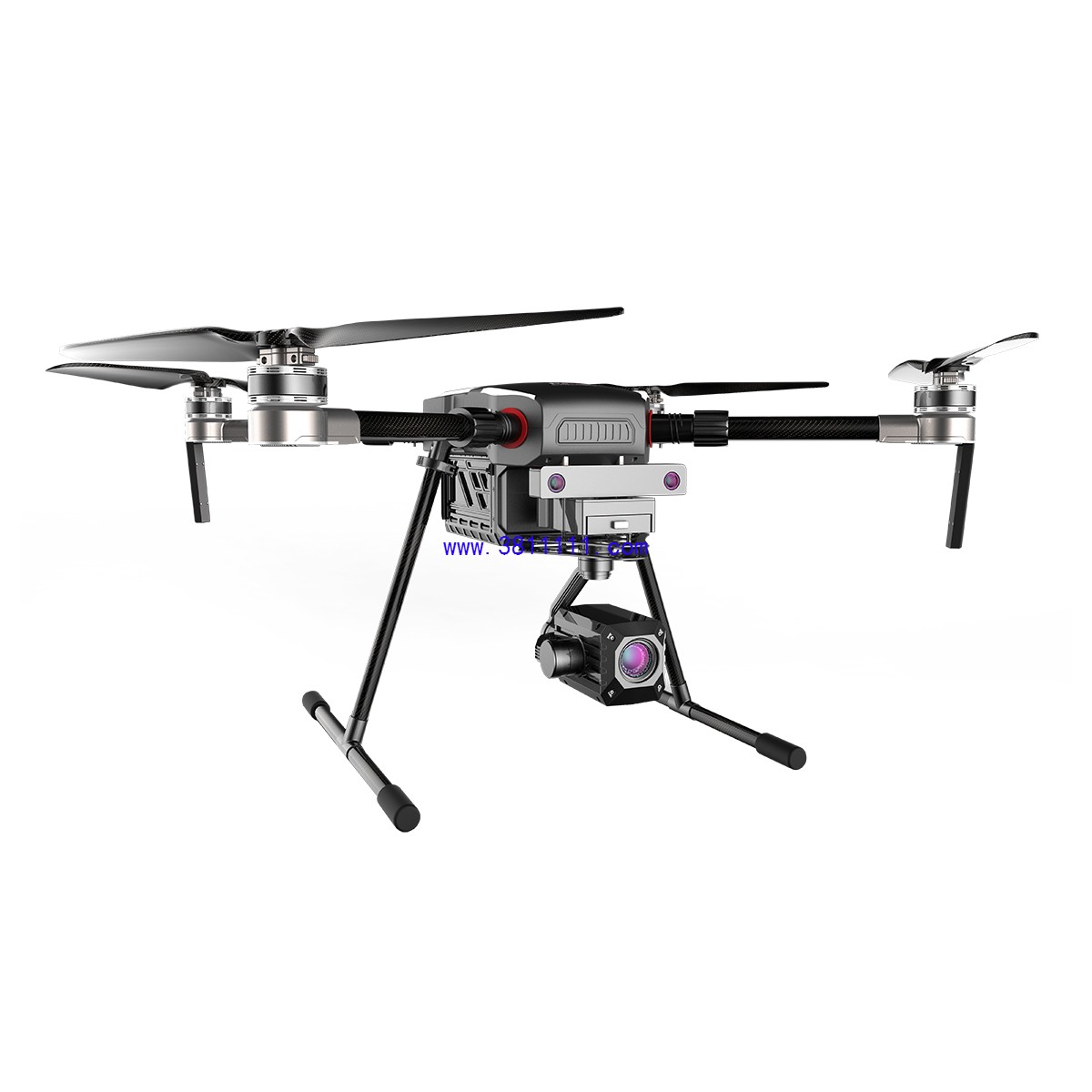

下面这款小旋风系列无人机是MMC主打产品之一!它具有轻小便于携带的特点,能够快速拆解和折叠。

应行业应用市场小型化(单兵作业)、智能化、模块化无人机的需求MMC新开发了一款小型四旋翼无人机—小旋风(X85),设计上集成了多项目前公司的新技术,增加了多处前瞻性的功能模块,如双目避障、图像跟踪、RTK高精度定位、双GPS天线测向、定高雷达、智能电池等。

二、特点介绍
1、快拆及折叠结构设计(方便安装及携带)

     (1)快拆桨叶;

      (2)便携式快拆脚架;

      (3)MMC标准快拆接口;

      (4)可折叠式机臂;

      (5)快拆式智能电池;

      (6)可折叠天线;

2、智能电池

       (1)快速安装及拆卸;

       (2)实时电压电流,电量监视;

       (3)电池充放电使用次数统计;

       (4)过压、过流、过热保护功能(飞行中该功能关闭);

       (5)电芯电压自平衡功能,有效防止单节电节电芯过放;

       (6)飞行中实时计算剩余续航时间,有效保障飞行安全;


(7)配套智能电池充电管家,一次性可充4个电池;


3、双目避障

    (1)识别距离0.2m-12m;

     (2)精度:可在12m远处,看清Փ0.5m的目标;

     (3)视角范围:水平120°,垂直60°;

4、定高雷达

         内置向下辅助定高雷达模块,有效探测距离0.5-70m,可升级地表跟随功能;

5、任务载荷

支持MMC可见光类(金眼彪Z40)挂载,

红外热成像类——金眼彪TD/TH

双光类——金眼彪ZT40

6、便携式一体控

(1)7寸高亮液晶屏;

(2)2.4/5.8GHz通用频段

(3)5km传输距离

(4)超低图像延时(200~250ms)

(5)自动调频技术,有效防止同频干扰


 楼主| 发表于 2019-8-19 11:13:15 | 显示全部楼层
轴数                4轴
轴距                850mm
展开尺寸                1.1*0.9*0.5(m)
折叠后尺寸                0.8*0.36*0.26(m)        单人背包
空机重量                4.5kg(不含电池)
最大载荷                2.5kg
飞行时间                52min        空载
负载时间                41min        载荷金眼彪Z40
机臂        快速折叠功能
脚架        快速拆卸功能
电池        智能电池,快速更换        单块,6S,高压电池22600mAh
桨        有快拆功能        22寸        可调
马达        防水,散热好        5系电机KV240
 楼主| 发表于 2019-8-19 11:13:55 | 显示全部楼层
鲁班七号 发表于 2019-8-19 11:13
轴数                4轴
轴距                850mm
展开尺寸                1.1*0.9*0.5(m)

电调        防水,散热好,防堵转        40A        特殊气候可用50A
定位        RTK高精度定位        静态定位精度±1cm        抗干扰强
飞控        两冗余度设计
机身结构        复合材料
工作环境        耐高低温        -20°~ 80°
防护        防雨,防尘,抗风        IP43,抗风12m/s
避障        双目识别        0.2-12m
定高        雷达定高        定高0.5-70m
云台        兼容MMC标准化接口的云台        上视45°,下视90°
手持地面站        地图与图像自由切换,航线规划,指点跟踪等
 楼主| 发表于 2019-8-22 16:12:37 | 显示全部楼层
鲁班七号 发表于 2019-8-19 11:13
电调        防水,散热好,防堵转        40A        特殊气候可用50A
定位        RTK高精度定位        静态定位精度±1cm        抗干扰强
飞控 ...

(1)快拆桨叶;
(2)便携式快拆脚架;
(3)MMC标准快拆接口;
(4)可折叠式机臂;
(5)快拆式智能电池;
(6)可折叠天线;
 楼主| 发表于 2019-8-26 14:23:10 | 显示全部楼层
智能电池
(1)快速安装及拆卸;
(2)实时电压,电流,电量监视;
(3)电池充放电使用次数统计;
(4)过压、过流、过热保护功能(飞行中该功能关闭);
(5)电芯电压自平衡功能,有效防止单节电节电芯过放;
(6)飞行中实时计算剩余续航时间,有效保障飞行安全;
(7)配套智能电池充电管家,一次性可充4个电池;

 楼主| 发表于 2019-8-28 10:28:58 | 显示全部楼层
鲁班七号 发表于 2019-8-26 14:23
智能电池
(1)快速安装及拆卸;
(2)实时电压,电流,电量监视;

双目避障

(1)识别距离0.2m-12m;
(2)精度:可在12m远处,看清Փ0.5m的目标;
(3)视角范围:水平120°,垂直60°;

 楼主| 发表于 2019-9-3 17:22:32 | 显示全部楼层
 楼主| 发表于 2019-10-18 17:49:22 | 显示全部楼层

对无人机方面感兴趣的朋友可以加我微信MMC1550
