可控硅移相触发器KC05应用电路图

发布时间：2011-3-3 09:32 发布者：电路图分享

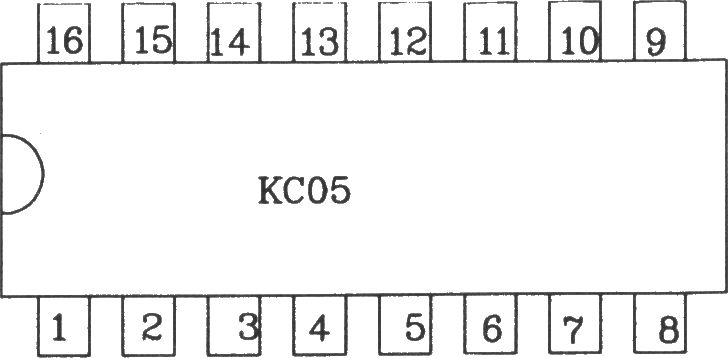

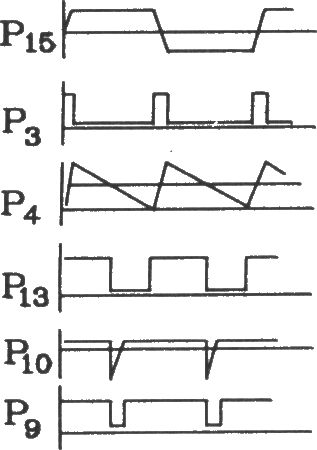

KC05适用于双向可控硅或反并联可控硅线路的交流相位控制。具有锯齿波线性好、移相范围宽、控制方式简单、易于集中控制、有交互保护、输出电流大等优点。是交流调光、调压的理想电路。同样也适用于半控或全控桥式线路的相位控制。电参数如下：电源电压：外接直流电压 15V，允许波动±5％(±10％功能正常)。电源电流：≤12mA。同步电压：≥10V。同步输入端允许最大同步电流：3mA(有效值)。移相范围：≥170°(同步电压30V，同步输入电阻10kΩ)。移相输入端偏置电流≤10μA。锯齿波幅度：≥7～8.5V。输出脉冲： a．脉冲宽度：100μs～2 ms(通过改变脉宽阻容元件达到)。 b．脉冲幅度：＞13V。 C．最大输出能力：200mA(吸收脉冲电流)。 d．输出反压：BVceo≥l8V(测试条件：Ie=100μA 允许使用环境温度：-10～70℃。
