ISO100组成的精密电桥隔离放大电路
发布时间：2011-3-2 21:05
发布者：电路图分享

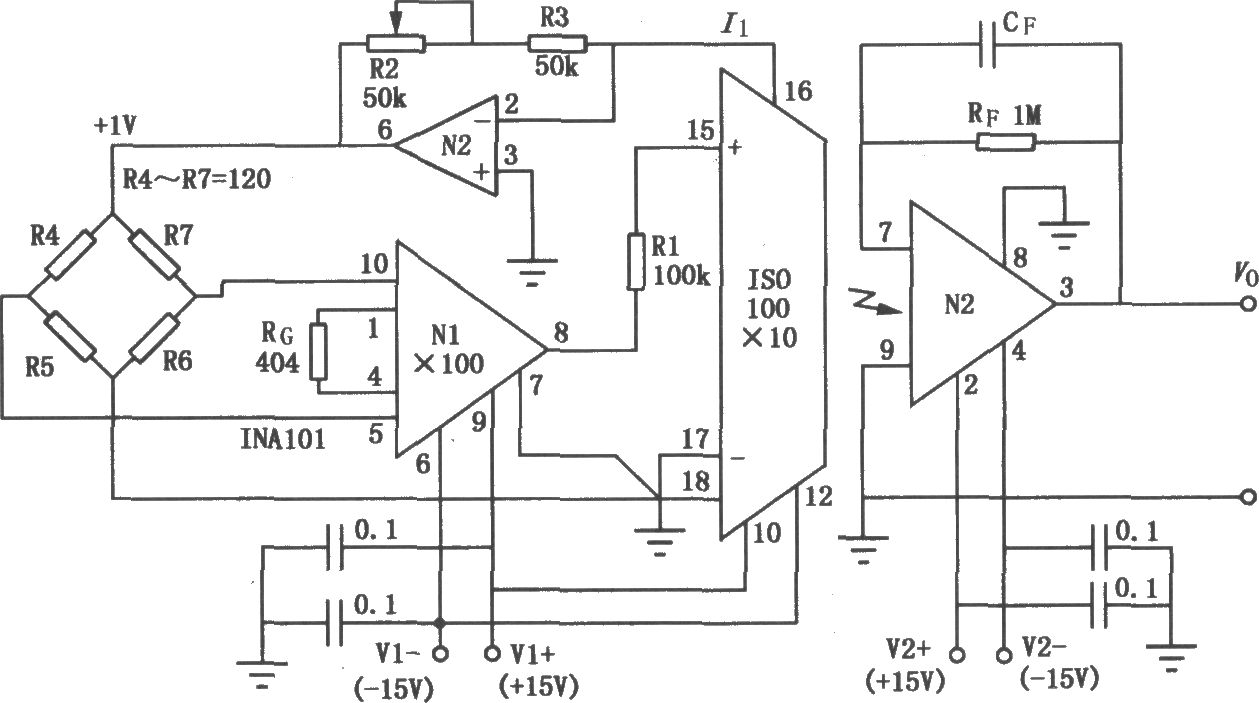

 由ISO100构成的精密电桥隔离放大电路主要用于称重、测压系统。ISO100是一种小型廉价的光隔离放大电路，其内部通过LED发光激励，光电接收管接收传输。如图是ISO100在精密电桥隔离主放大电路中的应用。电桥输出0～-l0mV的单极性信号，先经INA101高精度仪表放大器放大100倍，然后经100kΩ电阻Rl送至ISO100的单极性输入端，为保证ISO100的线性工作，仪表放大器INA101的输出必须低于-2mV的负值，由于ISO100处于单极性放大状态，故其内部的恒流源对放大信号是无用的，这里⑧脚输出接地，16脚通过精密运放OPA177组成I／U变换电路，在输出端6脚给出 1V的电压基准，为电桥供电。由于RF为lMΩ，所以ISO100的放大倍数是10，而总电路的放大倍数为1000，这种电路对称重、测压系统非常有用。 |
