运放调零电路

发布时间:2011-3-2 21:00    发布者:电路图分享
关键词: 调零 , 运放

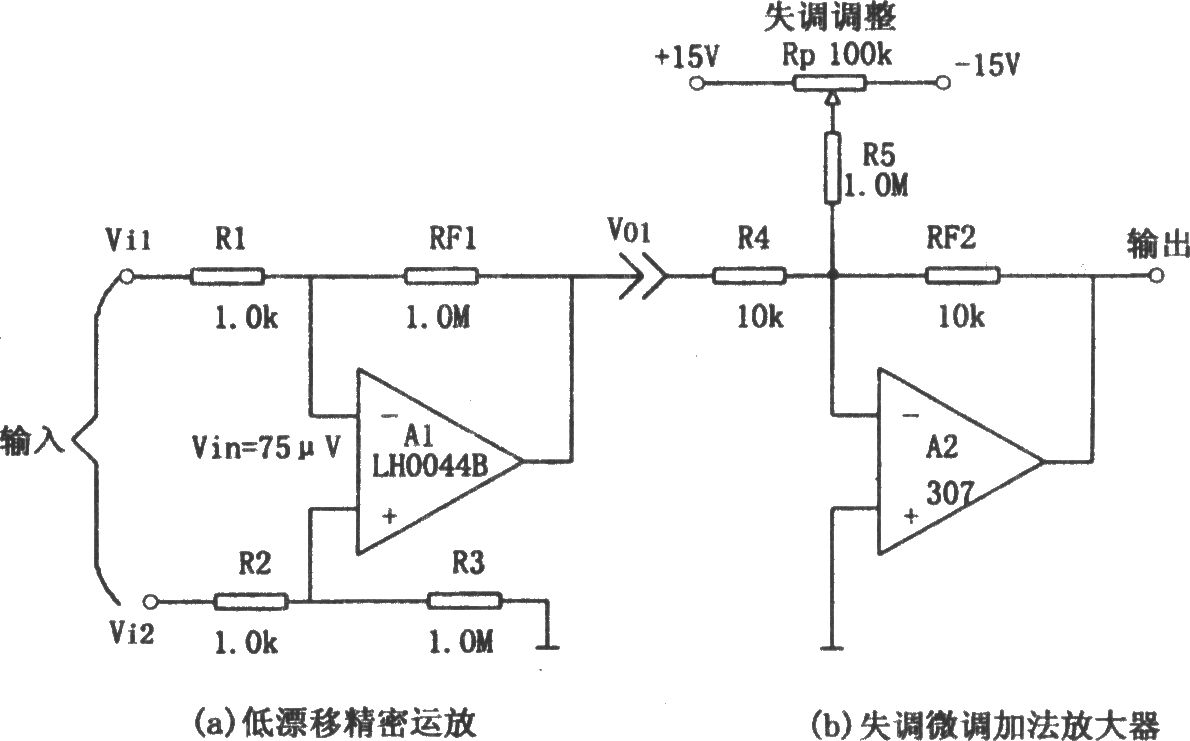

不改变精密运放漂移的失调调零电路如图(a)和(b)所示。图(a)为低漂移精密运放,图(b)为加法器失调调零电路。由图(b)可知当R4=RF2时,Av2=1即为跟随器。对于图(a),若R1=R2=1kΩ,R3=RF1=1MΩ,则Vol=R3/(R2 R3)·(1 RFl/Rl)·Vi2-RFl/Rl·Vil。显然Al的电压增益很大,因而其输出电压中将含有A1的失调电压。当把A1的输出加到A2的输入端时,在A2的输出端就包括两级(A1和A2)的失调电压成分。A2的反相输入端外接R5和电位器Rp,它们构成失调调零网络,Rp的两端分别加±l5v的电源电压,调整电位器Rp的滑动臂。可微调A2的偏置电流,故可使A2的失调输出为零,因A1的增益大,A2的Av2=-1,因而Vo中的失调电压主要决定于A1,同时,因为A2的失调电压输出较小.故A2可采用一般通用的集成运放,而A1需采用高精度的集成运放。这种调零方法具有通用意义。
