OPA660构成的并联高速电流驱动器

发布时间:2011-3-2 20:59    发布者:电路图分享
关键词: OPA660 , 高速电流

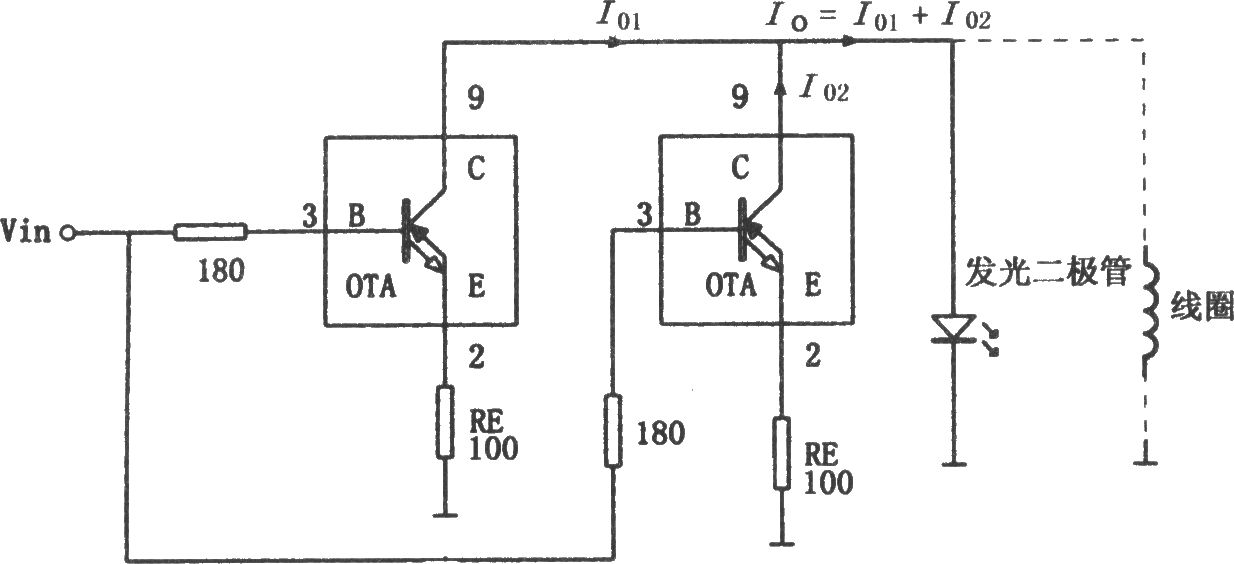

如图所示为并联高速电流驱动电路。输入信号Vin均经过180Ω电阻加到OPA660器件中等效特殊晶体管OTA的基极B(引脚3),两个集电极C(引脚8)直接相连,并与负载相连,同时向负载提供电流,因而流过负载的电流为单个OTA的二倍,因OPA660中OTA的最大输出电流为±15mA,而并联电路可提供的最大输出电流达±30mA。当需要更大的电流时,可将多个OPA660运放并联,以获得所需要的负载电流。输入端(B极)外接的180Ω电阻具有限流作用,同时可防止放大器出现自激振荡,并减小频率特性的峰化现象。接在射极的负反馈电阻RE(几十欧姆至几百欧姆)可提高放大器的线性、输入阻抗和稳定性等多项动态指标,但OTA的跨导将会有所下降,由此可知,适当改变RE的阻值可调节输出电流的大小。
