TL437x-IDK开发板硬件说明书
发布时间：2019-7-31 16:51
发布者：Tronlong818
|

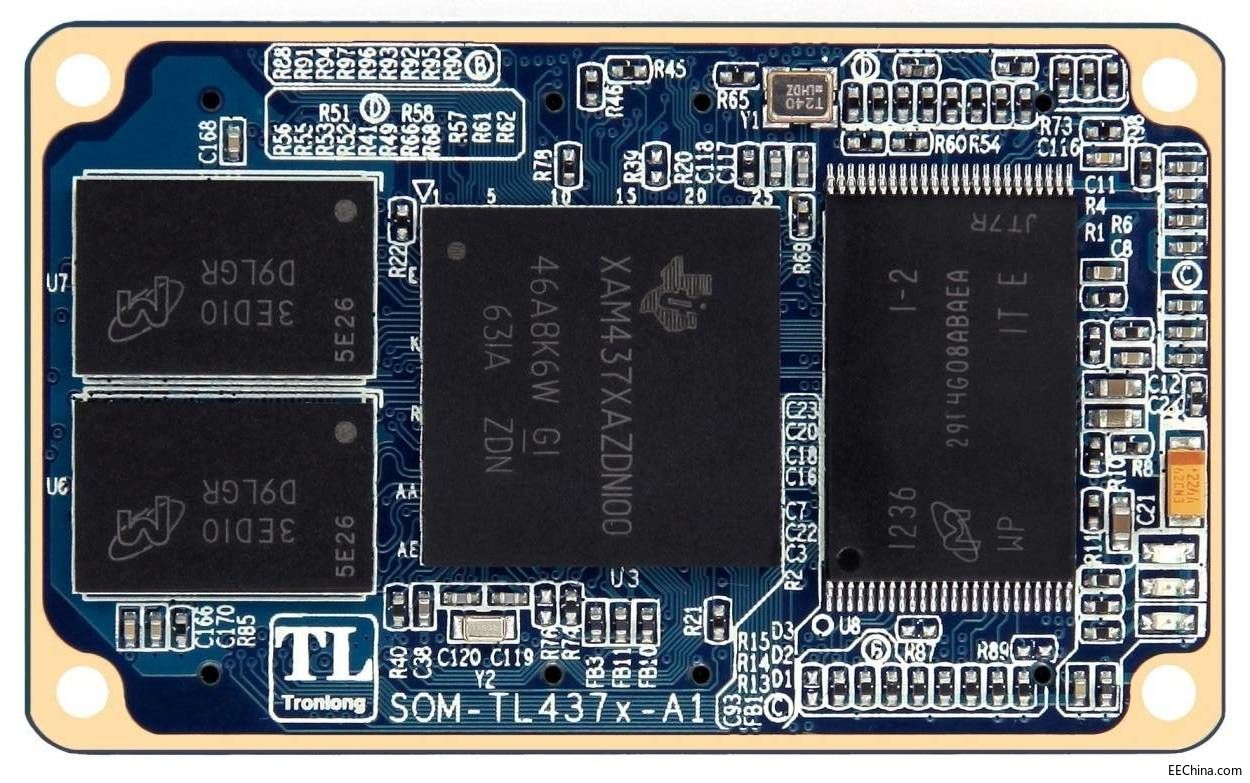

前 言 TL437x-IDK是广州创龙基于SOM-TL437x核心板研发的一款TI ARM Cortex-A9开发板，采用核心板+底板方式，尺寸为205mm*125mm，核心板采用4*60pin B2B工业级连接器，稳定、可靠、便捷，可以帮助客户快速评估核心板性能。 SOM-TL437x核心板采用高密度沉金无铅工艺8层板设计，尺寸为58mm*35mm，采用美国德州仪器最新ARM Cortex-A9 CPU AM437x，高性能与低功耗有机结合。采用耐高温、体积小、精度高的B2B连接器，引出了核心板的全部接口资源，帮助开发者快速进行二次开发。 TL437x-IDK开发板底板采用四层无铅沉金电路板设计，为了方便用户学习开发参考使用，上面引出了各种常见的接口。 TI AM437x是一款高性能嵌入式32位ARM Cortex-A9处理器。拥有多种工业接口资源，以下是AM437x CPU资源框图：
核心板上采用NAND FLASH，硬件如下图：
RAM采用DDR3L，硬件如下图：

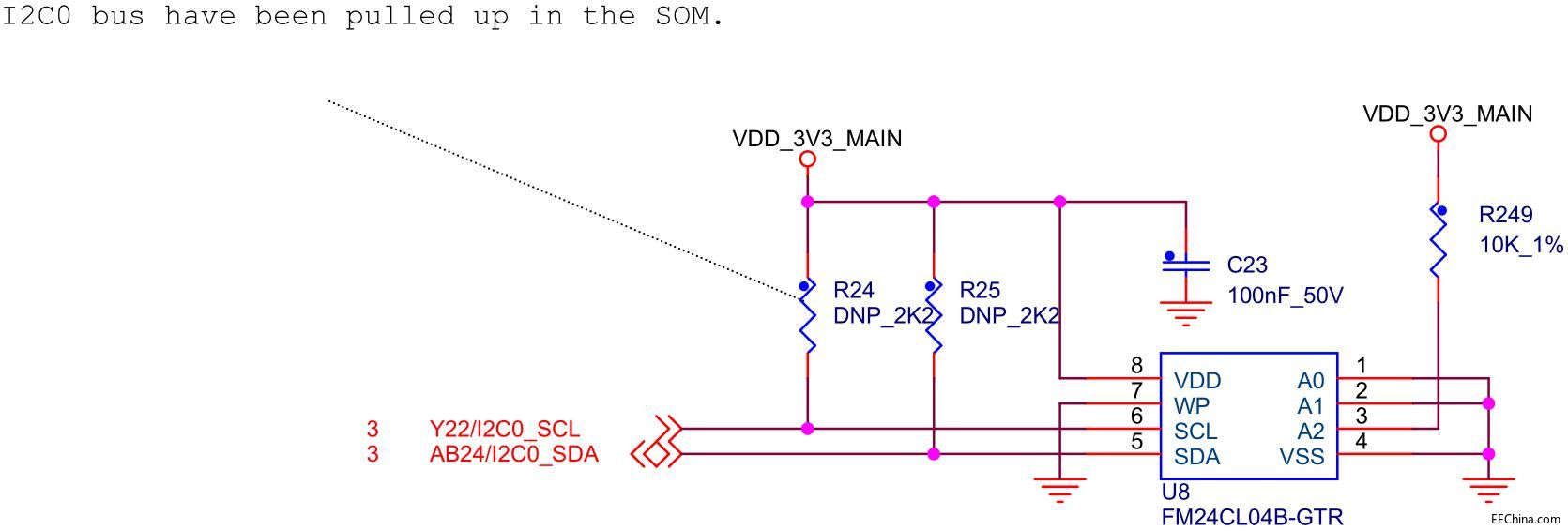

U8为FRAM铁电芯片，连接I2C0总线，地址0x54H，大小4Kbit，用于存储板卡ID或者用户配置数据，原理图如下图所示：
