有负载驱动能力的乘法器(MPY600)
发布时间：2011-3-2 20:53
发布者：
电路图分享

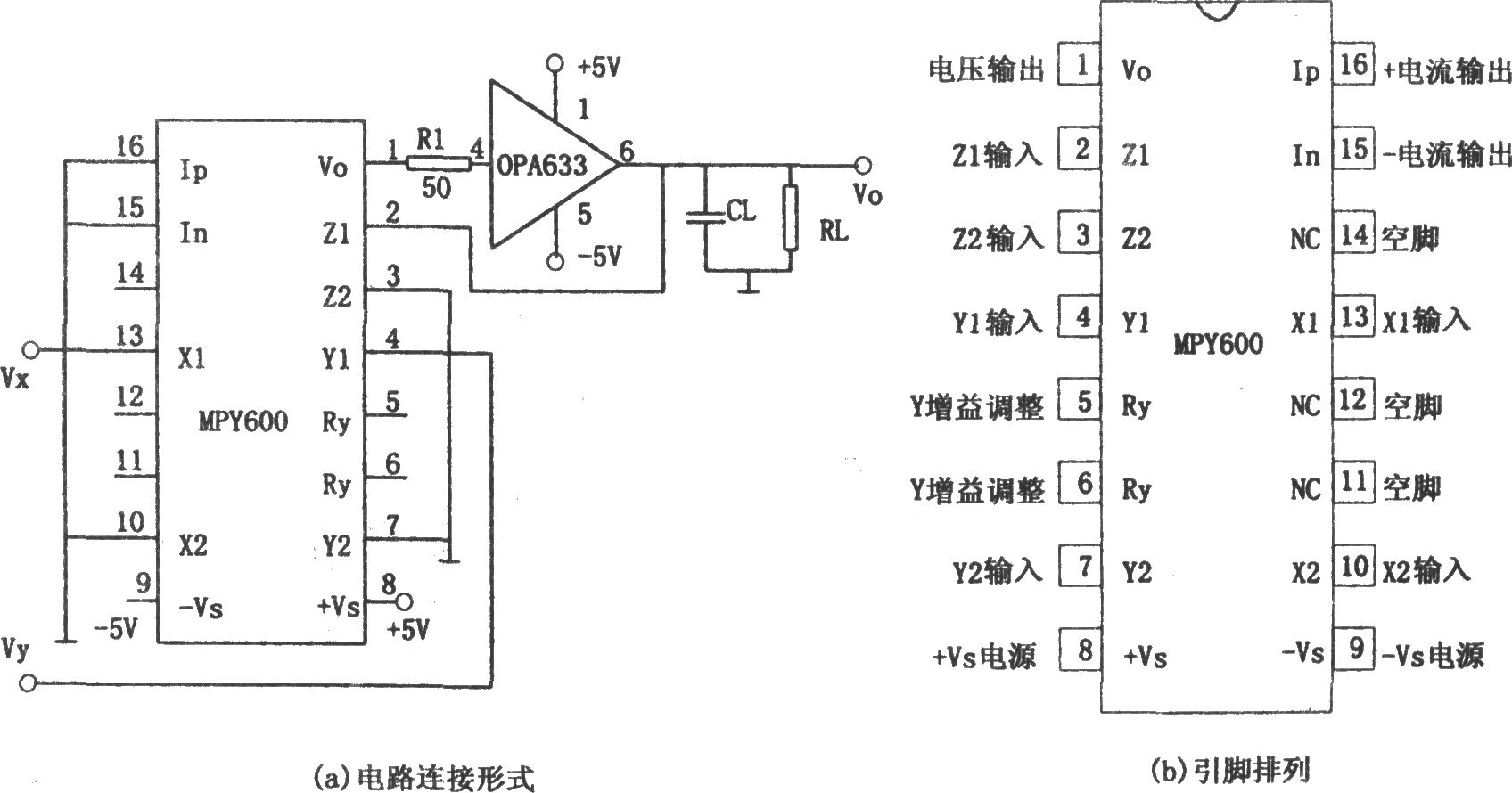

如图所示为有负载驱动能力的乘法电路。由乘法器MPY600和高速缓冲器OPA633组成具有负载驱动能力的乘法器电路如图(a)所示，其输入输出关系为：
Vo=VxVy/2
Vo输出的电压经高速缓冲器OPA633后输出，可带动有容性的负载。
电路使用的器件MPY600是宽频带信号乘法器，其特点是：
(1)频带宽：电流输出75MHz，电压输出30MHz；
(2)噪声低；
(3)馈通低；-60dB(5MHz)；
(4)基准输出为地；
(5)失调电压低。

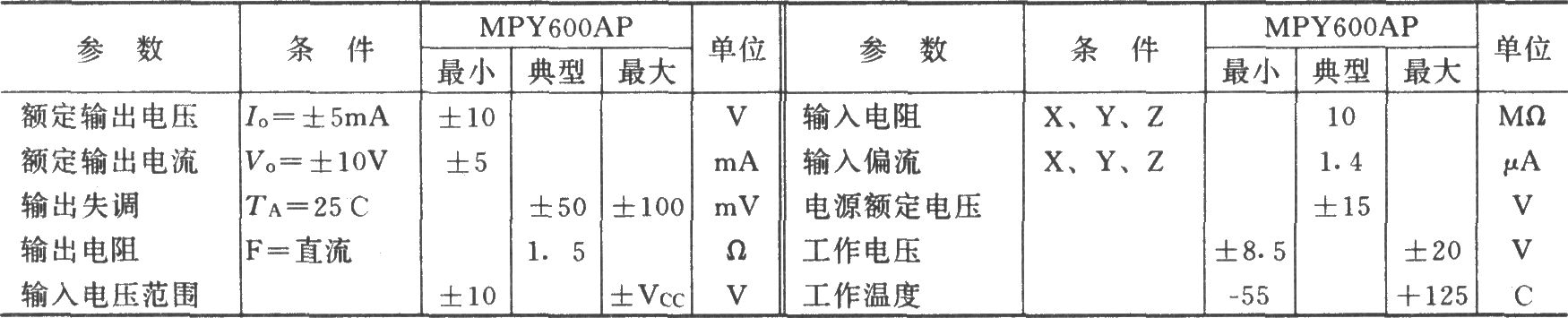

MPY600的DIP封装如图(b)所示，其主要参数见下表。
 |
