乘法电路(LM101A、HA2-2520)

发布时间:2011-3-2 20:52    发布者:电路图分享
关键词: HA2-2520 , LM101A , 乘法电路

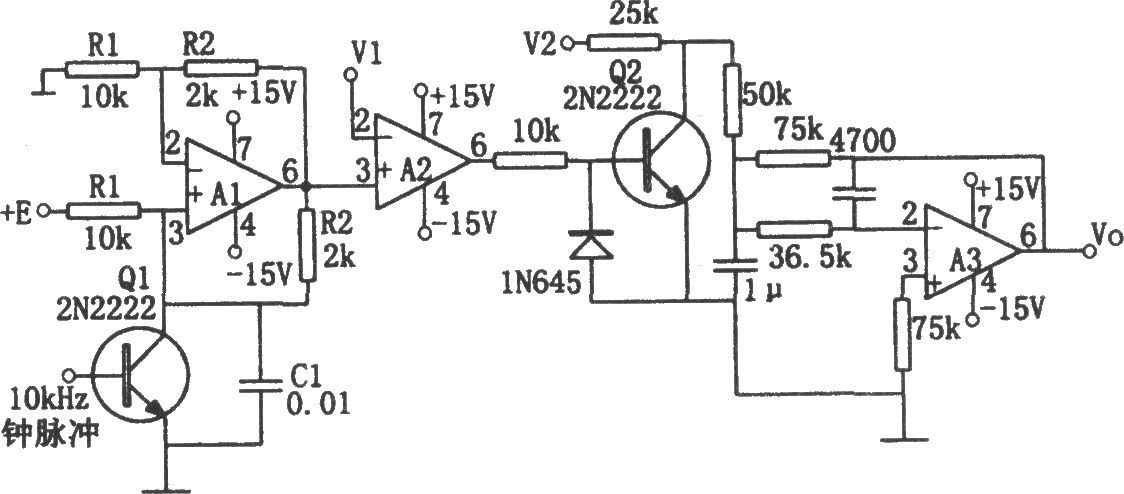

如图所示乘法电路,A1组成压控电流源,A2组成电压比较器,A3组成有源低通滤波器。当时间常数R1C1等于钟脉冲周期丁时,电路的输出与输入的关系为:


Vo=-V1V2/E


如果令E=1V,则有


Vo=-V1V2


V1、V2要求均为正值,且限制在10V以内,V1稍低于E。


电阻R1、R2和电容C1要求采用温度稳定性好的元件。A1为HA2-2520,A2、A3为LM101A。
