除法电路(4302)

发布时间:2011-3-2 20:50    发布者:电路图分享
关键词: 4302 , 除法电路

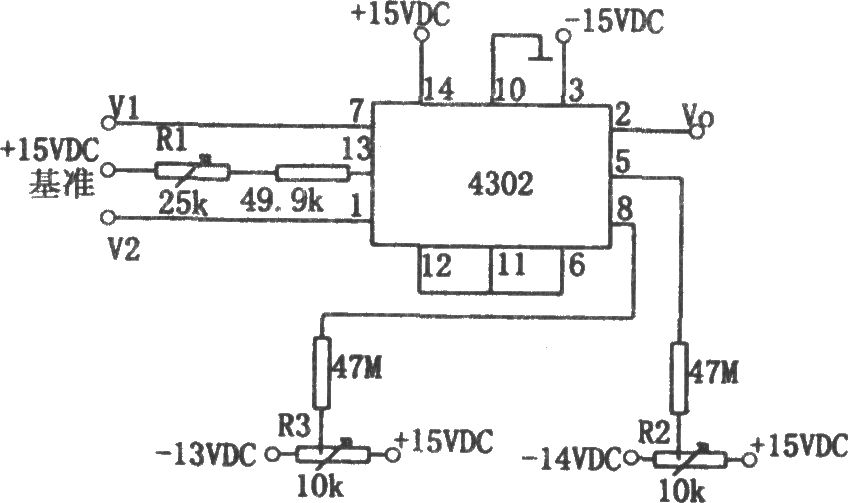

如图所示除法电路由集成块4302组成,输入为V1、V2,其输出Vo为:


Vo=10V1/V2


输入信号范围:0.03V≤V1≤10V,0.03V≤V2≤10V。电路在温度为25C时的典型误差为±25mV,最大误差为±50mV,而且输出电压精度受温度影响,其温度系数为±1mV/C,在25 C的输出失调电压为士10mV,温度系数为±lmV/C。


V1、V2的带宽在小信号(-3dB)时为500kHz,满量程输出时为60kHz。图中R1、R2和R3的调整方法是:当V1=V2= 10V时,调整Rl使输出Vo= 10V;当Vl=V2= 0.1V时,调整R2使输出Vo= 10V;当V1= 0.01V,V2= 0.1V时,调整R3使Vo= 1V。如此反复调整几次即可。
