对于长期在使用示波器的工程师们来说，示波器就相当于是他们的“眼睛”，帮助他们测信号、看波形、算频率等等。有示波器的存在，能让工程师们很顺利的完成很多的项目设计和问题分析，也是很多的工程师在公司或者行业得以安身立命，实现自我价值的重要伙伴，学会示波器的操作显得至关重要。

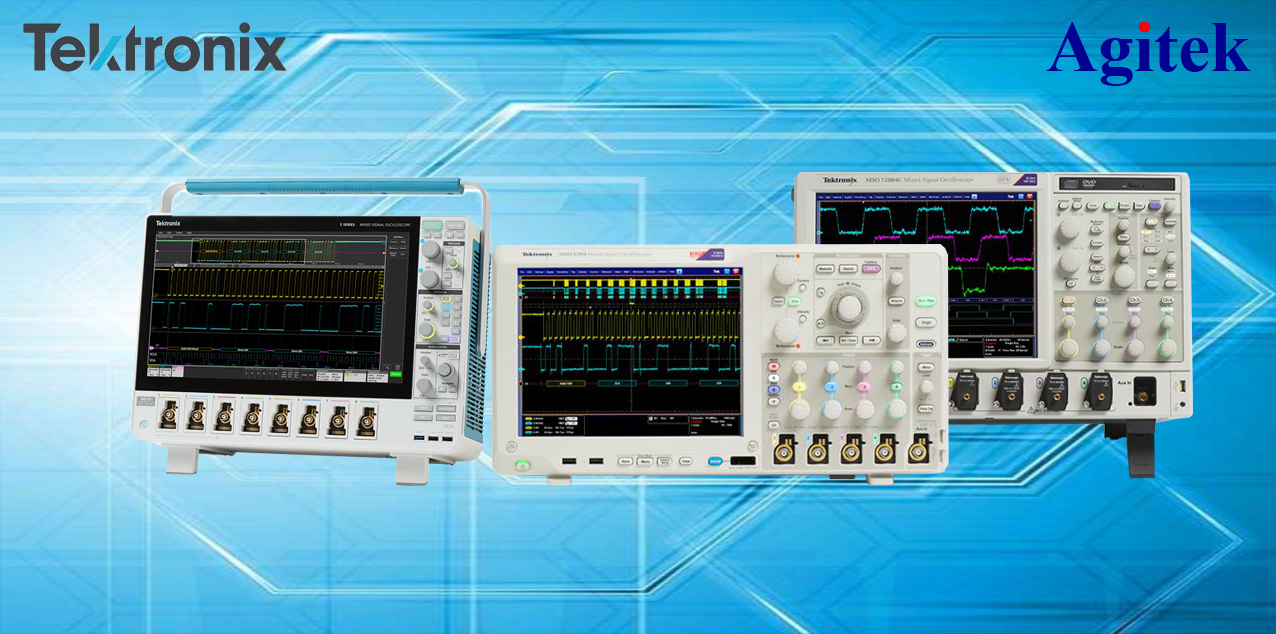

说起泰克示波器，就如同说到华为手机、苹果手机一样，无人不知无人不晓。作为一名电子工程师，都知道使用示波器之前需要对示波器进行校准，今天安泰测试就给大家分享一下如何有效校准你的泰克示波器。

一、测试步骤

(a)插好示波器的电源线，打开电源开关，电源指示灯亮，待出现扫描线后，调节亮度到适当的位置，调节聚焦控制，使扫描线最细。

(b)调节基线旋钮，使扫描线与水平刻度线平行。

(c)将微调/扩展控制开关旋钮顺时针旋到校准位置，为了避免测量误差，在测量前应将探极进行检查和校正。校正方法是：将探极接到示波器的校正方波输出端、调

整探级上校正孔的补偿电容，直到屏幕上显示的方波为平顶。

(d)将伏/度选择开关、工作方式开关、扫描时间选择开关，根据被测信号的大小，需要和频率高低放在适当位置上。

(e)将输入耦合开关置于“GND”位置，确定零电平的位置。再置于“AC”位置，由探极输入被测信号，调节同步开关旋钮，使波形稳定，观察屏幕上信号波形在垂直方向显示的幅度，被测信号电压力V/DIV与显示度数的乘积;当使用10:1输入探极时，要将屏幕显示幅度值×10。

二、测量中应注意的事项

(a)测量时，不要把仪表放置在附近有强磁场的地方使用。

(b)被测信号的幅度不能超过示波器各输入端规定的耐压值，防止烧坏示波器的放大器。

(c)测试时，示波器的机壳应悬浮，避免造成短路。

(d)用示波器测出的交流电压值为峰-峰值。

(e)测试线要尽量短，探极要靠近被测点，否则有可能引起波形畸变。

以上是安泰测试整理的有关“如何有效校准你的泰克示波器”的内容，你学会了吗？如果不会，也没关系，安泰测试培训学院每个月都会开设电测仪器相关的课程，为你免费解锁更多仪器相关知识，如果您想了解有关泰克示波器或者其他电测仪器相关知识，欢迎报名参加！
