江苏旅游景区负氧离子浓度监测系统方案及案例报道

[复制链接]
发表于 2019-7-16 16:17:53 | 显示全部楼层 |阅读模式
深圳市碧野千里技术有限公司  全国服务热线:18306691632(微信同号)
什么是负氧离子
物理学中我们都知道,物质是由分子组成的,分子是由原子组成的,原子是由原子核及围绕其旋转的电子组成,得到电子时显负电性,失去电子时显正电性,我们把正负电子运动现象称为:离子现象。自然状态下,空气分子的极性呈中性,即:不带电荷。但在宇宙射线、紫外线、微量元素辐射、雷击闪电等作用下,空气分子会失去部分围绕原子核旋转的最外层电子,使空气发生电离,逃逸原子核束缚的电子称为:自由电子,带负电荷。当自由电子与其它中性气体分子结合后,就形成带负电荷的空气负离子。
空气负离子又称负氧离子,是指获得 1 个或 1 个以上的电子带负电荷的氧气离子。当空气分子受到外界条件如电离的作用后,获得足够的能量,而使原子核外围的电子摆脱原子核的束缚而跃出轨道变成自由电子,使失去电子的中性分
子或原子变成带正电荷的离子;而跃出的自由电子很快地附着在某些气体分子或原子(特别容易附着在氧分子或水分子上),成为空气负离子(Aeroanion)。根据大地测量学和地理物理学国际联盟大气联合委员会采用的理论,空气负离子是O2-(H2O)n,或 OH-(H2O)n 为主的离子或者离子团。
负氧离子是怎么形成的
紫外线,宇宙射线,放射物质(大理石、花岗岩等),土壤(含镭、铀和钍等放射性元素)、空气放射线(从岩石和土壤中逸出)等会不断地释放出α射线、β射线和γ射线,这些放射线具有强的电离作用,能将空气电离,释放出的电子经过地球吸收后再释放出来很快又和空气中的中性分子结合,而形成负离子。
水的 Lenard 效应,又称喷筒电效应。比如瀑布冲击,细浪推卷暴雨跌失等自然过程中水在重力作用下,高速流动,水分子裂解而产生负离子。
森林的树木,叶枝尖端放电及绿色植物光合作用形成的光电效应,使空气电离而产生的负离子。
部分地壳岩石能够释放出一定的负离子。
自然界中空气正、负离子是在不断产生,又不断消失,保持某一动态平衡状态。同时;因地面对于大气电离层形成的静电场,地面为负极,结果空气负离子受地面排斥,空气正离子则受地面吸引,所以,在一般情况下,地表面正离子稍多于负离子,而在高处,空间中的负离子会稍多于正离子。
3.负氧离子描述
空气负离子具有杀菌、降尘、清洁空气的功效,被誉为“空气维生素和生长素”。空气负离子对人体健康十分有益,可以强身健体、治病,其浓度高低已成为评价一个地方空气清洁程度的指标。一般情况下,空气负离子含量在700个/cm3以上有利于人体健康。人们已经认识到,空气负离子是一种无形的、重要的生态旅游资源。了解空气负离子分布状况,对合理开展生态旅游、指导空气负离子旅游资源开发具有重要的现实意义。
1.  空气负离子定义
空气中气体分子因电离而释放出的电子与其它中性原子或分子相结合而形成负离子,如以O2-(H2O)n、H3O2-(H2O)n、OH-(H2O)n等存在的离子。
2.  空气负离子浓度
单位体积空气中的负离子个数,单位为个/cm3。
3.  空气负离子及其产生条件
环境中的空气负离子主要是由于宇宙射线、雷电、植物的光合作用、土壤中的气体交换以及植物芬多精的作用所形成,在溪流、瀑布跌水、海岸则主要是由于水冲击产生Lenard效应形成空气负离子。森林中空气清新、清洁的主要原因就是因为森林环境中空气负离子浓度较高,且空气负离子具有杀菌、降尘、强身的功效。在森林旅游资源评价中,空气负离子已作为评价森林旅游资源的重要指标。在人类崇尚健康、生态的21世纪,空气负离子资源将成为森林生态旅游地吸引游客的重要手段。
4.  空气负离子功能
空气负离子被喻为“空气维生素”或“生长素”,是森林保健旅游资源的重要组成部分,它对人体健康和环境改善具有重要的积极作用。空气负离子能清洁空气,促进人的新陈代谢,对人体有保健作用,主要体现在:改善呼吸功能,增强免疫系统功能,降低血压,增强心肌功能,促进血液循环,调节神经系统,使人精神振奋等。另外,负离子对一些疾病有辅助治疗作用。空气负离子能吸附、聚集和沉降空气中的污染物和悬浮颗粒,使空气得到净化。
产品概述
碧野千里BYQL-FY负氧离子监测系统已经成功应用于全国各地生态公园,湿地公园,瀑布公园,森林公园,自然保护区,旅游景区。目前我司较为出名的案例有巴伐利亚庄园,宜兴蓄能电站, 贵州遵义中国西部茶海之心景区,江苏盐城黄尖牡丹园,海南五指山仙女潭国家自然保护区,河源市源城区南部大桂山自然保护区,广东天井山国家森林公园。该系统可同时监测多种环境要素,并可根据用户需要进行扩展增减,可24小时全天候对空气中负氧离子,温度湿度,PM2.5,噪声浓度数据进行监测传输。独特的模块化组合结构设计,所有监测传感器可替换,配备有专业安装支架立杆,安装方式有立柱式安装,壁挂式安装两种,现场可视化数据监控,远程云平台监控,微信客户端查询,后期运营维护极其方便。

该负氧离子监测设备与数据云平台,微信客户端构成负氧离子监测系统。终端集成了负氧离子、PM2.5、温湿度;数据云平台是一个互联网架构的网络化平台,终端所得数据均能通过有线或无线网络及时传递到数据云平台便于管控,云平台还具有对数据的报警处理、记录、查询、统计、报表输出等多种功能。
产品特点:
o    内置先进的放大电路及滤波技术,可高灵敏、稳定、准确地探测负离子数量。
o    先进的累计误差消除技术,可自动排除长时间运行的累计误差,从而提高测量精度与稳定性。
o    基于“Gerdien Tube”空气收集器,先进的负压除尘结构,不仅具有很强的稳定性,而且可保证长时间在恶劣环境中运行,不易脏污,甚至可以免清洗。
o    “Gerdien Tube”空气收集器先天具有优良的电磁屏蔽功能,能较好地克服静电对测量的不利影响。
o    本机结构设计合理,可保证在环境恶劣情况下正常工作。
o    超强抗潮能力,内置除湿装置,系统根据温、湿度情况自动进行加热,有效防止结霜结露。
o    先进的自动工作模式,无需人工处理,上电即自动工作,数据自动保存;
o    本机结构设计合理,可保证在环境恶劣情况下正常工作;
o    GPRS无线通信功能,管理人员可在全国任何一处,远程获取设备所保存的数据。
o    记录容量大,能记录100000组数据(包括温度、湿度)。
o    数据可长期保存。系统采用闪存(FLASH-ROM)作为保存载体,在掉电情况下,数据可保存10年以上。
o    支持数据导出,USB数据导出表格EXCEL浏览数据。
o    可配接多种协议的温、湿度、空气品质等模块。
o    采用特殊材料绝缘材料,超强抗潮能力,保证在高湿环境下不结霜、不结露,正常工作。
o    内置先进的放大电路,可高灵敏地探测负离子数量。
o    B/S结构分布式后台软件,界面清晰、操作简单,稳定性好的优点。
o    系统软件接口丰富,数据可保存到数据库中(Oracle,SQL Server,Access均可)或文本文件中。

o    用户可用浏览器浏览数据,并可自动生成曲线图表,直观而方便。

信息发布(选配)
LED信息发布系统:
LED 信息发布系统由 LED 显示屏、显示控制器、无线数据传输单元和显示屏信息发布中心平台四个部分组成。控制中心通过信息发布软件,以 GPRS 网络为数据传输,以无线数据传输单元和 LED 显示控制器为 LED 显示屏的接入终端,实现由控制中心远程向远程的无线 LED 显示设备发送图文信息。
1.     实时发布
可全自动无人值守发布实时气象信息,采用GPRS实时在线方式传送信息,能实现大气负离子、大气温、湿度,空气品质等数据。
1.     个性化发布
可无线远程发布信息,滚动播报。可根据需要发布公告通知、温馨提示、公益安全、灾害应急等多种信息。
1.     传输距离不受限
LED信息发布系统通过GPRS无线发布不受距离限制,无需布线,在全国范围内无线GPRS网络覆盖的地方都能使用。
1.     安全性强
加密发送方式,信息从本地直接发出,保证了信息的合法来源和权威性,坚决杜绝违法信息。
1.     先进技术
LED 信息发布系统,充分利用计算机互联网络、移动无线通信系统、显示控制等先进技术,整个系统能够可靠稳定运行,不但能够满足无线LED信息联网发布需要,而且能够支持相关各个行业内部具体业务需要。可以随时随地发送信息,及时更新显示。

1.     需求定制
根据用户需求配置 LED 信息发布系统的显示内容,根据实际地形因地制宜选择合适的安装和信息发布方式,无安装和信息发布限制,适用于不同的用户及安装位置。
核心指标技术参数


粉尘传感器


检测原理激


光散射法;


PM2.5量程


0.001~2mg/m3;


PM10量程


0.001~2mg/m3;


最低检测浓度


0.001mg/m3;


数据采样周期


1分钟/次;


传感器切割头


采用电子切割


修正


具备温度、湿度修正功能;


校准


具备数据校准功能;


故障诊断


设备异常自动重启;


采样流量偏差


≤±5%设定流量/24 小时;


认证


第三方机构出具的监测或校准证书;


工作温度


温度-20℃~70℃;


负氧离子监测仪


测量范围


正/负离子 测量范围: 0~2,000,000 个/cm3 分辨率:10个/cm3


频率范围


10个/cm3


温湿度传感器


温度


测量范围:-40~70℃;精度:±0.2℃;


湿度


测量范围:0~100%;精度:±3%;


噪声传感器


噪声


频率响应: 16HZ~20kHZ

分辨率:0.1dB

风噪声衰减:>25dB(A)


主机数据采集系统


数据采集系统

1、数据存储:可存储一年的原始监测数据;

2、数据传输:支持实时和定时上传数据,远程可设定;

3、接口:具备RS485/RS232/RJ45网口、SD卡接口;

4、数据通信:支持以太网、光纤、GPRS等多种通信;

5、数据下载:自动下载数据到远程电脑上,支持手动下载数据,并可通过USB下载数据、传输数据时对测量不影响;

6、具备对自身的常规故障自动诊断、自动报警,并显示、保存相应记录功能;

数据自动采集与控件软件支持各类环境指标参数采集功能,提供实时数据到LED显示功能;

部分安装案例:

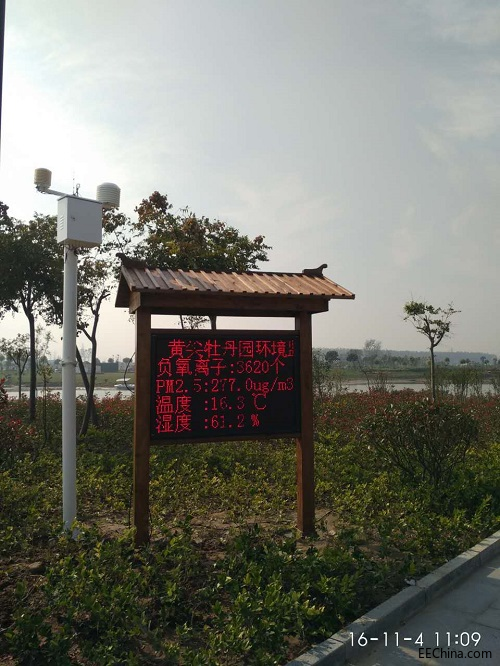

1.江苏盐城黄尖牡丹园
2.广西六万大山森林公园(2套)
3.海南五指山国家级自然保护区管理局
1 (2).png

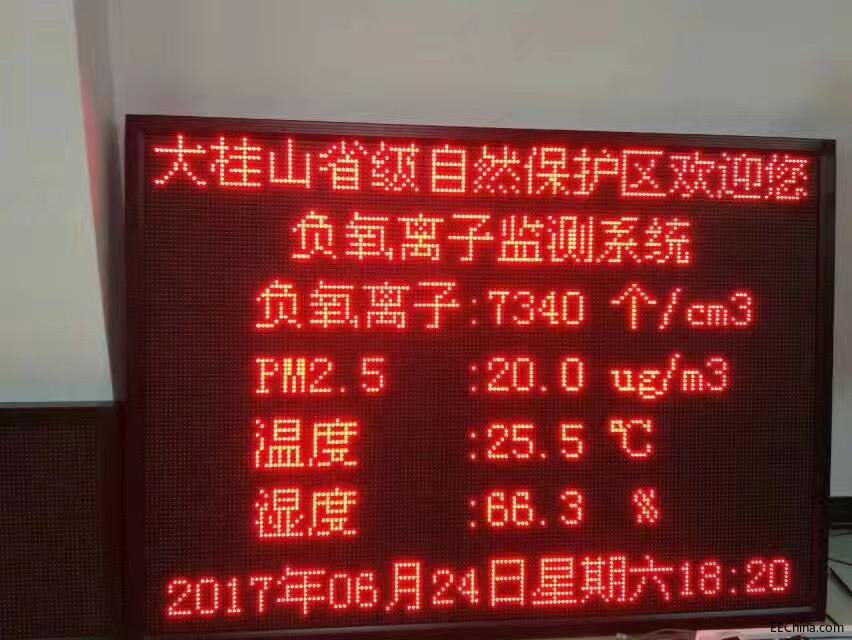

4.河源大桂山省级自然保护区
微信图片_20190614155155.png 微信图片_20190614155207.png
5.、浙江蓝美庄园景区
6.、贵州遵义中国茶海之心景区

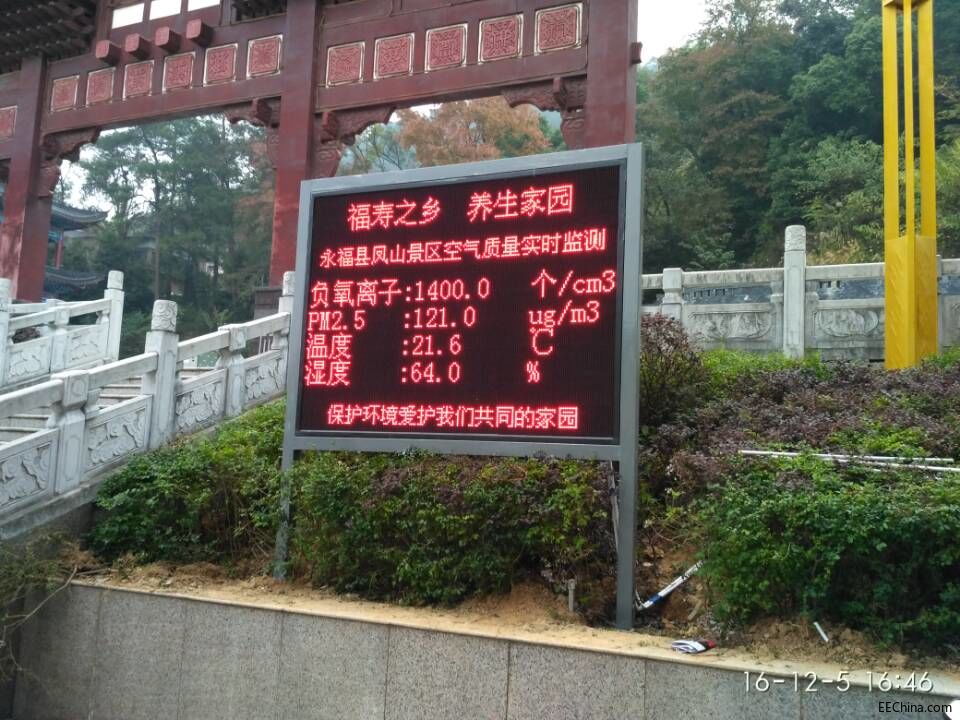

7、桂林永福凤山景区
8.、广东天井山景区
9、海口市龙华区沙坡水库森林公园----孔雀山沁源汇

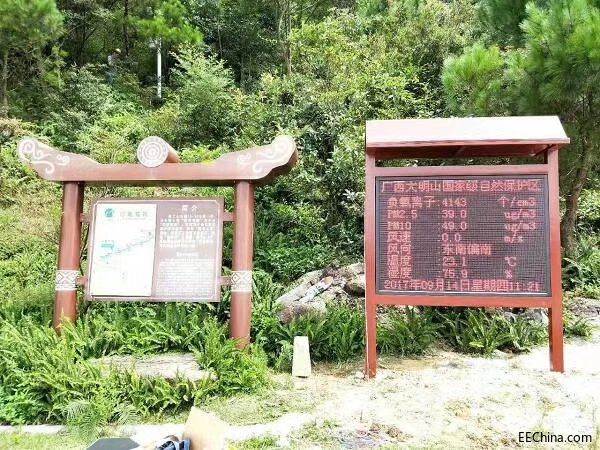

10、广西大明山国家级自然保护区

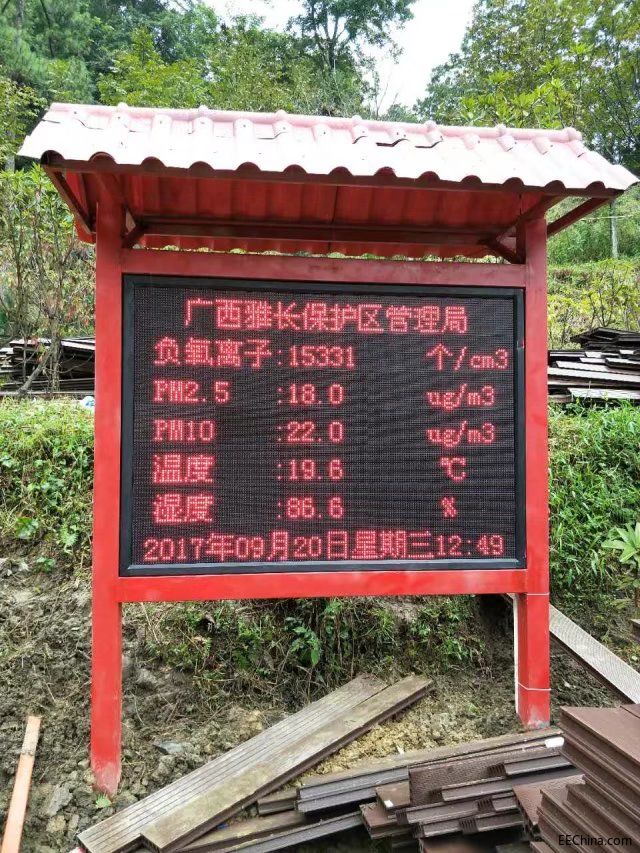

11.、广西雅长兰科植物国家级自然保护区管理局(2套)
psb (5).jpg
