普源示波器MSO7000产品介绍及使用注意事项

[复制链接]
发表于 2019-6-25 10:59:26 | 显示全部楼层 |阅读模式
关键词: 普源示波器

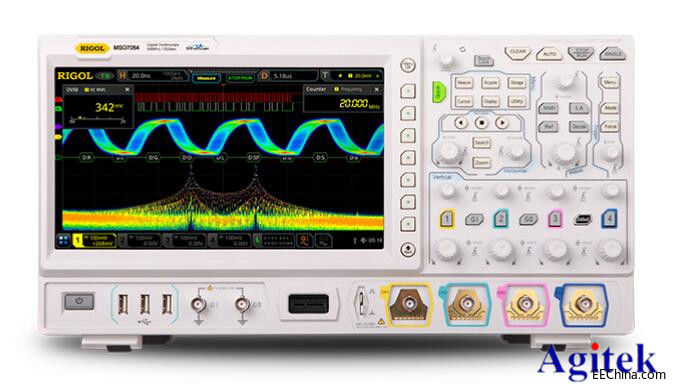

普源示波器MSO7000/DS7000系列是基于RIGOL 独创的 Ultra Vision II 代技术的多功能、高性能数字示波器,集 6 种仪器于一身,具有超高的采样带宽比和存储深度、良好的显示效果、优异的波形捕获率和强大的数据分析功能,多项指标均达业界一流水平,同时还提供从主机、选附件到应用软件的完备解决方案,对工控、电源、汽车电子等工业行业客户具有突出的吸引力。


一、普源示波器MSO7000/DS7000主要特色:

1、模拟通道带宽:500 MHz、350 MHz、200 MHz 和 100 MHz,支持带宽升级选件;

2、四个模拟通道,1 个 EXT 通道,选配 16个数字通道l实时采样率最高达 10 GSa/s

3、最高存储深度达 500 Mpts(选件)

4、波形捕获率高于 600,000 个波形每秒

5、多达 45 万帧的硬件实时波形不间断录制和播放功能

6、集 6 种独立仪器于一身,包括示波器、16 通道逻辑分析仪、双通道函数/任意波形发生器、数字电压表、6 位频率计和累加器、协议分析仪

7、丰富的串行协议触发和解码功能

8、多达 41 种波形参数自动测量,更提供全内存硬件测量功能

9、多种数学运算,内置增强 FFT 分析和峰值搜索功能

10、标配波形直方图分析

11、独立的搜索、导航按键和事件列表

12、内置高级的电源分析软件(选件)

13、用户可定义的 Quick 一键快捷操作

14、10.1 英寸多点触控电容屏,256 级波形灰度显示,带彩色余辉

15、丰富的接口:USB HOST & DEVICE、LAN(LXI)、HDMI、TRIG OUT、USB-GPIB

16、支持 Web Control 远程命令控制

17、独有的在线版本升级功能l新颖精巧的工业设计,便捷的操作

二、使用注意事项:

1、使用正确的电源线。 只允许使用所在国家认可的本产品专用电源线。

2、将产品接地。 本产品通过电源电缆的保护接地线接地。为避免电击,在连接本产品的任何输入或输出端子之前,请确保本产品电源电缆的接地端子与保护接地端可靠连接。

3、正确连接探头。如果使用探头,探头地线必须连接到接地端上。请勿将探头地线连接至高电压,否则,可能会在示波器和探头的连接器、控制设备或其它表面上产生危险电压,进而对操作人员造成伤害。

4、查看所有终端额定值。 为避免起火和过大电流的冲击,请查看产品上所有的额定值和标记说明,请在连接产 品前查阅产品手册以了解额定值的详细信息。

5、使用合适的过压保护。 确保没有过电压(如由雷电造成的电压)到达该产品。否则操作人员可能有遭受电击的危险。

6、请勿开盖操作。 请勿在仪器机箱打开时运行本产品。

7、请勿将异物插入风扇的排风口。 请勿将异物插入风扇的排风口以免损坏仪器。

8、使用合适的保险丝。 只允许使用本产品指定规格的保险丝。

9、避免电路外露。 电源接通后,请勿接触外露的接头和元件。

10、怀疑产品出故障时,请勿进行操作。 如果您怀疑本产品出现故障,请联络RIGOL授权的维修人员进行检测。任何维护、调 RIGOL MSO7000/DS7000 用户手册 III 整或零件更换必须由RIGOL授权的维修人员执行。

11、保持适当的通风。 通风不良会引起仪器温度升高,进而引起仪器损坏。使用时应保持良好的通风,定期 检查通风口和风扇。

12、请勿在潮湿环境下操作。 为避免仪器内部电路短路或发生电击的危险,请勿在潮湿环境下操作仪器。

13、请勿在易燃易爆的环境下操作。 为避免仪器损坏或人身伤害,请勿在易燃易爆的环境下操作仪器。

14、请保持产品表面的清洁和干燥。 为避免灰尘或空气中的水分影响仪器性能,请保持产品表面的清洁和干燥。

15、防静电保护。 静电会造成仪器损坏,应尽可能在防静电区进行测试。在连接电缆到仪器前,应将其 内外导体短暂接地以释放静电。

16、正确使用电池。 如果仪器提供电池,严禁将电池暴露于高温或火中。要让儿童远离电池。不正确地更 换电池可能造成爆炸(警告:锂离子电池)。必须使用 RIGOL 指定的电池。

17、注意搬运安全。 为避免仪器在搬运过程中滑落,造成仪器面板上的按键、旋钮或接口等部件损坏,请 注意搬运安全。

三、通风要求:

本示波器通过风扇强制冷却。请确保进气和排气区域无阻塞并有自由流动的空气。为保证充分的通风,在工作台或机架中使用示波器时,请确保其两侧、上方、后面应留出至少 10 厘米的间隙。

四、保养与清洁

1、保养

请勿将仪器放置在长时间受到日照的地方。

2、清洁

请根据使用情况定期对仪器进行清洁。

方法如下:

a. 断开电源。

b. 用柔和的清洁剂或清水浸湿软布擦拭仪器外部。清洁带有液晶显示屏的仪器时, 请注意不要划伤 LCD 显示屏。

安泰测试作为普源一级代理商,为客户提供普源示波器频谱分析仪信号发生器、电源等电测仪器的选型、销售、维修和培训等一站式服务。如您在选型或者使用过程中有任何问题,欢迎咨询安泰测试www.agitek.com.cn
