碧野千里一直以来都秉承一句话“改善城市空气质量,碧野千里在用心行动”,响应“互联网+环保”理念,以智慧城市为切入点,深耕大气污染监测领域,借助网格化系统,政府部门可充分挖掘环境监测数据价值,打通环境监测、监管的通道,形成一套集监测、预警、指挥、执法、管理五位一体的环境监管模式,构建区域化高分辨率监测网络,实现大气环境精准化管理。切切实实为各行各业全面提供全天候在线监控监测解决方案,为政府治理大气污染提供科学,真实数据决策依据,方便老百姓积极参与和监督环境治理相关政策法规落地。

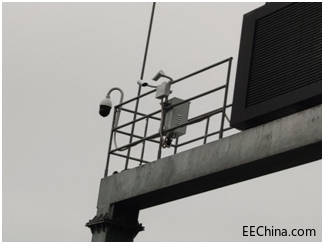

项目背景 路面状况监测为道路安全文明驾驶起到重要辅助作用。驾驶员在驾驶车辆行驶过程中需要高效快速的判断前方路况,提前了解前方路况对驾驶员安全文明行驶起到非常重要的作用,路面状况监测仪通过对能见度、路面积水、雪厚、雨雪量、车流量等路面状况进行实时监测、实时播报,提高了观测的准确性和精准度,大大大减轻了人工手动监测工作人员的工作量,提高了工作效率,路面状况监测仪通过前端采集信号核心 传感器来感应环境中各种参数的变化情况,经过主机采集系统快速分析处理,通过无线网将数据传输到服务器。通过互联网技术,高新技术处理分析,把道路安全文明行驶推向科技化,促进智慧城市建设。 路面状况监测仪应用后,实现道路、高速公路、机场24小时 自动化监测,通过对路面状况的监测,为车辆行驶,飞机起飞降落提供了辅助工具,为安全文明驾驶保驾护航,为科学管理道路监督提供决策依据。 碧野千里路面状况监测仪能同时检测能见度、路面积水、雪厚、雨雪量、车流量、风速、风向、噪声等路面状况的实时数据变化情况,并可联动摄像头,对监测数据超标画面进行视频抓拍。能够为交通规划、交通监管合理布局提供依据,同时还可以辅助相关部门对灾害天气如台风、暴雨、雾霾、暴雪、霜冻等做出及时预警,提前调度安排,尽量避免因灾害天气造成的交通事故。 系统概述 该系统由高速公路数据采集单元、数据传输中心、后台软件中心等部分组成。可观测的气象要素包括常规气象(温、湿、雨、光照)、能见度和路面状况(路面温度、干湿状况、结冰等)。 该系统配置灵活,各种观测传感器可根据需求灵活配置。所监测并采集的高速公路沿线能见度、气温、湿度、雨量、路面状况(表面温度、干湿状况、结冰)等数据能实时通过网络方式传输到监控中心,并在恶劣或极端气象条件下能及时发出警示信息以提高高速公路的安全行车水平,做到智能预警和管理。 2.系统性能 该方案组网简单、实用可靠,将传统的分散式监测集中为智能一体,技术上的协调使得设备成本下降,在操作和成本上得到了很好的控制。具有以下特点: 1、系统的可靠性、稳定性:系统可集中在线监测所有类别于一体,核心技术稳定统一,并且建立在GPRS/3G通信平台上,设备具备在恶劣环境(狂风、暴雨、冰雪)下持续正常工作的能力,整机可长时间连续工作。 2、系统的可操作性:产品操作简单,使用方便,无须记忆复杂的操作方法或指令,在初次安装时进行相关的设置,而全部的初次设置由专业人员完成。 3、系统的可扩展性:系统设计留有充分的余地,以便日后比较方便地进行系统扩容。 4、系统的先进性:设备集无线通信等多种先进技术于一身,用户可实时监测当前环境,无论用户身处何方,都可以随时随地获取所关切的现场信息。 5、系统的可维护性:设备可以通过授权用户进行远程控制、管理、维护,只需短信就可以配置设备的各种参数,无需人员到基站进行现场设置,节约时间和运输成本。 6、系统的性价比:成本造价低,技术更先进,功能更强,技术延续性和可升级性更强。 3.拓扑结构 碧野千里路面状况在线监测系统由前端数据采集单元、监测主机、后台软件,监控中心(上位机服务器)等组成。其中前端采集单元包含高速路上的温度、湿度、能见度等各类参数,各变送器数据通过有线方式汇集到监测中心主机,主机最终将接收到的信息通过无线网络或者有线网络(以太网/RS485/RS232)上传到监控中心,由运行于监控中心的监控软件进行数据存储、分析、显示和处理。如果上报的数据超过限位值,监控软件将会进行多种手段的报警提示。 2.系统特点 碧野千里路面状况监测仪是一款集前端信号采集、数据分析、存储、传输和管理于一体的路面状况自动监测系统,能够实现对路面状况长时间连续监测。系统采用模块化设计,可根据用户需要要(测量的要素)灵活增加或减少相应的模块和传感器,任意组合,方便、快捷地满足各类用户的需求。同时该系统自带显示、自动保存、实时时钟、数据通讯等功能,具有技术先进,测量精度高,数据容量大,遥测距离远,可靠性高的优点。 ●监测支架整体采用碳钢工艺,具有良好的防腐蚀性,可长期运行于各种恶 劣的室外环境,适应各种复杂天气。 ●安装支架简便,可根据现场实际情况规范地安装传感器。 ●系统具有多种供电方式,交直流两用或配太阳能电池供电 ●可靠的三防设计,防护级别达到 IP65 级,完善的防雷击、抗干扰等保护 措施。 ●可以配套多种户内户外型显示屏,显示屏可选单色、双色、全彩屏。 ●可选配液晶屏发布系统,可外接各类显示屏(液晶电视/一体机)、可远 程实时更新播放广告,同步显示实时环境参数 ●工作温度为-20℃~80℃,工作湿度 0~100%,抗风等级:≤75m/s。 主机数据采集系统 | | | | | | | | 接口:具备RS485/RS232/RJ45 网卡、SD 卡接口 | | 数据通信:支持以太网、光纤 、GPRS 等多种通信 | | 数据下载:自动下载数据到远程电脑上,支持手动下载数据,并可通过 B USB 下载数据、传输数据时对测量不影响 | | 具备对自身的常规故障自动诊断、自动报警,并显示、保存相应记录功能;数据自动采集与控件软件支持各类环境指标参数采集功能 | | |
能见度传感器 | | | | 重量: 小于10kg 材料: 阳极化处理硬质铝,外表面加喷漆保护 | | 电源: 交流110VAC/220VAC ±20%或直流12VDC 功率: 小于5W,典型值4W | | 散射角覆盖:39o—51 o 前散射 峰值波长: 870nm 带 宽: 100nm 光谱响应度: 最大响应在870nm,0.65 A/W | | 测量范围: 5m—10km 测量精度: ≤2km ,误差±2% 2Km—10km,误差±5% ≥10km,误差±10% 仪器一致性:≤±4% 更新间隔: 15秒 线性动态量程: 3000:1 | | 平均无故障工作时间(MTBF):大于18000小时 清洁光学镜头:3个月,或视使用环境而定 | | 工作环境温度: -40—+60℃ 工作相对湿度: 0—100% | | |
网络摄像球机 | | | | 视频输出支持1920×1080@25fps,分辨力不小于1100TVL, 红外距离可达240米 | | | | ▲支持最低照度可达彩色0.001Lux,黑白0.0005Lux(须在公安部检测报告复印件中体现,并加盖厂商公章或投标专用章) | | ▲支持水平手控速度不小于200°/S,垂直手控速度不小于100°/S,云台定位精度为小于等于0.1°(须在公安部检测报告复印件中体现,并加盖厂商公章或投标专用章) | | 水平旋转范围为360°连续旋转,垂直旋转范围为-5°~90° | | ▲支持300个预置位,支持24条巡航路径,支持7条以上的模式路径设置,支持预置位冻结功能;可实现RS485接口优先或RJ45网络接口优先控制功能(须在公安部检测报告复印件中体现,并加盖厂商公章或投标专用章) | | | | ▲动态范围不小于106dB,照度适应范围不小于135dB,宽动态能力综合得分不小于135(须在公安部检测报告复印件中体现,并加盖厂商公章或投标专用章) | | 支持智能红外、透雾、强光抑制、 电子防抖、数字降噪、防红外过曝功能 | | 球机应具备本机存储功能,支持SD卡热插拔,最大支持256GB | | 支持采用H.265、H.264视频编码标准,H.264编码支持Baseline/Main/HighProfile,音频编码支持G.711ulaw/G.711alaw/G.726/G.722.1/AAC | | 支持三码流同时输出,主码流、第三码流同时支持1920×1080@30fps,1280×960@30fps | | | | 支持区域入侵、越界入侵、徘徊、物品移除、物品遗留、人员聚集、停车,并联动报警 | | ▲内置 WIFI模块,可将采集的视频图像以无线方式传输至客户端(须在公安部检测报告复印件中体现,并加盖厂商公章或投标专用章) |
路面状态结冰传感器 | | | | 测量距离: 2-15米 检测直径:25.4 cm 角度:30-90度 阳极化处理硬质铝,外表面加喷漆保护 | | 电源: 220VAC、24VDC 最大功率: 4W | | 工作温度:-40 ℃至 +70 ℃ 工作湿度: 度0 至 100% | | 路面状态输出:水:0-2mm,冰:0-2mm,雪:0-10mm 湿滑程度:0.00—1 路面温度:-20 ℃至 +60 ℃ | | | | 镜头污染检测:光学镜头的污染等级测量及内部自动污染补偿 | | | | | | 安装方位:避免从路面到接收器的直接日光反射。允许间接反射。混凝土、沥青路面 | | |
|
