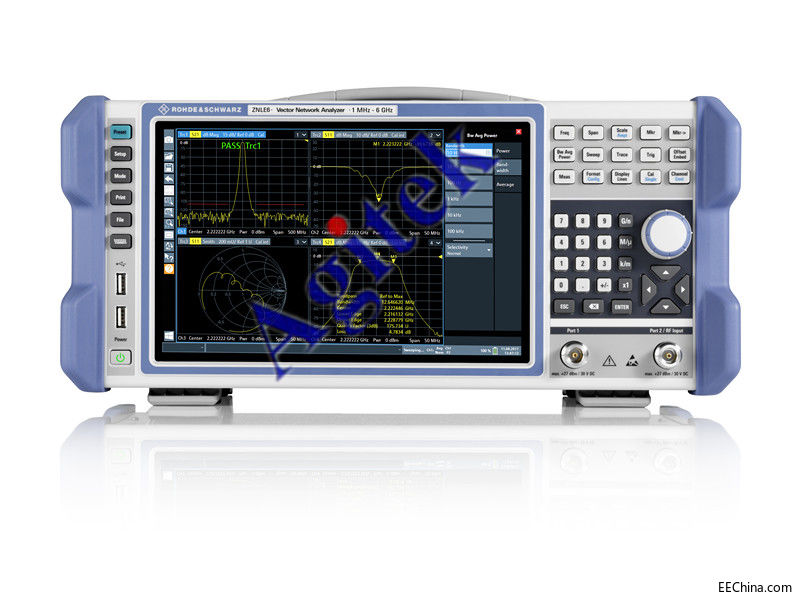

由于一台网络分析仪价格十分昂贵，所以在使用中要特别小心，减少不必要的损坏。因此在使用网络分析仪之前进行校准，也是使用网络分析仪的必修课，那么如何校准网络分析仪呢？安泰测试的郑工给大家讲讲实际校准的方法：

      尽管一般VNA的User Guider上都有仪器校准的方法，但是还有很多细节需要注意的：

      1、设定测试参数

      选择测试频率范围：一般的频率范围要稍微大于测试指标规定的范围，选择VNA Port激励功率，对于无源器件，可以选择稍微大的激励功率，例如0dBm，但是对于测试Amplifier等小信号器件，一般激励信号要小于器件的 1dB压缩点，对于Power Amplifier等大功率器件，需要减小VNA的输入信号功率，同时要在PA的输出和VNA的输入间加入衰减器。但是过分减小VNA的输入信号功率，可 能会使得S11和S22测量误差增大。如果对于多端口VNA，还需要选择测试port。

      2、选择校准件，选择校准方法，通过仪器校准的Guide完成校准

      每个公司都有不同的规格的校准件，例如N型的，SMA型的，这个在校准之前一定要选择好，这个是因为厂家提供的校准件，开路短路负载等也不是理想的反射系数 分别为1，-1和0。同公司的VNA中会定义校准件，将校准件的特性预先存入VNA，以便校准时求解误差方程。因此，如果校准件选择不当，校准的意义也就 没有了。

      在校准过程中，显示format对于校准是没有影响的，可用选择显示S11或者S21，显示可用为VSWR或者Smith Chart，这个不影响校准。已SOLT为例，首先进行单端口校准，分别将开路短路负载加至VNA的port1和port2，按照仪器指示进行完成校准，再连接Thru件，完成直通校准。

       3、校准结果检查

      这一步不是必须的，但个人觉得作为一个优秀的射频工程师，这一步是至关重要的。

      开路校准特性的检查：校准完成后，将开路件取下，显示S11和S22的Smith Chart，良好的校准使得测试显示曲线在整个测量频率范围内都在Smith Chart的开路点。负载校准特性的检查：校准完成后，将测试端口连接负载件，测试S11和S22的Smith Chart，良好的校准使得测试曲线在整个测量频率范围内都在Smith Chart的中心点。

       直通检查：校准完成后，将两端口连接Thru件，测试S12或者S21的dB曲线，良好的校准使得测试曲线在整个频率范围内平坦，且都在0dB。
