网格化监测是何物?

    今年是“大气十条”的收官之年，各地政府纷纷走上了精准治霾之路。而网格化监测系统，因其精准、科学，能有效提升治理雾霾的工作效率，能为环境监管提供数据和技术支持等优势，成为精准治霾的新主流，也备受一些地方政府的喜爱。

    网格化监测系统，顾名思义，是将城市以区县、街道、乡镇、社区(村)为单位，分级划定大气污染防治管理网格，大范围、高密度的布点，能够区域网格全覆盖，实时了解污染来源，客观真实反映污染现状，综合分析污染原因。

    详细的来说，网格化监测系统能形成一张监测空气的“天网”，可以将采集到的数据和现有的标准站监测站点进行叠加、对比分析和校准，二者结合，生成时空动态趋势图从而获取全区高密度高频度的大气颗粒物浓度监测数据，运用基于GIS的后台数据分析统，进行监测数据的筛查、校准、统计分析和动态图绘制，实现全区大气颗粒物浓度的时空动态变化趋势分析，进而判断污染来源，追溯污染物扩散趋势，对污染源起到最大程度的监管作用，为环境执法和决策提供直接依据。

产品背景

　　日益复杂的大气污染状况正在对传统的大气污染源监测方式提出挑战，当前实施的环境空气国控点监测系统监测点位数量有限、成本高昂，以点代面的方法导致时效性不足，达不到精细化管控的目标，且无法实现对监测体系中时空动态趋势分析、污染减排评估、污染来源追踪、环境预警预报等能力的深度挖掘。结合国务院办公厅关于生态环境监测网络建设的要求，碧野千里以丰富的大气环境监测领域经验，开发了一套可实现高密度网格化布局的低成本、多参数集成的紧凑型微型环境空气监测系统，网格化的监测体系可在区域内全覆盖，实现高时空分辨率的大气污染监测，结合信息化大数据的应用实现污染来源追踪、预警预报等功能，为环境污染防控提供更为及时有效的决策支持。

广东大气网格化微型空气质量监测站，小型空气质量监测系统，预测预警，污染来源锁定产品简介：

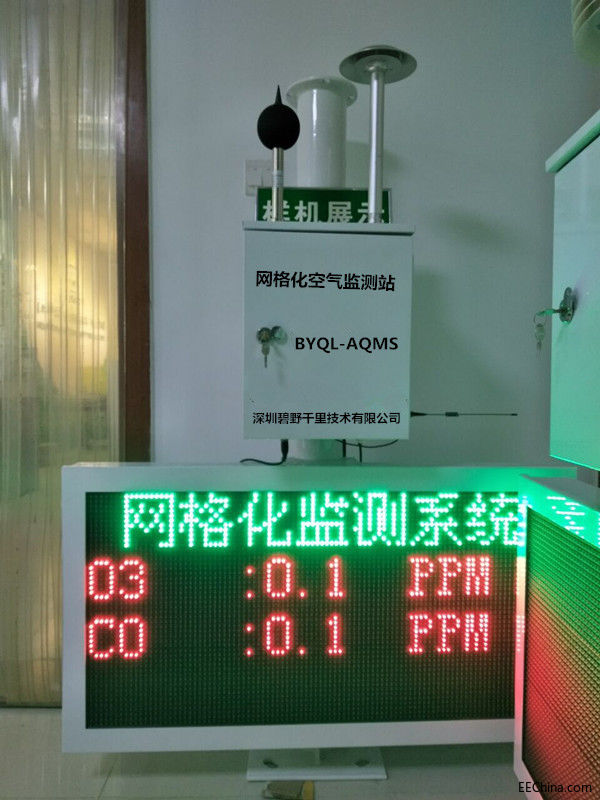

BYQL-AQMS大气网格化监测站是我公司生产的新型空气质量在线多参数监测系统，主要监测PM2.5、PM10、CO、SO2、NO2、O3、TVOC、温湿度等多种参数。建立大气环境数据监测与分析系统，可以提高对大气污染监测数据的处理和管理能力，为环境规划和环境评价提供决策依据。企业化工园区，城市环境监测，市政环境监测，移动环境监测，交通污染环境监测居民区/学校/医院空气质量环境监测，公园/森林环境监测。

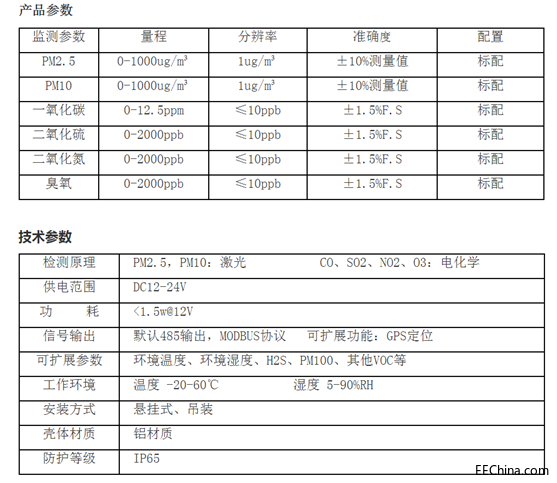

微型空气质量监测站，小型环境在线监测系统技术参数：

大气污染精准监测平台 实现网格化在线监测，微型空气质量监测系​应用领域：

1.交通环境污染物控制               2.道路和隧道污染物监测

3.城市空气质量监测                 4.颗粒物和污染源排放监测

5. 长期空气质量趋势分析            6.短期大气环境影响评价

7.便携大气环境应急监测             8.居民区/学校/医院的环境监测

9.建筑工地监测                   10.公园/森林环境监测

11.室内空气监测                   12.化工厂/电厂/垃圾填埋场监测

13.焚烧站/港口/污水处理厂         14.仓储设施/地下设施的大气监测

                  结构图

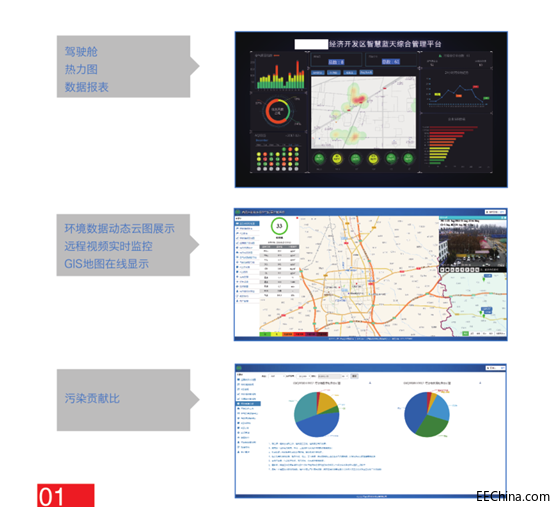

大气污染精准监测平台 实现网格化在线监测，微型空气质量监测系系统平台功能介绍

1.1 监测点位GIS地图在线显示

系统内所有监测点位按所属行政区域进行归类和展示，监测点位图标颜色按其当前空气质量指数AQI表示颜色动态显示，图标上方注有具体的地理位置，方便用户直观、一目了然掌握各个行政区域内监测点位的部署情况和空气环境质量现状，系统提供多种方式的地图效果（矢量、卫星、三维）来实时显示空气子站的位置和实时数据。

1.2 站点数据实时状态查看

用户点击监测点位图标后系统自动显示空气质量指数AQI、站点地理位置、首要污染物、发布时间、各项监测因子实时数据等信息，空气质量指数AQI数值与表示颜色搭配显示，直观展示站点当前污染情况，监测因子可以按照不同需求进行定制，显示时间段分为实时状态值、最近一小时值、最近24小时值等。

1.3 站点环境远程视频实时监控

监测现场可以安装视频监控设备，通过窗口视图直观了解监测站点的周边情况和污染物实时排放数据，当周围污染源浓度超标时自动抓拍，为公众和环保部门监督与zhi法提供依据，同时可以了解监测设备的实时状况。当数据异常提醒之后，可以通过回传影像资料判断现场情况（需人工进行），当发生不可抗力因素时，同样可以根据影像资料来判定事故详情。

1.4 预警、日报通知

系统提供预警、日报通知功能，预警包括超标预警、断线预警和异常值预警，在监测数值超标、数据连接中断和出现异常值时，自动给设定lian系人发送提醒信息，保证系统的正常、稳定运行，日报通知将辖区内各个行政区空气质量指数日均值以短信形式发送给站点负责人或主管领导，让环境管理者及时掌握环境空气质量变化情况，在空气质量恶化时第一时间知道详细信息。

1.5 数据图表展示

数据展示支持折线图、柱状图、表格等多种形式，展示的内容包括空气质量指数和各项监测因子浓度的分钟值、小时值，方便用户查看时间段内空气质量变化趋势和污染物浓度变化情况，同时可以进行监测点位之间的各项参数的对比分析，用户可以自主设定展示的时间区间，导出打印时支持选用JPG图片、PDF、EXCEL、WORD文档多种格式。

安装说明

（一）可能需要配合做预埋件

安装前会遇到的两种情况：

1．需安装的位置为泥土地。

2．需安装的位置为硬化水泥地。

针对情况一，我们需要做预埋件。

●预埋件的做法

     确认安装前，甲方需提前做好设备立杆安装预埋基础施工，包含如下：

所需材料：锄头，铲，1000密码PVC线管，引线、剪线钳，薄膜， 水平尺，沙子，石子，水泥。

1．挖好深800mm*长500mm*宽500mm的坑。

2.    施工时要用剪1000mm左右的PVC管并拉好引线，在预埋的的管口预先用透明胶或其它材料封口，以防止混凝土浇捣时混凝土漏入预埋管中，造成预埋管堵塞。

3.    钢筋笼的螺丝螺母垫片部分用薄膜或其他东西包好。

4.    把沙子，石子，水泥按2：2：1搅拌均匀后把混凝土倒入坑内，同时放入钢筋笼，确保钢筋笼与水平面平行，即用水平尺在基础顶板垂直两个方向测量，观察其气泡必须居中；监控立杆预埋件基础混凝土浇捣必须密实，禁止混凝土有空鼓。

5.    埋到3/4的时候放入做好的PVC线管，混凝土必须要养护一段时间，以确保混凝土能达到一定的安装强度。

6.    钢筋笼由本公司配备，提前发给客户。

针对情况二，我们需要用到膨胀螺丝

膨胀螺丝的使用条件必须是200mm厚的水泥地。

如果安装位置的地方没有200mm的厚度：

1．移到合适厚度的地方。

2．如果无法移动，安装完成后甲方因及时加固，若甲方没有及时加固，因不可抗拒自然灾害或人为因素造成设备损坏等后果，乙方不承担相应的责任。

3．本公司膨胀螺丝标配的规格为16*200mm（考虑台风天气）。

4．膨胀螺丝随货发出。

（二）配合接电

1．甲方应在设备安装前提前接好电压稳定的AC220V的电，最好是靠近设备安装地点最近的供电箱取电，线材应取用3*1.0的线材，从供电箱到设备应预留1000mm的长度，

2．立杆自带接地接口，每一根金属立杆都必须接地，其接地电阻小于４欧；各立杆基础具体数据视现场施工需要为准。
