TB6812隔离12W的电源方案
[复制链接]
2159419736
2159419736
当前离线
积分
5495
发表于 2019-6-13 17:59:59
|
显示全部楼层
|
阅读模式
白皮书下载:测量系统构建完整指南
贸泽电子有奖问答视频,回答正确发放10元微信红包
本次为大家介绍应用
TB6812
隔离12W电源方案。
一、
TB6812
方案特点:
1.外围器件少,生产故障率低,外观简洁,BOM成本低,可制作单面板工艺;
2.内置700V智能MOS,散热效果好,芯片温升低;
3.专利的内置线
电压
补偿
电路
,±4%的补偿恒流精度。
4.原边反馈模式,无光耦,无TL431,体积小
5.待机功率<70MW,六级能效标准
6.集成线损补偿技术
7.集成线电压、
电感
恒流补偿技术
8.封装可选SOP-7
二、方案介绍
输入电压:176~264Vac
输出功率:12W
输出效率:≥90%
三、方案原理图:
四、
TB6812
方案功能介绍:
1.新代的恒压、恒流控制芯片,优化了动态响应和驱动等性。
2.采用调幅控制和调频控制相结合,提高系统的效率和可靠性。
3.恒流流输出模式中,芯片采用调频控制方式,同时集成了线电压和负载电压的恒流补偿。
4.采用该芯片可以工作无异音,同时保证优异的动态性能。
5.采用特有的输出线损补偿技术,可以有效的补偿输出
电流
在输出线上的损耗压降。

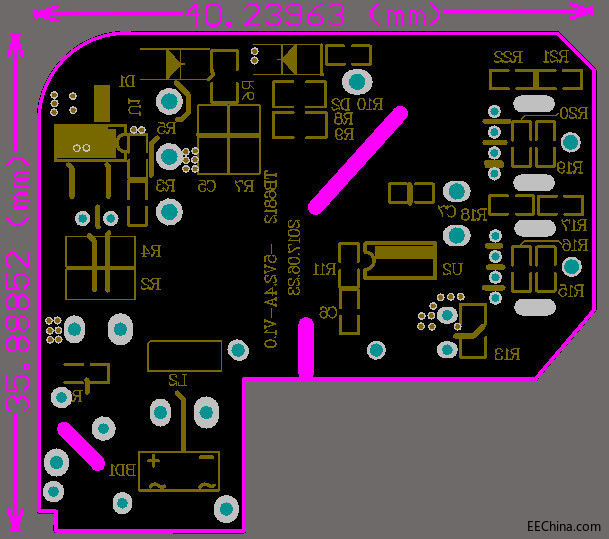

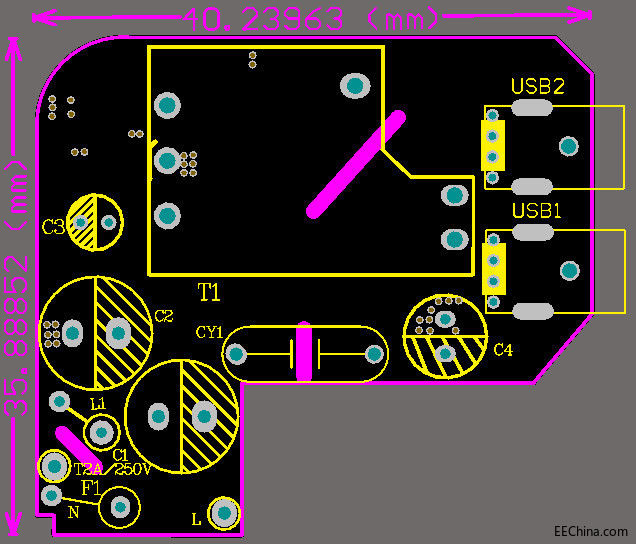

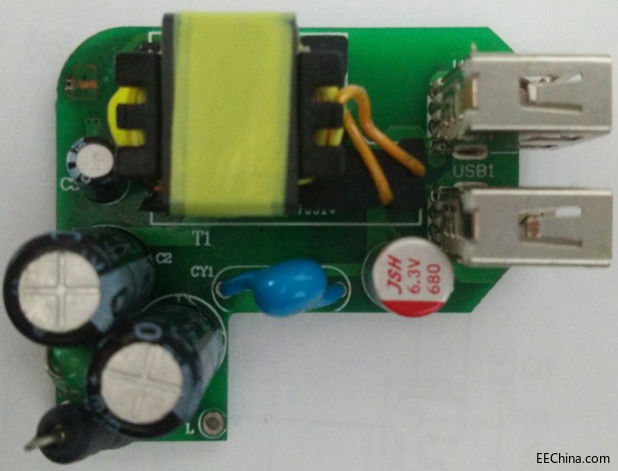

五、
PCB
及DEMO实物图
六、成本优势:比外置MOS方案节省8个元件!
银联宝科技是一家有着20多年经验专注于自主研发
开关电源
芯片的电源芯片厂商,是您开关电源芯片的好平台,本着低价格、高效率,低功率,高效应的宗旨,向市场推送更完美的电源芯片,同时,银联宝团队将为您提供高效、方便、理想的服务,为您提供实惠的价格。银联宝团队将为您提供合理的建议。
