微投和TV领域USB接口双通11ac双频蓝牙WiFi二合一模块选型参考

发布时间:2019-6-4 18:07    发布者:QQ42142951
关键词: AP6269LV , AP62X8 , RTL8822BU , QCA9379 , 蓝牙WiFi模块
      这个系列的模块主流的有四款,各自有自身特点,主要是在大带宽需求的TV、OTT盒子和微投市场有比较强烈的需求!设计时候充分考虑到硬件兼容,有以下主要特性:

      有以下共性:
      尺寸:27*18*2.5mm、;
      封装:邮票孔方式LGA-32;
      通信接口:USB(各自有不同的标准);
      频率范围:ISM2.4G(2.400GHz~2.497GHz)和ISM5G(4.900GHz~5.845GHz);
      WiFi符合标准:IEEE 802.11a/b/g/n/ac;
      最大速率:867Mbps(2T2R双通道),实测吞吐量400Mbps;
      供电电压:DC 3V3@1000mA;
      天线方式:通过RF天线Pin脚外延;蓝牙和WiFi天线独立分开。

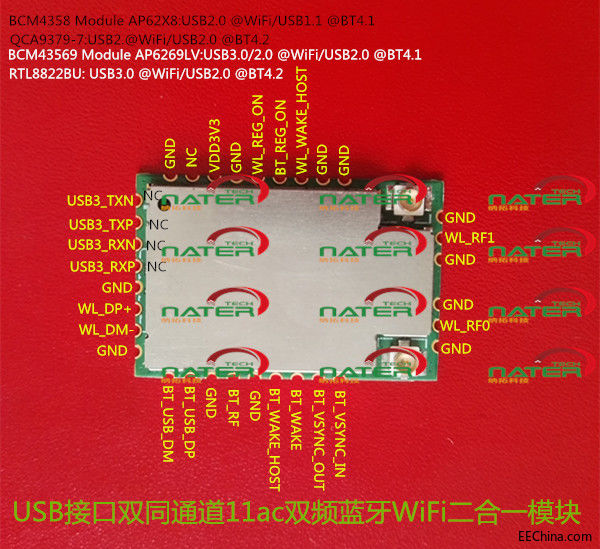

      各自特性:
      QCA9379-7方案,这可以认为是高通旗下AR1021X的升级版,支持USB2.0 @WiFi/USB1.1 @BT4.2
      BCM4358方案AP62X8,这是Ampar正基WiFi模块系列中,比较偏们的型号。支持USB2.0 @WiFi/USB1.1 @BT4.0;
      BCM43569方案AP6269LV,这是Ampar正基WiFi模块系列中,使用做多的一款USB。支持USB3.0或2.0 @WiFi/USB2.0 @BT4.0;有工业级版本!
      RTL8822BU方案,这是目前Realtek旗下USB接口蓝牙WiFi二合一最高配,支持系统广泛(Linux/Android/Windowx),受到业内追捧!支持USB3.0或2.0 @WiFi/USB2.0 @BT4.2

      前期设计考虑清楚兼容性,在不通平台可以灵活选择,总体来说RTL8822BU的支持会好点,操作系统的驱动包丰富点!可以考虑做首选!

纳拓科技对于模块的特性描述,有固有的格式!
请勿随意复制、编辑转用!

对应模块规格书和外围应用参考电路,可以邮件索取
