Altium中如何快捷摆放器件编号位置

随和的雏菊

在pcb设计的后期需要对电路板上的器件编号进行正确摆放如果一个个摆放，则非常浪费时间而在 AD 软件中，就有一些快捷功能可以实现器件编号的快速摆放
具体操作步骤如下：   中国IC交易网
框选需要调整编号的器件(选中线也没有关系)
选中后按 A 键，进行 Position Component Text




在出现的 Designator 对话框中，选择相应的对齐方式。（默认为 2,4,6,8）  中国ICPDF网




comment 可视情况而定。快捷键也是 2,4,6,8

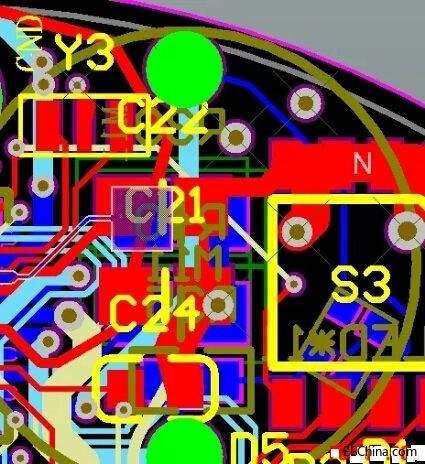

效果如下图:
