VAS5175A/VAS5176 两节/三节/四节2A开关型5V-24V宽电压输入降压型锂电池充电管理方案

发布时间：2019-5-21 10:12 发布者：eechina

电源电路是电子产品必不可少的单元电路，而电池供电又是便携式电子产品重要的组成部分。当下便携式电子产品越趋小型化，轻量化方向发展，所以锂电池是很多便携式电子产品的首选。单节锂电池充满电为4.2V或者4.35V，但不同领域或者不同消费市场的便携式电子产品对电源电压大小要求又不一样。所以两节锂电串联8.4V，三节锂电串联12.6V常见；四节锂电串联16.8V也有。这样两节、三节、四节锂电池串联充电管理也是系统中非常重要组成部分。

基于充电电流、效率、速度要求，两节尤其是三节、四节锂电池串联充电管理是以开关降压型充电管理为主。降压型充电电流比适配器输出电流要大，并且市面9V、12V、14.5V、15V、18V、20V适配器都很通用成熟，很容易就满足电池充电电流要求。充电电流大，势必要考虑充电效率，而开关型充电管理尤其同步开关型效率能做到90%以上。

深圳市永阜康科技有限公司力推管脚兼容的两节、三节、四节锂电池串联同步降压型充电管理芯片系列—VAS5175A/VAS5175H/VAS5176。该系列芯片5V-24V输入宽泛的输入电压，充电电流2A；效率93%；采用ESOP-8封装极简外围。VAS5175A主要针对单节、两节串联锂电；VAS5176针对三节、四节串联锂电；VAS5175H针对充满电为4.35V或者8.7V的特殊应用。

VAS5175A/ VAS5176应用特性

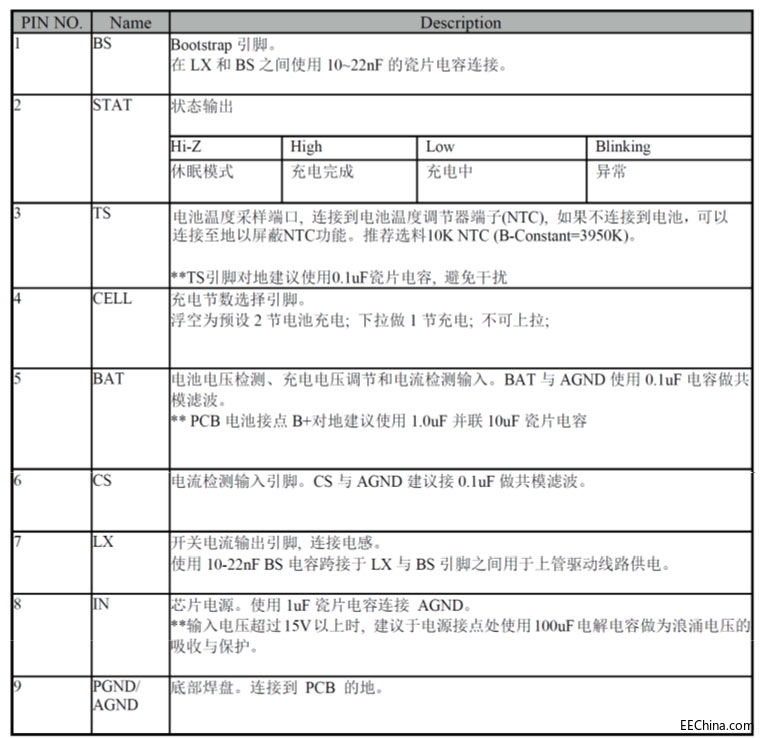

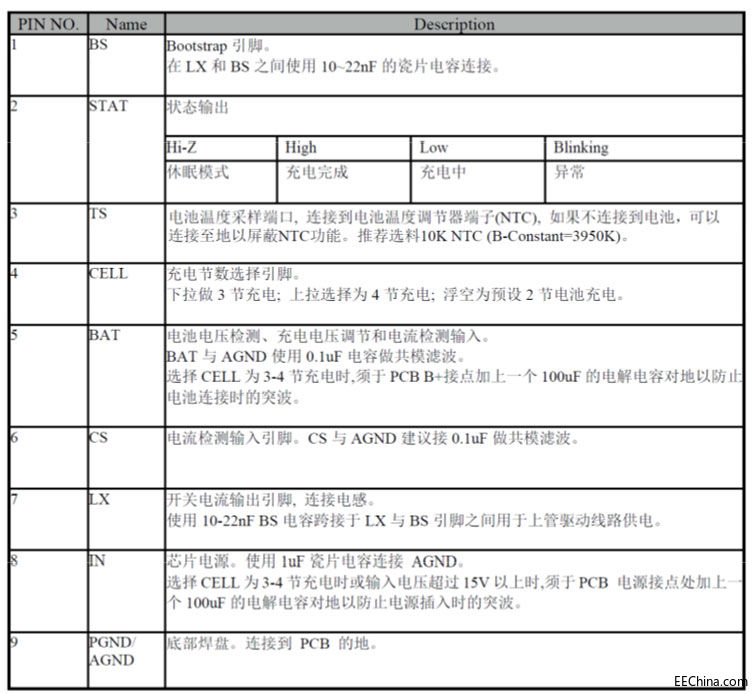

1. VAS5175A/ VAS5176脚位图
