Vishay推出业界容量高达2 nF的径向引线高压单层瓷片电容器

发布时间:2019年05月14日 09:05    发布者:eechina
关键词: 瓷片电容 , HVCC
器件体积小,节省空间,降低组装成本并提高可靠性

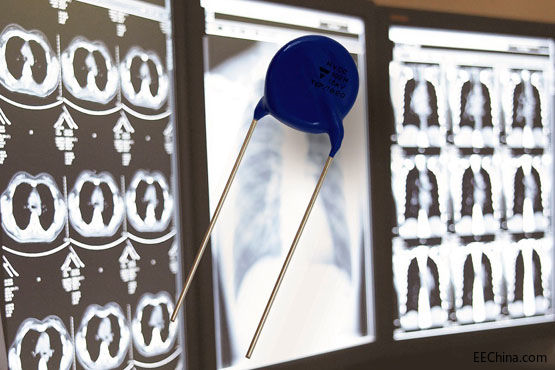

Vishay推出最新系列小型径向引线高压单层瓷片电容器--- Roederstein HVCC系列。Vishay Roederstein HVCC系列电容是业界唯一电容值高达2 nF的器件,可在125 %额定电压和+105℃温度条件下保证1000小时负载寿命,耗散因数小于1.5%。HVCC系列电容器提供合格的高性能器件直接替代几乎所有产品编号以DHR开头的Murata电容,公司已正式发布这种产品的停产通知。请参考Vishay的HVCC系列电容数据表了解验证要求。



高容量HVCC器件无需并联两个1 nF电容即可达到2 nF电容值。对于设计人员来说,这样可以节省空间,降低组装成本,并提高牙科和行李扫描仪、医疗和工业x射线应用以及脉冲激光器的高压发生器可靠性。

器件容量范围100 pF至2000 pF—标准容差为 20%—电压范围为10 kVDC至15 kVDC,工作温度-30℃至+105℃。HVCC系列电容还可提供20 kVDC额定电压,  10 %容差器件,并可按要求定制引线样式。

系列器件由镀银瓷片和直径为0.6 mm和0.8 mm的镀锡铜包钢连接引线组成。电容提供直插引脚,间距为9.5 mm和12.5 mm。符合RoHS标准的器件封装采用UL 94 V-0标准阻燃环氧树脂制成。

器件规格表:
系列

HVCC

陶瓷等级

2

陶瓷电介质

Y6P

电压 (VDC)10 00015 000
最小容量 (pF)100100
最大容量 (pF)20002000
固定

径向


Vishay现可提供样品并已实现量产,订货周期为8周。
