输入信号可达±100V电压跟随器(INA106)

发布时间:2011-3-1 10:29    发布者:circuit_share
关键词: INA106 , 电压跟随器 , 输入信号

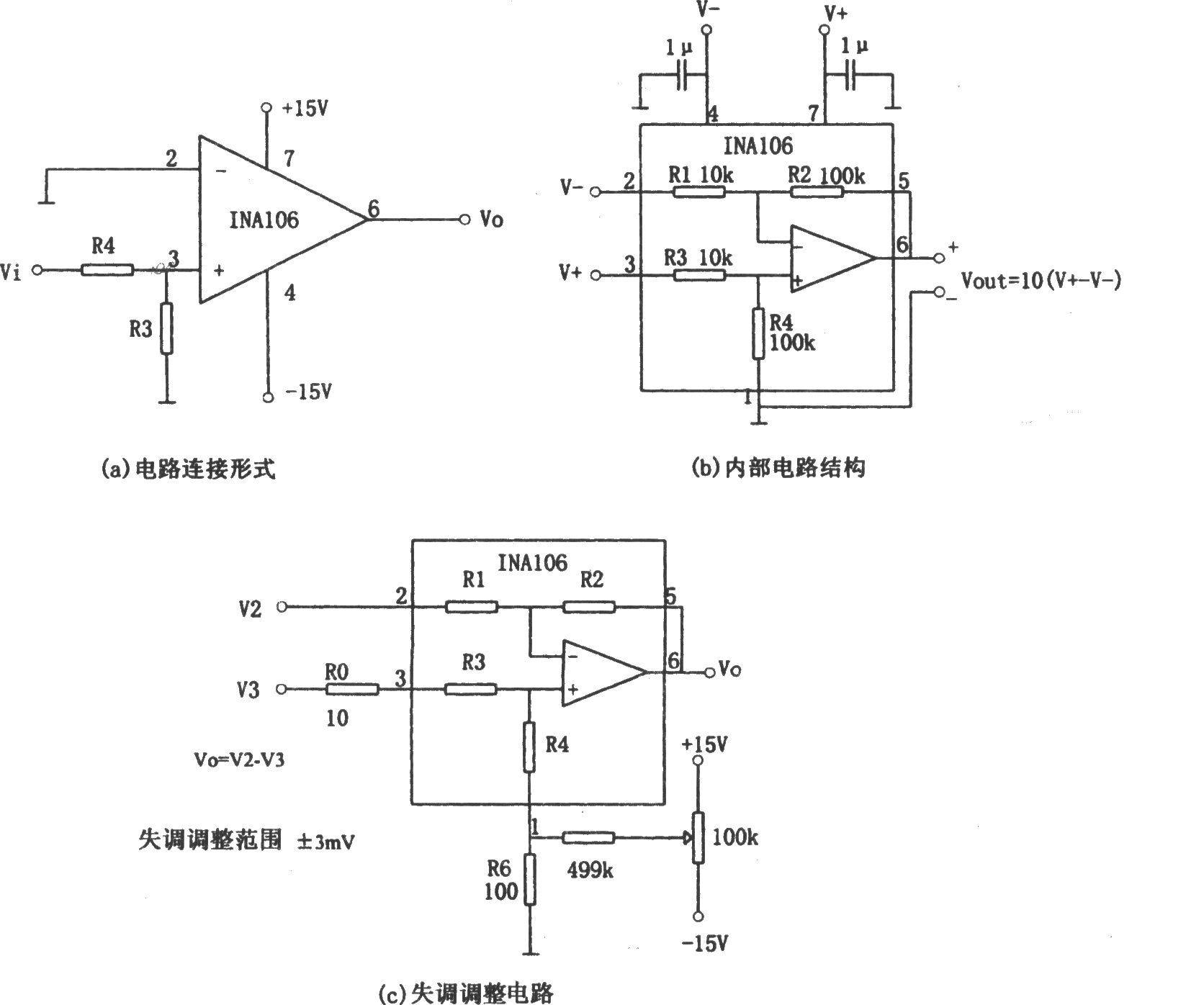

般的集成运放,当输入信号过大时,可能造成集成芯片损坏,即使集成芯片不被损坏,其工作状态也早已进入非线性区。图(a)所示电路的输入信号达到±l00V时仍能正常工作,输入电压Vi加至引脚3。该电路为同相输入,其放大倍数为 1,集成芯片为INA106,该芯片为专用高电压输入跟随器.一般应用时不需外加电阻。INA106集成芯片的内部结构如图(b)虚线框内所示,运放芯片上同时制作了4个金属膜电阻,这4个电阻均经激光修正,因而具有很高的精度,所以其电压放大倍数的精度和共模抑制比均很高。又因金属膜电阻具有良好的温度系数,所以在整个温度范围内均能保持很高的精度。由图(b)可知,使用时应在正负电源端(引脚4、7处)各接一个lμF的旁路电容,其连接点应尽量靠近引脚4、7。一般情况下将引脚1接地,必要时可用引脚1调整失调电压,其电路图如图(c)所示。
