明远智睿MY-RK3288-EK314 启动手册

1  准备开发板套件
开发板套件由开发板和开发板配件组成。

1.1  开发板
开发板由以下器件组装而成：
MY-RK3288-CB314(核心板) 一片
MY-RK3288-MB314(底板) 一片
显示屏电路板一片
液晶显示屏一块
触摸屏一片

1.2  开发板配件
开发板配件有：
电源适配器1个
USB下载线1条
网线1条
串口线1条

2  开发板接口概览
在启动开发板之前我们需要认识一些接口，并将这些接口正确连接到计算机。这里我先认识MY-RK3288-MB314的接口。

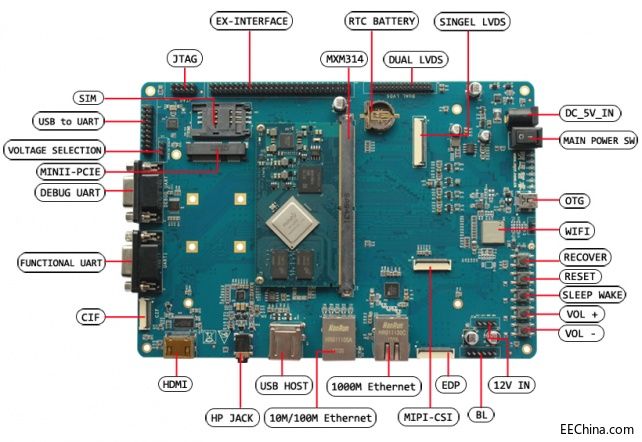

2.1  MY-R3288-MB314 正面图

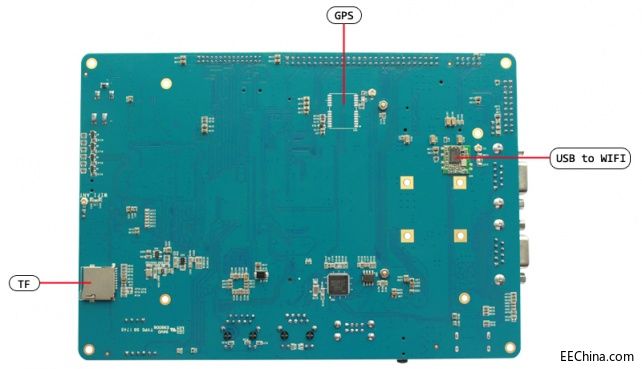

2.2  MY-R3288-MB314 背面图


3  快速启动开发板
1）跳到“开发板与计算机的连接”那一节中“关闭电源开关”，“连接电源线”操作。
2）跳到“开发板的启动”那一节中的“为开发板上电”，从那开始继续操作。
说明：快速启动方式下，开发板与计算机没有连接，但是从液晶屏上是可以看出系统启动状态的。

3.1  开发板与计算机的连接
由于在很多情况下我们需要连接开发板与计算机，下面内容将描述开发板与计算机的连接方式。

3.1.1  关闭电源开关
1) 在连接开发板与计算机之前，我们需要检查开发板电源开关状态，并确保电源开关是断开状态。
2) 使开发板电源开关处于断开的方式是：将开发板电源开关（开发板正面图的图示MAIN POWER SW）按到断开状态（—：闭合，O：断开）。

3.1.2  串口线的连接
将串口线一端连接到开发板的正面图DEBUG UART接口，一端连接到计算机。
说明：
1)如果计算机没有串口，则需要自行准备USB转串口线并连接。
2)如果没有连接串口线，将不能通过串口方式与开发板交互。但是不影响开发板的启动及烧录系统。

3.2  串口终端工具配置
1）通过Windows的设备管理器找到计算机上我们使用端口号。
2）配置串口终端工具的各参数。

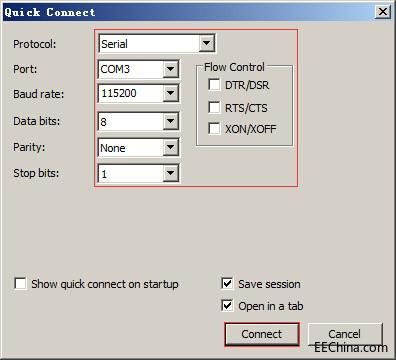

SecureCRT & USB串口3 示例配置如下：


3.3  网线的连接
将网线一端连接到开发板的正面图的1000M Ethernet 或10M/100M Ethernet接口，网线另一端插入计算机的网口。

3.4  USB下载线的连接
将USB线一端连接到开发板的正面图OTG接口，另外一端插入计算机的USB接口。

3.5  连接电源线
将电源线一端连接到开发板的正面图DC_5V_IN接口，一端连接电源插座。

3.6  开发板的启动
1)在“开发板与计算机的连接”中按照顺序进行操作后，我们的开发板与计算机的连接已经完成了。
2)要使开发板启动，我们需要为开发板上电。
3)将开发板电源开关开发板正面图MAIN POWER SW按到闭合状态（—：闭合，O：断开）。
4)然后按住开发板正面图SLEEP WAKE按钮直到开发板的LED灯亮起来为止。

3.7  观察启动状况
3.7.1  串口终端动态
会看到计算机的串口终端有开发板启动过程中输出的启动过程信息。

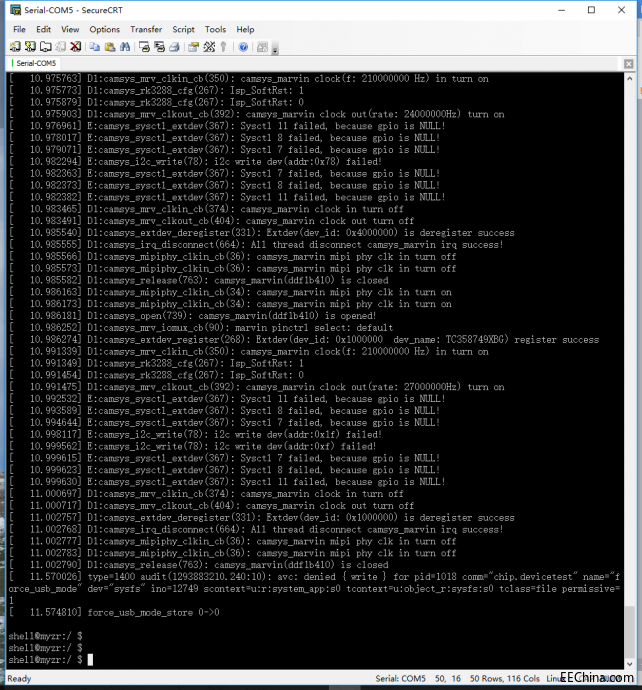

启动串口打印信息如下：


3.7.2  显示屏状态
如果液晶显示屏正确连接，会看到在开发板的启动过程中显示屏有输出图像。
