用于浮点变换的增益可变成缓冲放大器(OPA676)

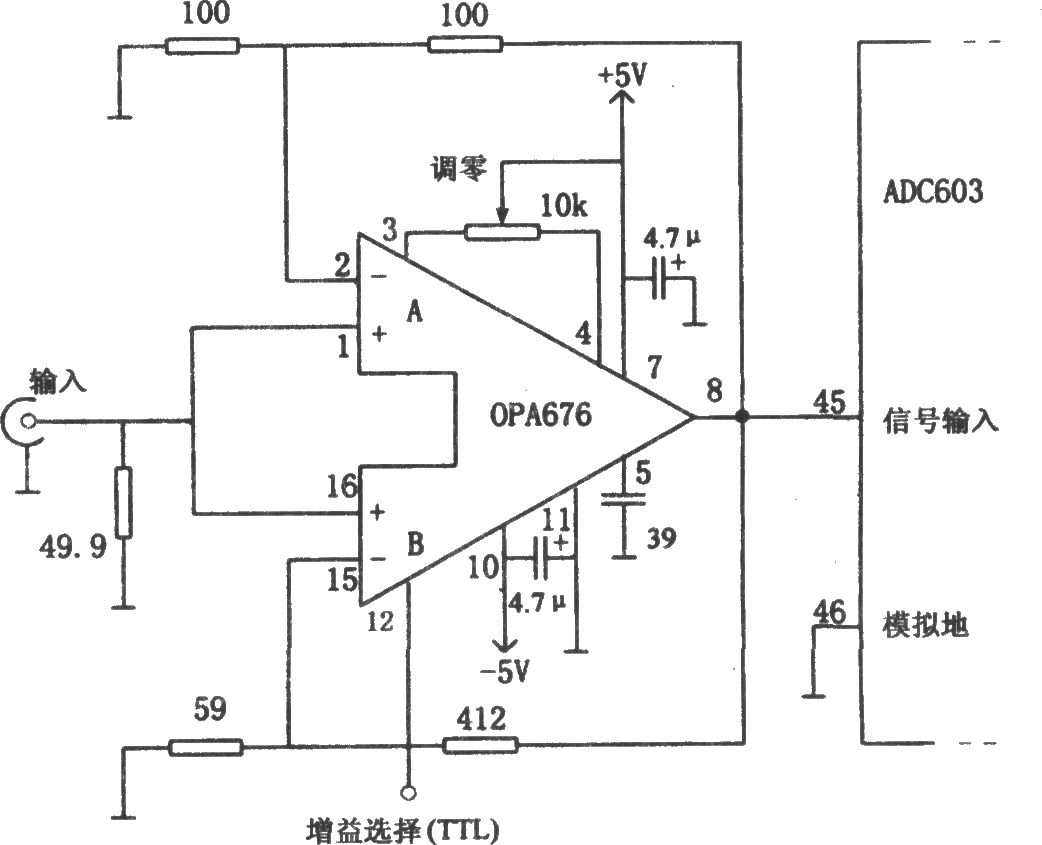

如图所示为用于浮点变换的增益可编程缓冲放大电路。电路由两部分组成：由OPA676组成的缓冲放大器和由ADC603构成的模／数转换接口电路。OPA676集成芯片内部有两个特性完全相同但又相互独立的差动放大输入级，这两个通道A和B可由引脚12电平的高低来实现选通，即：当引脚12处于高电平(或TTL=“l”)时，通道A工作，通道B截止；当引脚12处于低电平(或TTL=“0”)时，通道A截止，通道B工作。两个通道的增益不同，利用引脚12的相应选通作用可实现增益的选择。由图可知：通道A的电压放大倍数为；AVA=1 R2／R1=2；通道B的电压放大倍数为：AvB=1 R4／R3=1 412／59=8。 |
