精密光电检测隔离放大器(ISO212)

发布时间:2011-3-1 10:22    发布者:circuit_share
关键词: ISO212 , 隔离放大器 , 光电检测

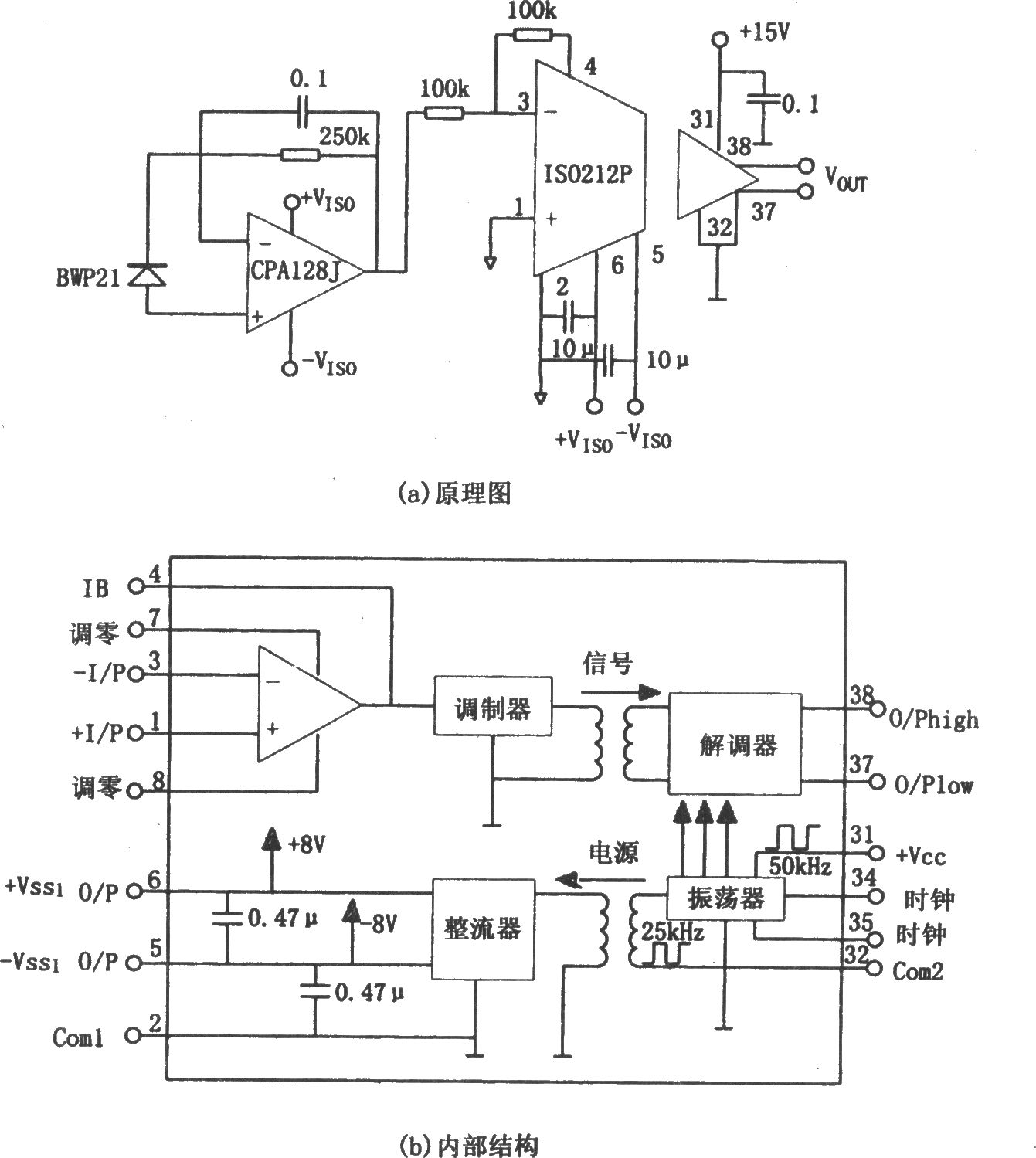

如图所示为精密光电检测电路。该电路采用了JFET输入型集成运放OPA128,这种运放具有极低的偏置电流,约为40~150fA


(1fA=10-15A),因而其输入阻抗极高(约为1013//lΩ//pF)。它与光电二极管BPW21组成性能优良的光电检测电路,此光电检测电路将光信号变为电信号,并经放大后送入光电耦合隔离放大器ISO212P,由此构成光电检测隔离放大器。


IS0212P隔离放大器的主要参数:
