电桥传感隔离放大器(ISO212、OPA1013)
发布时间:2011-3-1 10:20 发布者:
circuit_share
关键词:
ISO212
,
OPA1013
,
电桥传感
,
隔离放大器
许多
传感器
如应变片、铂
电阻
、
压力传感器
、瓦斯检测等都采用电桥作为采样
电路

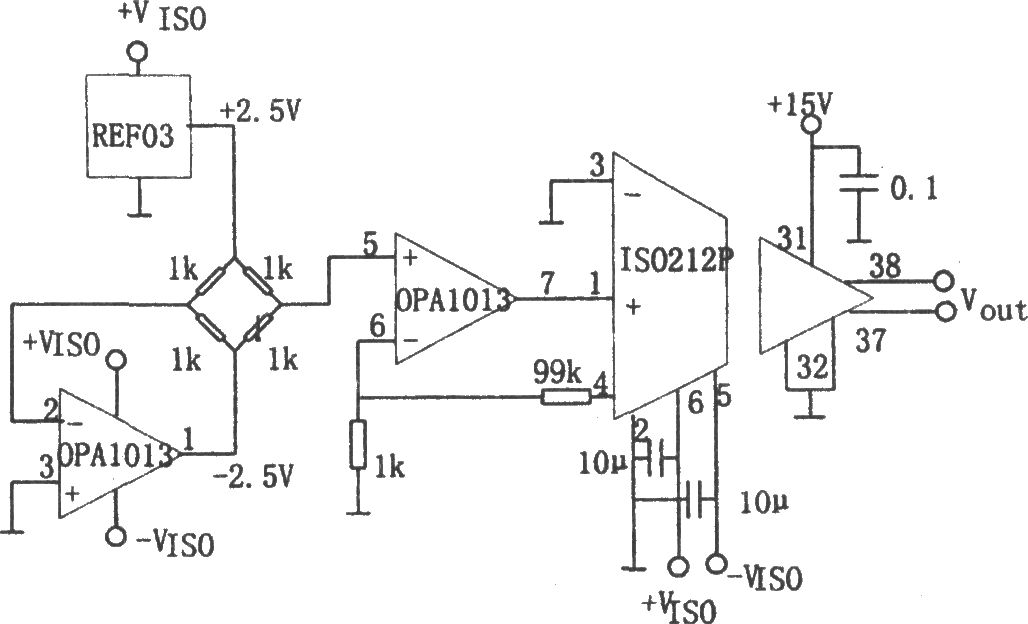

,以取出差动信号。如图所示电路利用单电源高精度双运OPA1013作为前置放大,利用双口隔离小型化隔离
放大器
ISO212P作为后级隔离放大器。

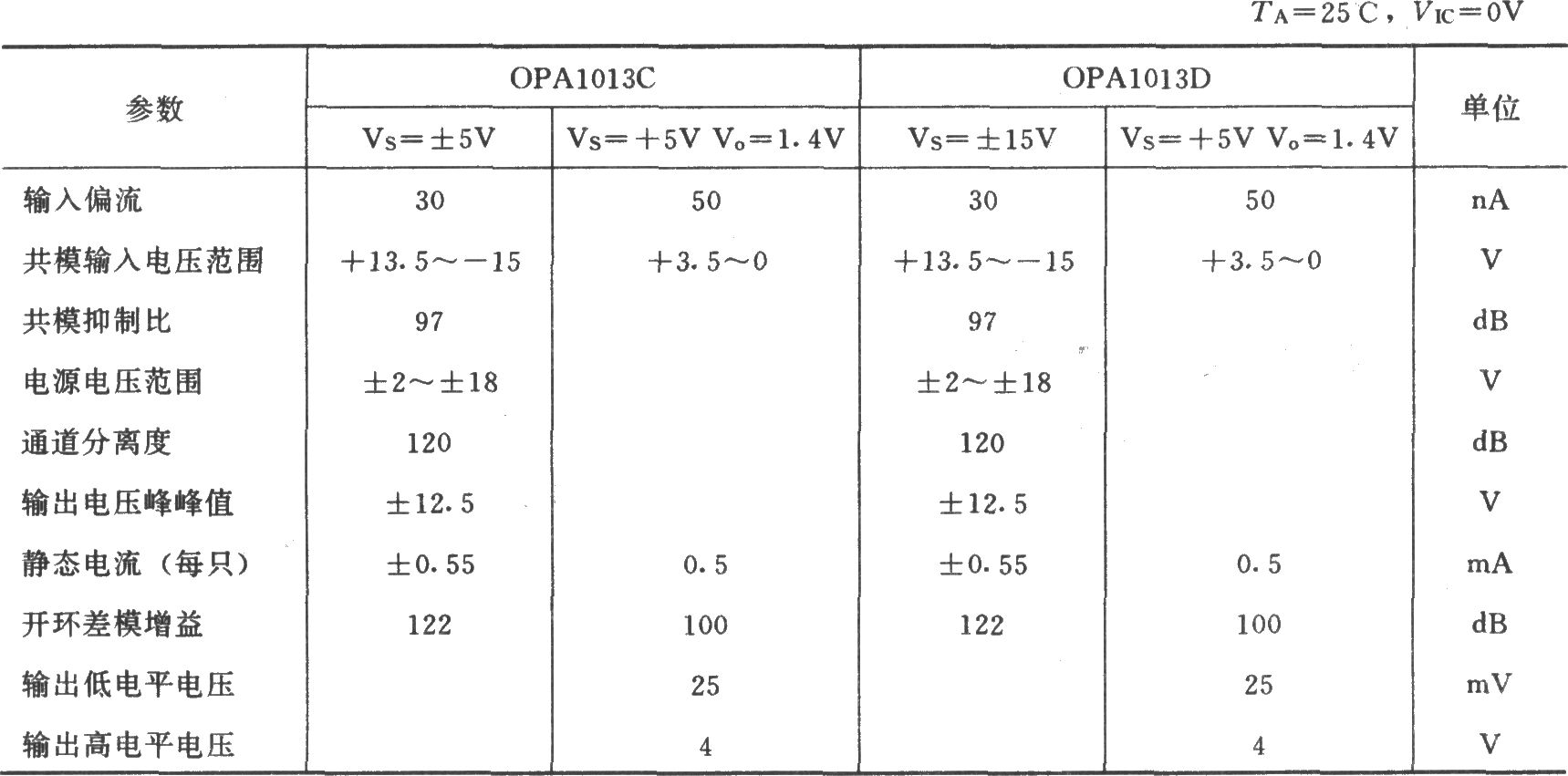

OPA1013双运放的主要参数(典型值):
