高压隔离电流检测电路(ISO212、OPA27)

发布时间:2011-3-1 10:20    发布者:circuit_share
关键词: ISO212 , OPA27 , 电流检测

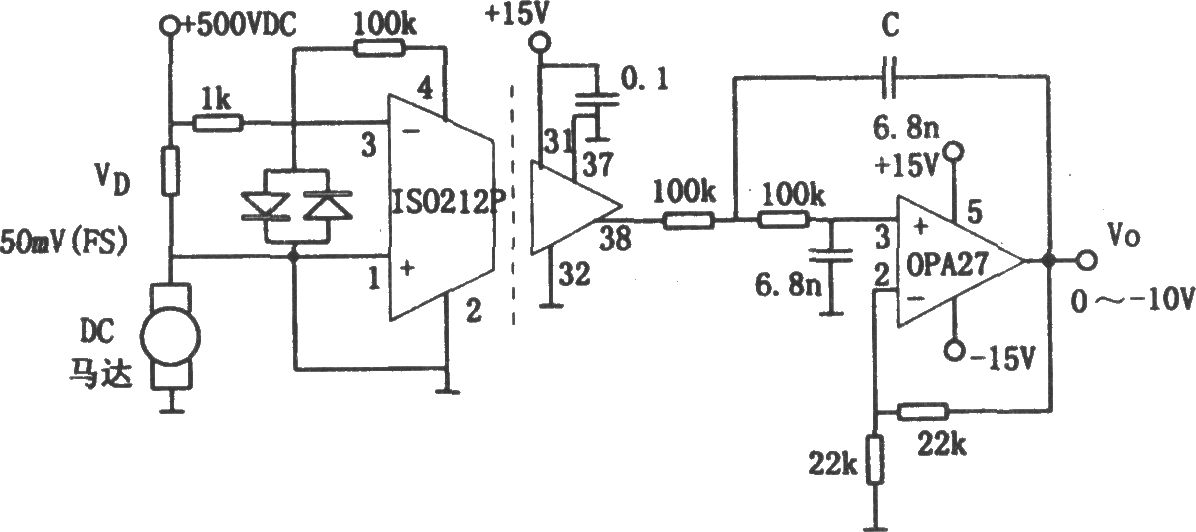

在具有几百伏电压电路中进行电流检测就需要解决高电压隔离问题,一种能够实现上述要求的实用电路如图所示。该电路中采用了隔离放大器ISO212P,该器件为双口隔离小型化集成电路。图中的马达为500V供电的直流电动机,在马达供电回路中串入一个小电阻,以实现电流检测,其阻值的选择应满足最大电流时产生50mV的最大电压信号。由采样电阻取出的信号以反相输入方式加到隔离放大器ISO212P的引脚3,该放大器的同相输入端(引脚l)接输入地。需要注意的是:ISO212P的输入地(引脚2)与马达供电电源的地点不应相连,即二者不共地。
