18W极简PD充电器方案TB6818

2159419736

今天，小编为你们推荐一套外围极简、极具成本优势的18W PD快充充电器方案TB6818。
该方案原边芯片TB6818采用SOP8封装，提供了全面的智能保护功能，包含逐周期过流保护、过压保护、开环保护、过温保护、输出短路保护和CS开/短路保护，是一款六级能效，专利EMI优化，高集成比高性价比，它是一颗高精度离线式开关电源芯片，使用原边取样来进行精准的恒流、恒压控制，可以省去一般应用中的光耦与TL431。在恒流模式下，输出功率可由CS脚外接的取样电阻RS定。

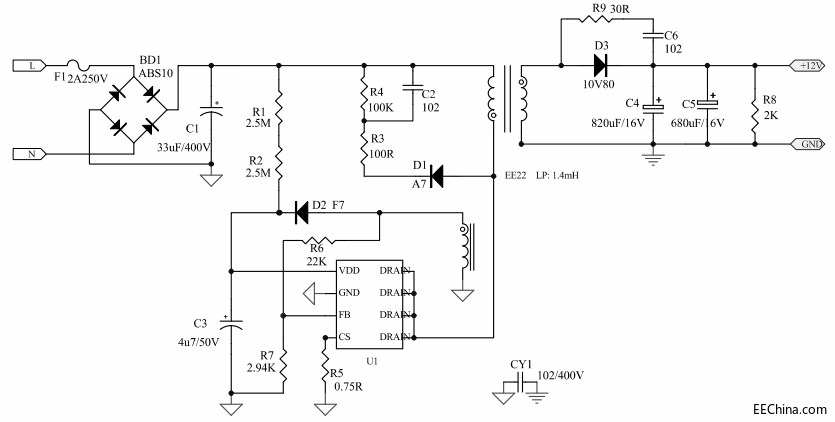

12V1.5A的PD充电器方案TB6818原理图：

12V1.5A的PD充电器方案TB6818特点：
1.原边反馈/内置MOSFET
2.内置环路补偿，省去额外的补偿或滤波电容
3.提高系统效率优化降频曲线和减小电磁干扰，可实现轻载无异音
4.多模（Multi-Mode）控制的高精度原边反馈控制（PSR）恒流恒压（CC/CV）控制器
12V1.5A的PD充电器方案TB6818正面设计图：

该方案处于开关工作模式，只适用于DCM和QR工作模式的开关电源系统。当芯片检测VDET-400mV，控制器驱动功率MOSFET开启；当芯片检测到功率MOSFET流过的电流降低到阈值-10mV时，控制器驱动功率MOSFET关闭。该芯片提供了极为全面的辅助功能，包含输出欠压保护、输出过压钳位和输出欠压提醒等功能。内置高压启动电路可支持系统输出电压低至2V时，仍能正常。

目前，银联宝科技18W快充方案已经量产出货，有产品需求的客户可以联系。
