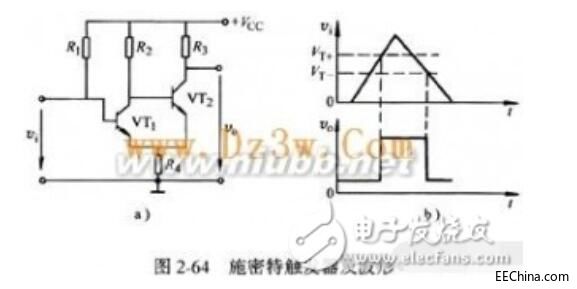

施密特触发器是最常用的整形电路之一。施密特触发器的显著特点是： （1）施密特触发器有两个稳定状态，其维持和转换完全取决于输入电压的大小；（2）电压传输特性特殊，有两个不同的阈值电压（正向阈值电压和负向阈值电压）；（3）状态翻转时有正反馈过程，从而输出边沿陡峭的矩形脉冲。 施密特触发器也具有两个稳定状态；要么VT1截止、VT2导通，要么VT1导通，VT2截止。这两个稳定状态在一定条件下能够互相转换。施密特触发器可以由晶体管、门电路等构成。 同时，施密特触发器还可利用其回差电压来提高电路的抗干扰能力。它是由两级直流放大器组成，电路如图2-64所示
两只晶体管的发射极连接在一起。该电路也有2个稳定状态，但它是靠电位触发的。它的2个稳态分别为vrrl饱和、VT2截止与VT2饱和、VT1截止。2个稳态的相互转换取决于输入信号的大小，当输入信号电位达到接通电位且维持在大于接通电位时，电路保持为某一稳态；如果输人信号电位降到断开电位且维持在小于断开电位时，电路迅速翻转且保持在另一状态，该电路常用于电位鉴别、幅度鉴别以及对任意波形进行整形。 施密特触发器作用： 1.施密特的主要作用是使得的小幅值干扰不会对反相器产生影响，从而避免了误动作的发生。因些斯密特触发器的最主要应用主要是为了提高抗干扰能力。如果刚好设定在5V的话，那么当电源在5V附近小范围的波动时，就会导致检测电路不停的动作。如果加上1个施密特触发器的话，即可设定1个范围了。例如电压跌落到4.7V就断开，但要回升到5V才能接通。 2.另外也可以将它用在复位电路中。 3.些外还经常用于触发，波形整形，滤波，用作反向器等。 施密特触发器的典型应用及原理。 利用施密特触发器可以将非矩形波
变换成矩形波 利用施密特触发器可以恢复波形

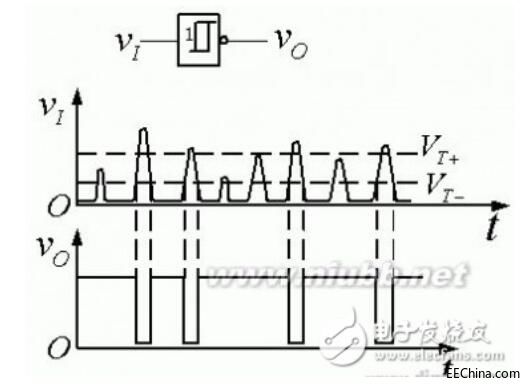

利用施密特触发器可以进行脉冲鉴幅

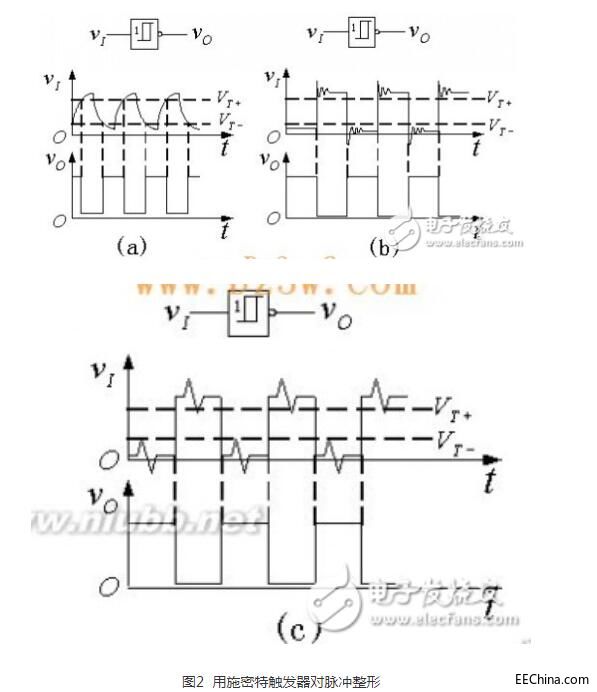

施密特触发器的应用 1.波形变换 可将三角波、正弦波等变成矩形波。 2.脉冲波的整形 数字系统中，矩形脉冲在传输中经常发生波形畸变，出现上升沿和下降沿不理想的情况，可用施密特触发器整形后，获得较理想的矩形脉冲。 3.脉冲鉴幅 幅度不同、不规则的脉冲信号时加到施密特触发器的输入端时，能选择幅度大于欲设值的脉冲信号进行输出。 施密特触发器SN74AHC1G08DBVR是一种门（与/非与/或/非或），电路数量为单层，高电平输出电流为-8mA，低电平输出电流为8mA。 SN74AHC1G08DBVR http://www.dzsc.com/ic-detail/9_1761.html基本信息 电路数量: Single 高电平输出电流: - 8 mA 低电平输出电流: 8 mA 传播延迟时间: 12.3 ns @ 3.3 V 电源电压（最大值）: 5.5 V 电源电压（最小值）: 2 V 最大工作温度: 85 ℃ 最小工作温度: -40 ℃ 封装 / 箱体: SOT-23-5 |
